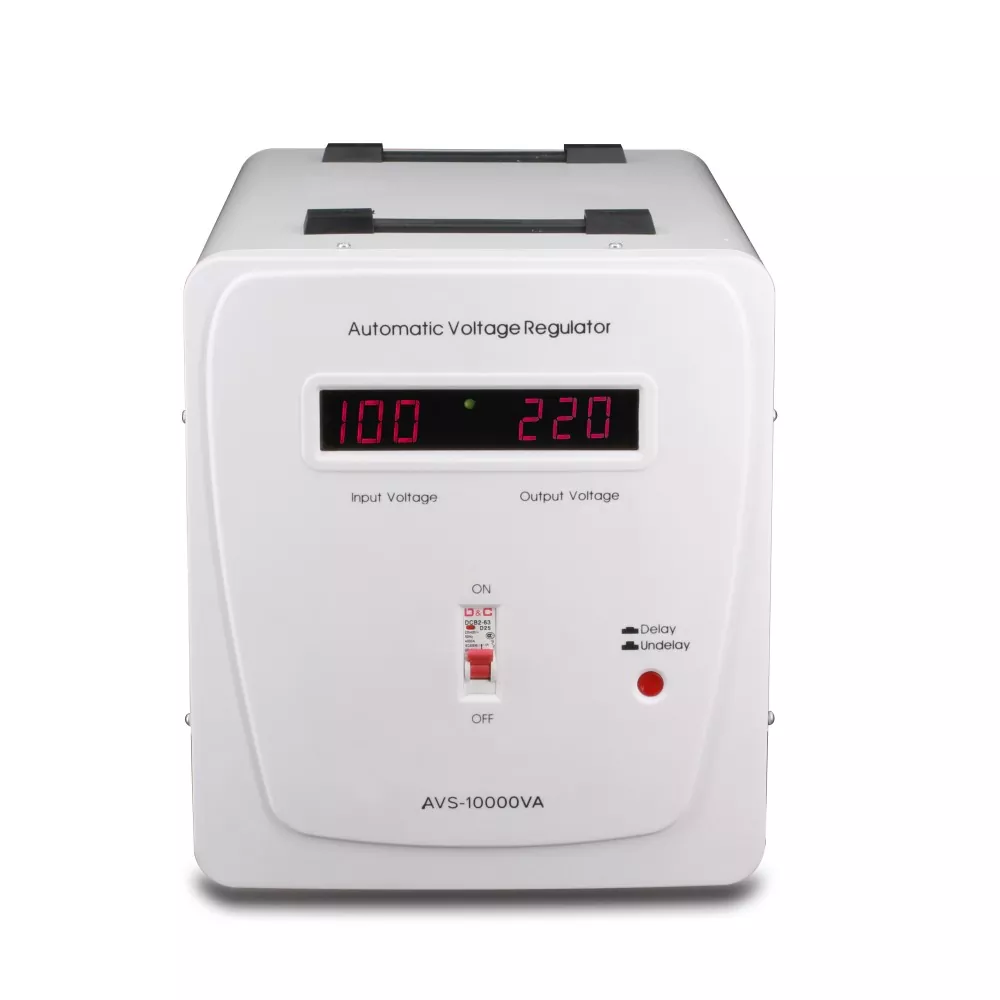

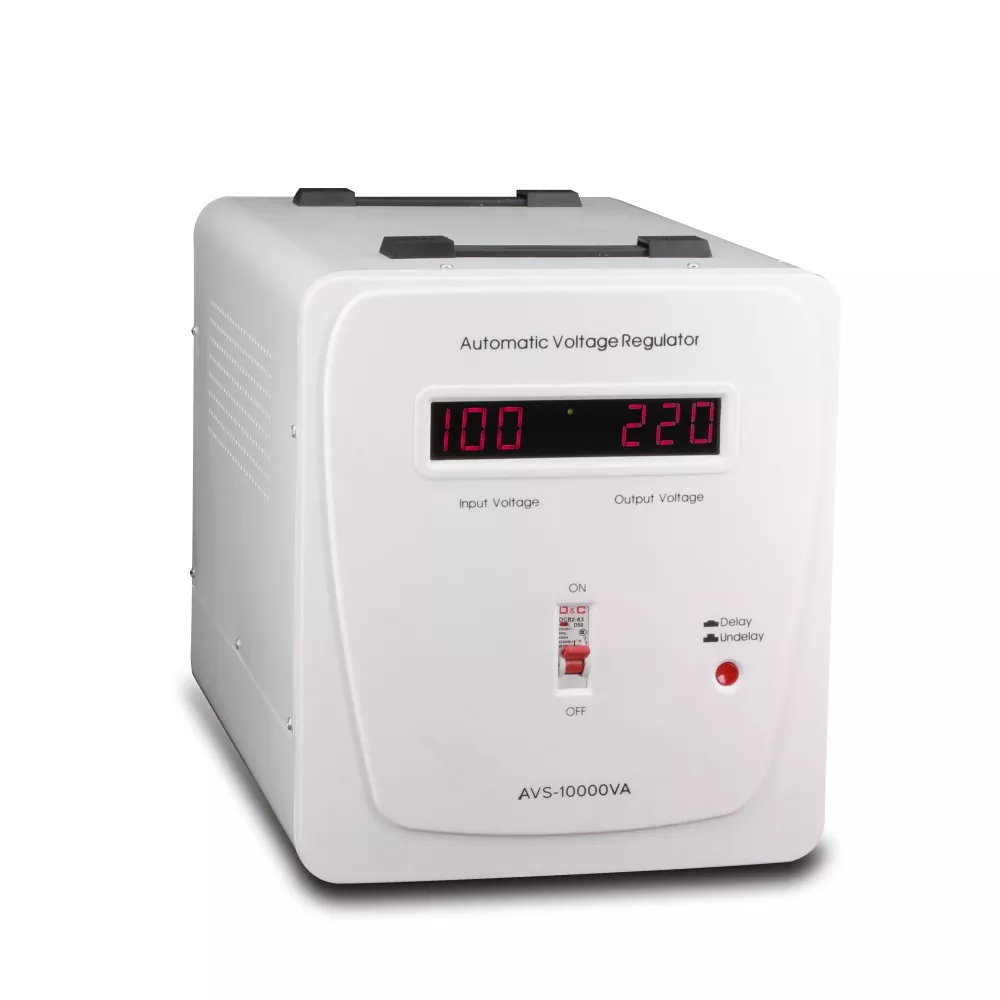

10kVA自動電圧調整器

電圧品質の問題は、中小規模の工場では見落とされがちです。グリッド電圧の変動により、CNC コントローラーが再起動し、モーターのトルクが不安定になり、加熱温度が変動し、可変周波数ドライブ (VFD) がアラームによるシャットダウンをトリガーしたり、ひどい場合には電源モジュールが焼損したりする可能性があります。単一の電圧スパイクによって数十万元相当の生産設備が損傷する可能性があり、電圧低下によって生産ライン全体のダウンタイムが発生すると、1 時間あたり数千元の損失が発生する可能性があります。

AVS-10000 は、工場のメイン配電ボックスの下流に設置され、すべての高負荷機器 (エアコンプレッサー、射出成形機、セントラル空調、乾燥機、照明システムなど) に電力を供給するように設計されています。

主電源電圧が 130V ～ 270V の間で変動すると、10KVA 自動電圧レギュレータはタップを自動的に切り替えて、出力電圧が 180 ～ 255V の安全範囲内で安定した状態を維持し、±8% の精度を維持します。そのトロイダルトランスは 96% 以上の効率を誇り、長時間の全負荷動作でも過熱しません。 50A のリセット可能な回路ブレーカーは、複数のモーターの始動時に生成される高い突入電流に耐え、迷惑なトリップを防ぎます。

20 台のコンピューター、5 台の CNC マシン、および 3 台のエアコンを備えた小規模な金型ワークショップを考えてみましょう。AVS-10000 の導入後、電圧異常による機器の故障は年間 12 件から 1 件に減少し、その結果、メンテナンス コストと生産ダウンタイムによる損失が年間 50,000 人民元以上節約されました。

製品パラメータ

主な特長

1. ハイパワー集中制御

AVS-10000 は、ほとんどの小規模工場施設の総負荷を処理するのに十分な 4800 W の連続有効電力を供給します。工業用グレードの入力/出力端子台を使用しているため、ユーザーは 10mm² または 16mm² のケーブルを直接接続できるため、アダプター ソケットの必要性がなくなり、安全性と信頼性が確保されます。

2. 50A 工業用サーキットブレーカー

家庭用モデルとは異なり、AVS-10000 には遮断容量と耐サージ電流に優れた 50A 熱磁気サーキットブレーカーが装備されています。三相モーターの始動に伴う突入電流 (1 秒未満の持続時間で定格電流の最大 6 ～ 8 倍) に耐えることができるため、頻繁なトリップによる生産の中断を防ぎます。 10KVA 自動電圧レギュレータは、正確な過負荷保護も提供します。負荷が継続的に 4800W を超えると、数秒から数十秒の範囲内でブレーカーが作動し、変圧器と電気配線を効果的に保護します。

3. 7タップトロイダルトランス – 高速応答、低損失

· タップ電圧設計により、タップごとに約 15 ～ 20 V の調整ステップが可能で、応答時間は 40ms 未満です。

・トロイダル構造により磁気漏れを最小限に抑え、近くのPLC、センサー、計器類への電磁干渉を防ぎます。

・自然空冷(ファンレス設計)のため、ファン故障による過熱停止のリスクがありません。

· 生産プロセス中のピーク電力需要に対応するために、120% の短期過負荷 (60 秒) をサポートします。

4. 包括的な保護と監視

· 過熱保護: 内部温度が 120°C 以上に達すると、出力が自動的に遮断されます。温度が下がると自動的に運転を再開します。

· 過電圧/不足電圧保護: 電圧が 180 ～ 255 V の範囲外になると出力を遮断します。電圧が安定すると、自動的に再起動します（時間遅延あり）。

· 短絡保護: 50A サーキットブレーカーによる急速トリップ。

・遅延起動：同時起動による電力サージを防止するため、6秒（一般機器）または180秒（コンプレッサー/冷凍機器）の遅延を選択可能。

・LEDインジケーターとデュアル電圧計：入力電圧、出力電圧、動作状態をリアルタイムに監視し、検査担当者による迅速な評価を容易にします。

5. 産業環境向けの頑丈なタワー型エンクロージャ

寸法: 405×260×310mm;正味重量: 15.5kg。前面、背面、側面に通気グリルを備えた金属製ハウジング。配電盤内、ラック上、または床上に設置するのに適しています。動作温度: 0 ～ 40°C。相対湿度: 10 ～ 90% (結露なきこと)。標準的な産業施設の要件を満たしています。

6. 発電機および UPS とのシームレスな統合

主電源が不安定になったり停電したりして発電機に切り替えると、発電機の出力電圧と周波数が変動する可能性があります。 AVS-10000 を発電機の下流に接続すると、出力電圧が安定し、敏感な下流機器を保護します。また、オンライン UPS と直列に接続することもできます。UPS がバッテリー バックアップを提供し、AVS が電圧の安定性を確保し、包括的な電力品質ソリューションを構築します。

製品の用途

1. 小規模工場・加工工場

シナリオ: 10 ～ 20 台の CNC 工作機械、エアコンプレッサー、集塵ファン、照明システム、コンピューターを備えた施設。総負荷は約4000Wです。

解決策: AVS-10000 を主配電盤に設置して、すべての機器の電圧を安定させます。結果: モーターはスムーズに動作し、加工精度が向上し、コントローラーが予期せず再起動することがなくなりました。

ROI: 年間 5 件の故障事故 (1 件あたり 2,000 RMB の損失が発生) の削減に基づいて、設備コストは 1 年以内に回収されます。

2. 大型冷蔵施設・畜産場

シナリオ: 複数のコンプレッサー、ファン、ヒーター、監視システム。電圧変動により、コンプレッサーの焼損が頻繁に発生します（修理費用: 1 台あたり 3,000 RMB）。

解決策: 1 台の AVS-10000 を設置して冷蔵倉庫分電盤全体の電源を安定させ、コンプレッサーを保護するために 180 秒の遅延設定を行います。

結果: コンプレッサーの寿命が 2 ～ 3 倍に延びます。年間メンテナンスコストが 10,000 RMB 以上削減されます。

3. 通信基地局・サーバールーム

シナリオ: スイッチング電源、RRU、BBU、および空調ユニットを備えたベース ステーション。主電源電圧は 140V から 260V まで大きく変動します。

解決策: AVS-10000 とスイッチング電源を組み合わせて、基地局装置が通常の電圧範囲内で動作するようにし、接続ドロップ率を減らします。

結果: 機器の故障率が 70% 減少しました。基地局の可用性は 99.9% に上昇します。

4. 業務用厨房・大型レストラン

シナリオ: 複数の電気オーブン、食器洗い機、製氷機、冷蔵庫を同時に使用すると、重大な電圧降下が発生します。

解決策: AVS-10000 を集中電圧安定化に使用すると、すべてのキッチン機器の電圧が安定し、オーブンの温度不足や食器洗い機のコントローラーの焼損などの問題を防ぐことができます。

結果: 食品調理の品質が安定し、メンテナンスコストが大幅に削減されました。

5. 遠隔地の小規模浄水場/ポンプ場

シナリオ: 低電圧により給水ポンプのモーターが過熱して焼損し、給水が中断されます。解決策: AVS-10000 はウォーターポンプ制御キャビネットに電力を供給します。電圧低下時でも高い出力電圧を維持し、信頼性の高いモーターの起動と動作を保証します。

結果：ウォーターポンプの連続運転時間が延長され、緊急修理の頻度が減少しました。
