KTACテクノロジー、20年以上の実績があります自動電圧調整器2004 年以来の製造経験がサーボ モーター AVR を発表します。 10KVA ～ 150KVA の電力定格をカバーするこれらの成熟したコスト効率の高い設計は、エレベーター、エアコン、生産ライン、産業用ロボット、医療機器、および施設全体を電圧変動から保護するのに最適です。
モデル: SVC-20KVA
テクノロジー：MCU制御によるサーボモータータイプ
相: 単相
入力電圧: 140-260V
出力精度: ±3%
認証: CE (利用可能)
リードタイム: 10-15日

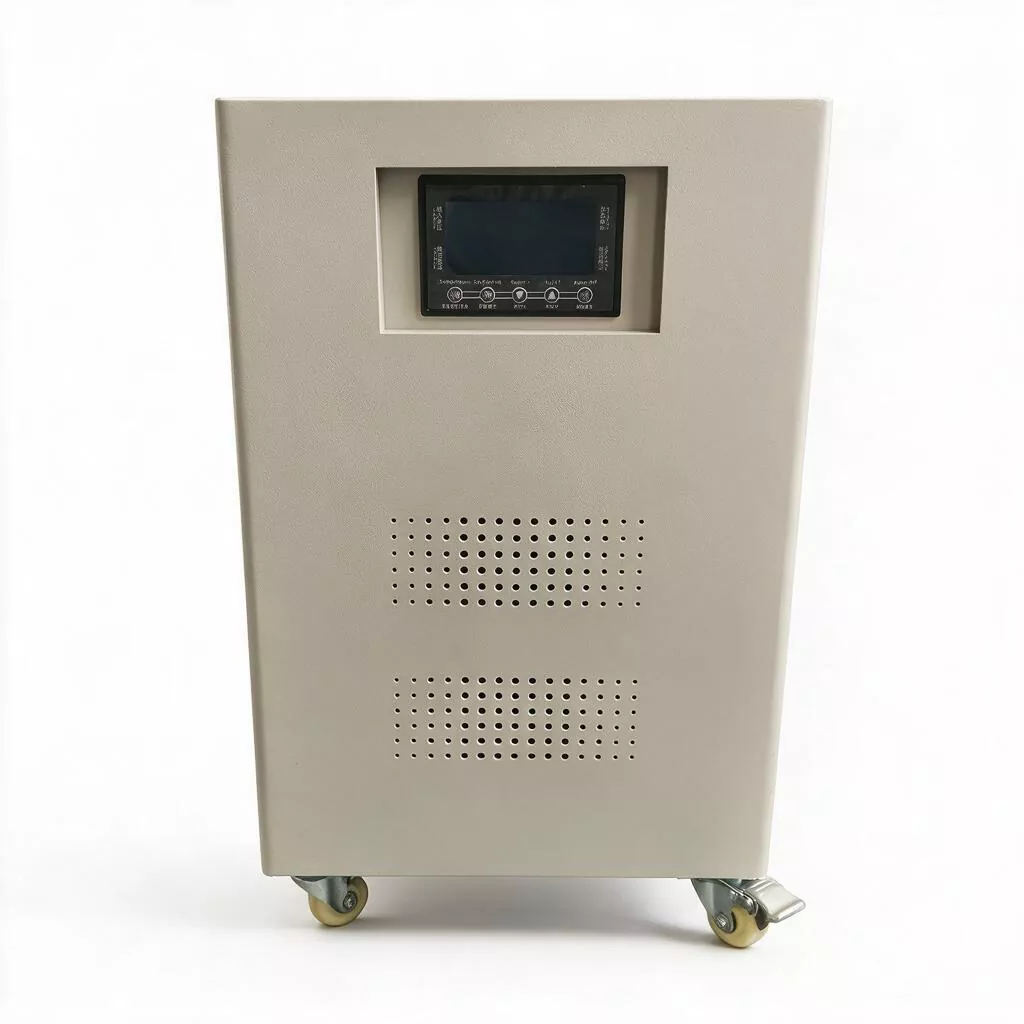

モデル: SVC-15KVA
テクノロジー：MCU制御によるサーボモータータイプ
相: 単相
入力電圧: 140-260V
出力精度: ±3%
認証: CE (利用可能)
リードタイム: 10-15日

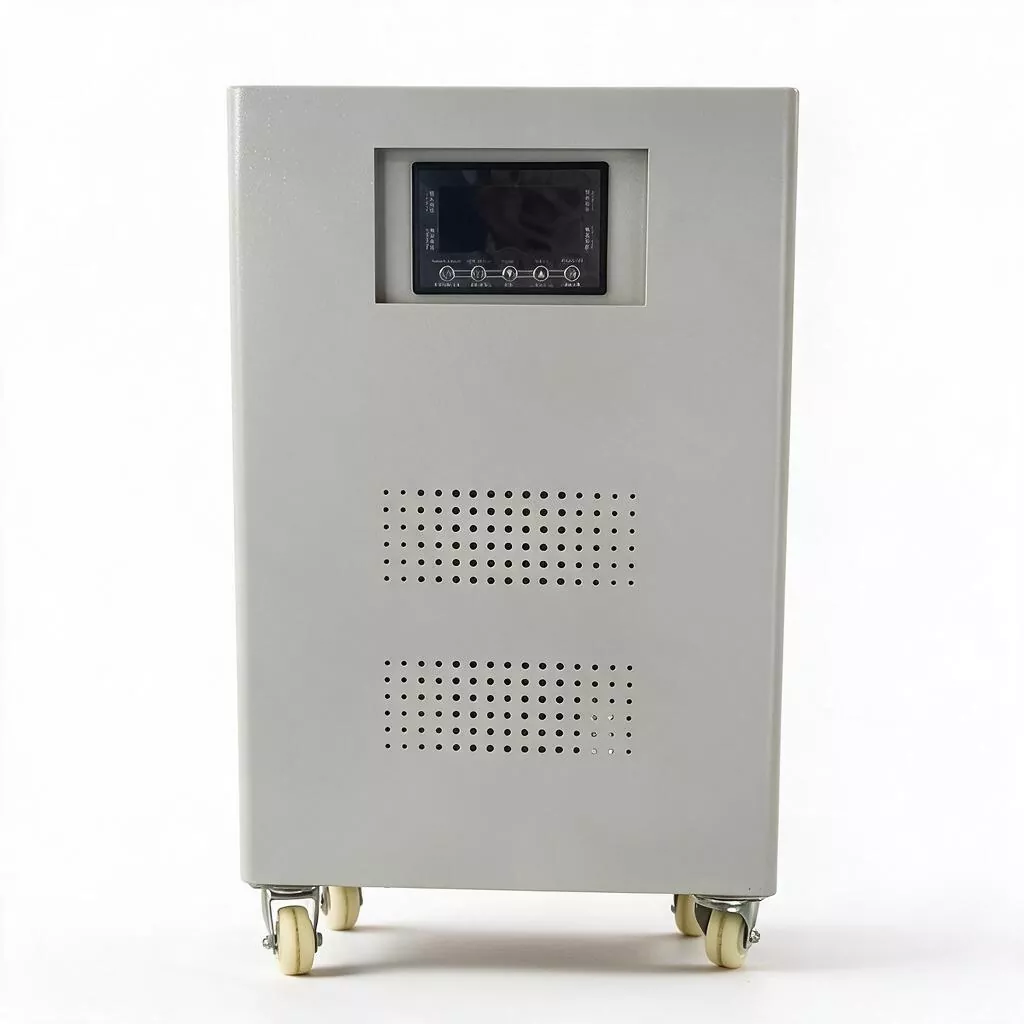

モデル: SVC-10KVA
テクノロジー：MCU制御によるサーボモータータイプ
相: 単相
入力電圧: 140-260V
出力精度: ±3%
認証: CE (利用可能)
リードタイム: 10-15日
サーボモータ式自動電圧調整器（AVR）は、サーボ電圧安定器とも呼ばれ、単巻変圧器に沿って移動するサーボモータ駆動のカーボンブラシを使用して、安定した出力電圧を継続的に調整して維持する高精度の電圧安定化装置です。固定変圧器タップ間を切り替えるリレータイプのAVRとは異なり、サーボモーターAVRは、通常、設定出力電圧の±1%から±3%以内の非常に高い精度で、スムーズで無段階の電圧補正を提供します。
動作原理は単純ですが洗練されており、自動サンプリング制御回路が入力電圧を継続的に監視します。系統電圧が変動したり、負荷が変化すると、制御回路はサーボ モーターを駆動する信号を送り、単巻変圧器のカーボン ブラシの位置を調整します。この機械的な調整により、トランス比がリアルタイムで変更され、電圧偏差が補償され、安定した出力が提供されます。調整はステップベースではなく連続的に行われるため、サーボモーターAVRは波形歪みを生成せず、増分高調波を導入しません。
1. 単相と三相 – 単相 SVC シリーズ (10 ～ 50KVA) は、住宅、商業、軽工業用途向けに設計されています。三相 SBW シリーズ (10 ～ 150KVA) は、各相を個別に調整し、産業機械、生産ライン、通信システムにとって重要な三相出力のバランスを自動的に調整します。
2. 電力容量 – 20 ～ 30% の安全マージンを考慮して総負荷を計算します。 SVC シリーズは 10 ～ 50KVA をカバーします。 SBWシリーズは150KVAまで拡張可能です。
3. 入力電圧範囲 – 標準モデルは 380V/400V/415V ±20% (三相) を受け入れます。ご要望に応じてさらに幅広い範囲でご利用いただけます。
4. 出力精度 – サーボ モーター技術により、±1% ～ ±3% のレギュレーション精度が実現され、リレー タイプの AVR (±8%) よりも大幅に精度が高くなります。
個別の電圧レベル間で段階的に変化するリレー タイプの AVR とは異なり、サーボ モーター AVR は連続的で無段階の電圧補正を提供します。これにより、±1% ～ ±3% の出力精度が実現します。これは、わずかな電圧偏差でも誤動作や製造欠陥を引き起こす可能性がある医療機器、CNC 機械、産業用ロボットなどの精密機器にとって不可欠です。
電圧補正は電子スイッチングではなく変圧器のタップ調整によって行われるため、サーボ モーター AVR では波形歪みが発生せず、増分高調波も発生しません。出力波形は純粋な正弦波のままであるため、これらのユニットは、電力品質が最重要視される精密な電子機器、オーディオビジュアルシステム、精密機器への電力供給に最適です。
サーボ モーター AVR は、96% ～ 98% の効率定格を達成します。直接AC-AC変換によりエネルギー損失が最小限に抑えられ、高効率トロイダルトランスの使用により消費電力がさらに削減されます。これは、機器の耐用年数全体にわたって、大幅なエネルギーコストの節約につながります。
サーボ モーター AVR は、10% の入力電圧変化に対して 1 秒未満の応答時間で、突然の電圧低下やサージを迅速に修正できます。このサイクルごとの迅速な補正により、接続された機器を緩やかな電圧ドリフトと突然の過渡現象の両方から保護します。
SBW シリーズは、各相の独立した調整を特徴としています。 3 相すべてをまとめて調整する AVR とは異なり、SBW ユニットは各相を個別に監視および調整し、単相負荷が不均一に分散されている場合でも、自動的に三相出力のバランスをとります。これは、位相の不均衡がモーターの過熱、効率の低下、機器の故障を引き起こす可能性がある産業用途にとって重要です。
SVC と SBW シリーズの両方には、過電圧保護、不足電圧保護、過負荷保護、短絡保護、および過熱保護といった完全な保護機能が組み込まれています。耐電圧はAC2000V/1minで安全です。
SVC および SBW シリーズは、コスト面で優れた競争力を備えた成熟した実証済みの設計を代表しています。トロイダルトランスを主な電圧調整デバイスとして使用することにより、これらのAVRは漏れ磁束のない最適な磁気性能を実現します。
SVC シリーズ – 単相 (10-50KVA): 民生用途向けの従来のサーボ モーター電圧レギュレータ。エレベーター、エアコン、ヒーター、電気ストーブ、大型冷凍庫、家全体の電圧管理に最適です。 10KVA、15KVA、20KVA、30KVA、40KVA、50KVAからお選びいただけます。

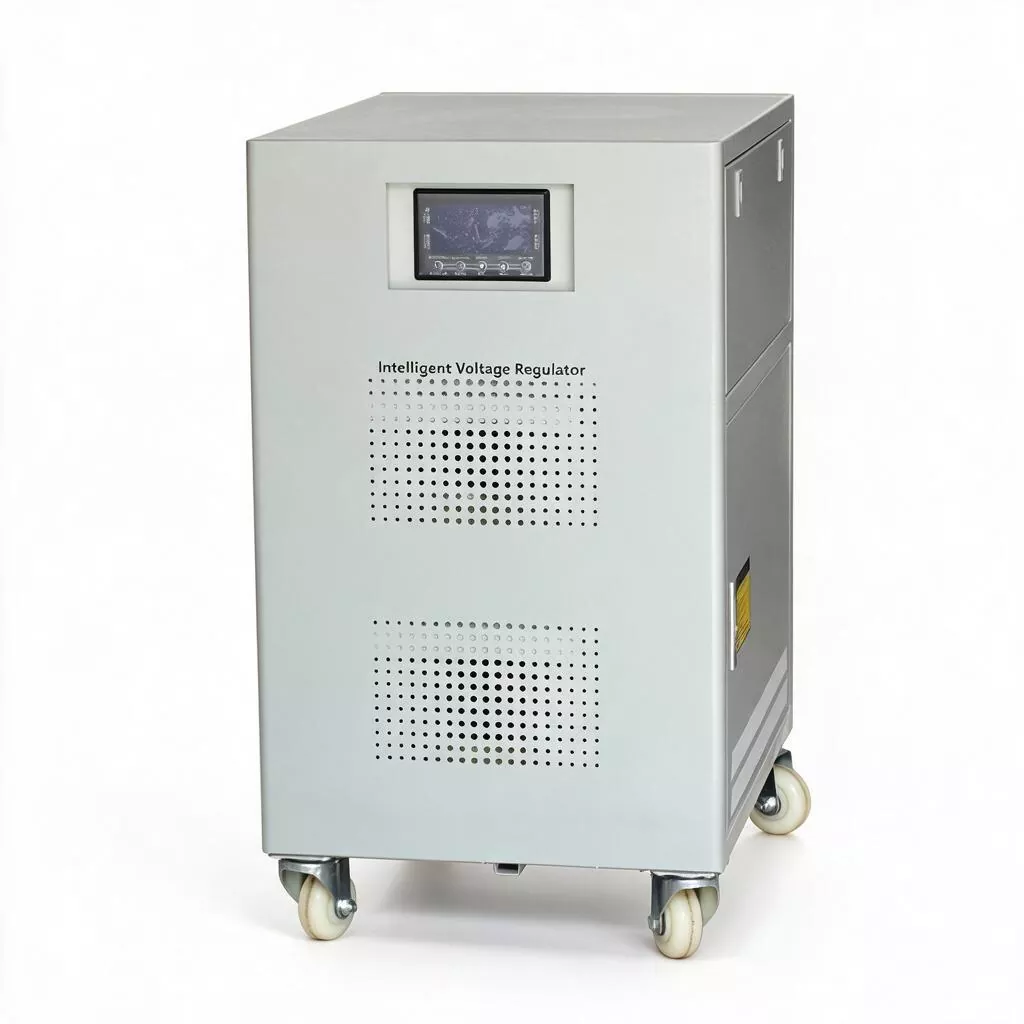

SBW シリーズ – 三相 (10-150KVA): 個別の位相調整を備えた工業用グレードの三相サーボ モーター AVR。生産ライン、エレベーター、自動化機器、レーザー機器、産業用ロボット、医療機器、通信システムなどに最適です。 10KVA、15KVA、20KVA、30KVA、50KVA、60KVA、80KVA、100KVA、120KVA、150KVAからお選びいただけます。
産業用製造: 生産ライン、CNC 機械、産業用ロボット、オートメーション機器を、生産欠陥やダウンタイムの原因となる電圧変動から保護します。
医療施設: 医療画像機器、診断装置、生命維持システムに安定した電力が供給されるようにします。
商業ビル: エレベーター、HVAC システム、照明、セキュリティ システムを保護します。
電気通信: 基地局機器、交換システム、データセンターを保護します。
住宅および民間: 空調、暖房、および複数の電化製品を備えた大規模住宅向けの家全体の電圧管理。
2004 年以来 20 年以上継続的に電源を製造してきた KTAC は、8,000 平方メートル以上の生産フロアを持つ 3 つの工場、100 人以上の専門スタッフ、30 か国以上への輸出を通じて品質と信頼性を提供しています。当社は、カスタム筐体の色、ロゴ印刷、パッケージデザイン、パラメータのカスタマイズなどの OEM/ODM サービスをサポートしています。
A: サーボ モーター AVR はモーター駆動のカーボン ブラシを使用して、±1% の精度で連続無段階電圧調整を行い、波形歪みがなく、コストが高くなります。リレー タイプの AVR は、±8% の精度、高速応答、低コストで固定変圧器タップ間を切り替えます。精密な機器や高精度の要件にはサーボ モーターを選択してください。一般的な家電製品の保護にはリレーのタイプを選択してください。
A: 適切なメンテナンスを行えば、サーボ モーター AVR は 10 ～ 15 年以上使用できます。カーボンブラシは摩耗部品であり、使用頻度や電圧変動の程度によっては 3 ～ 5 年ごとに交換が必要になる場合があります。
A: はい。 SBW シリーズは、各相を個別に調整する機能を備えており、単相負荷が不均一に分散されている場合でも、三相出力のバランスを自動的にとります。
A: SVC シリーズと SBW シリーズはどちらも 96% ～ 98% の効率を達成し、効率の低い電圧調整方法と比較してエネルギー コストを大幅に削減します。
