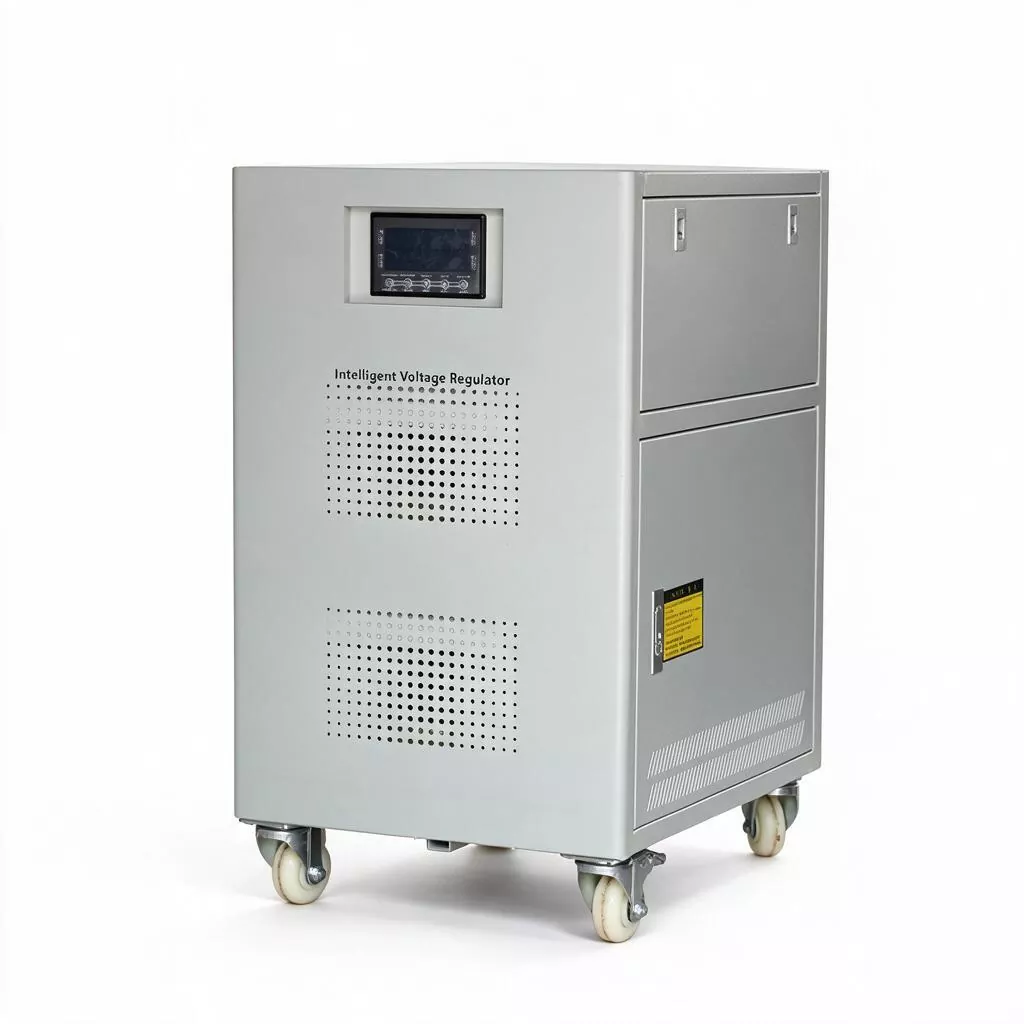

3相30kVAサーボモータAVR

工場の主任技術者や設備保守管理者にとって、電力システムを計画する際、「スペース」と「電力」は常に相反する要素であり、慎重な検討が必要です。特に土地が少ない都市部の工業団地では、工場建屋の建設時に物流室の面積が固定されることが多く、その後の土木費の増大は非常に高額で工期も長くなる。

3 相 30KVA サーボ モーター AVR は、この問題を効果的に解決できます。低容量のSBW-20KVAと筐体サイズ、取付ベース穴位置、入出力端子配置は全く同じですが、補償トランスと電圧調整コイルを大型化しています。定格出力容量が20KVAから30KVAに増加。

つまり、生産ラインを 15 ～ 18KW の負荷から 22 ～ 27KW の負荷にアップグレードするときに、建設チームに連絡して壁を壊したり穴を開けたりする必要がなく、配電盤の基礎の鉄筋を作り直す必要も、元の入出力ケーブルが短すぎるかどうかを心配する必要もありません。 20KVA のマシン全体を引き出し、30KVA として所定の位置に押し込み、ケーブルを再接続するだけで、「容量飛躍的な」アップグレードが完了します。

製品パラメータ

パフォーマンス上の利点

定格容量30KVAは定格電流約46A（三相380V）に相当し、中小規模工場の組立ライン全体、大型スクリュー式エアコンプレッサー（37KW級）、200～300トンの射出成形機の加熱・油圧システム、ショッピングモールやオフィスビルの大出力セントラル空調などをカバーできます。

モーターの始動電流は定格電流の 7 ～ 8 倍に達することがあります。通常の電子電圧安定器は、瞬間的な過電流によりエラーバイパスや損傷が発生しやすいです。 SBW-30KVAは電磁誘導サーボ方式を採用していますが、パワー半導体素子の過電流破壊の心配がありません。トランスとカーボンブラシのコンポーネントは非常に強力な短期過負荷容量を備えており、大型モーターの頻繁な発停による過酷な試験にも平然と対処できます。

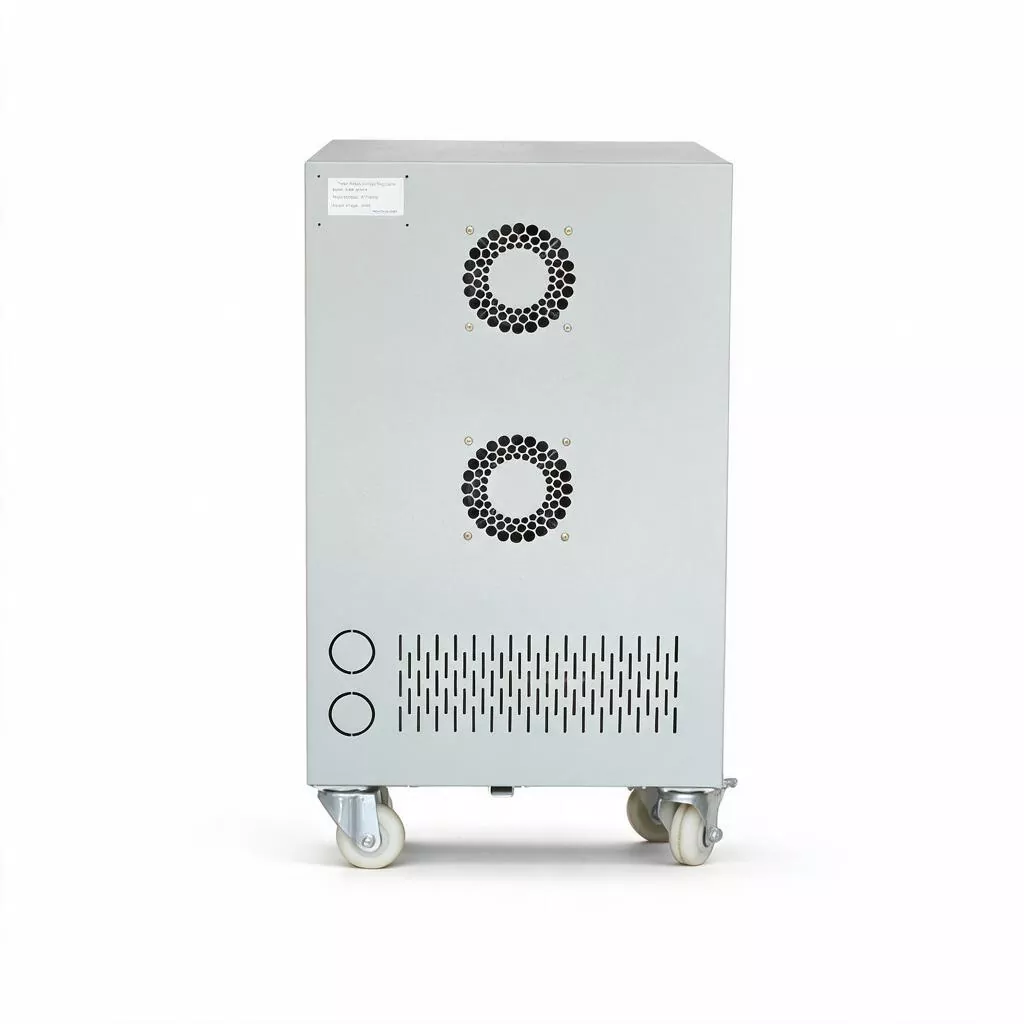

さらに、3 相 30KVA サーボ モータ AVR は、3 相の相ごとの独立した調整技術を採用しています。三相電流がアンバランスな重負荷条件でも、各相の出力電圧を±3%以内の精度で安定化します。インテリジェントな温度制御ファンとハイグレード A レベルの断熱システムを組み合わせることで、40℃の環境下でも全負荷で 24 時間連続稼働する、まさに「産業用ヘビーデューティープレーヤー」です。

主な特長

1. 超高出力密度

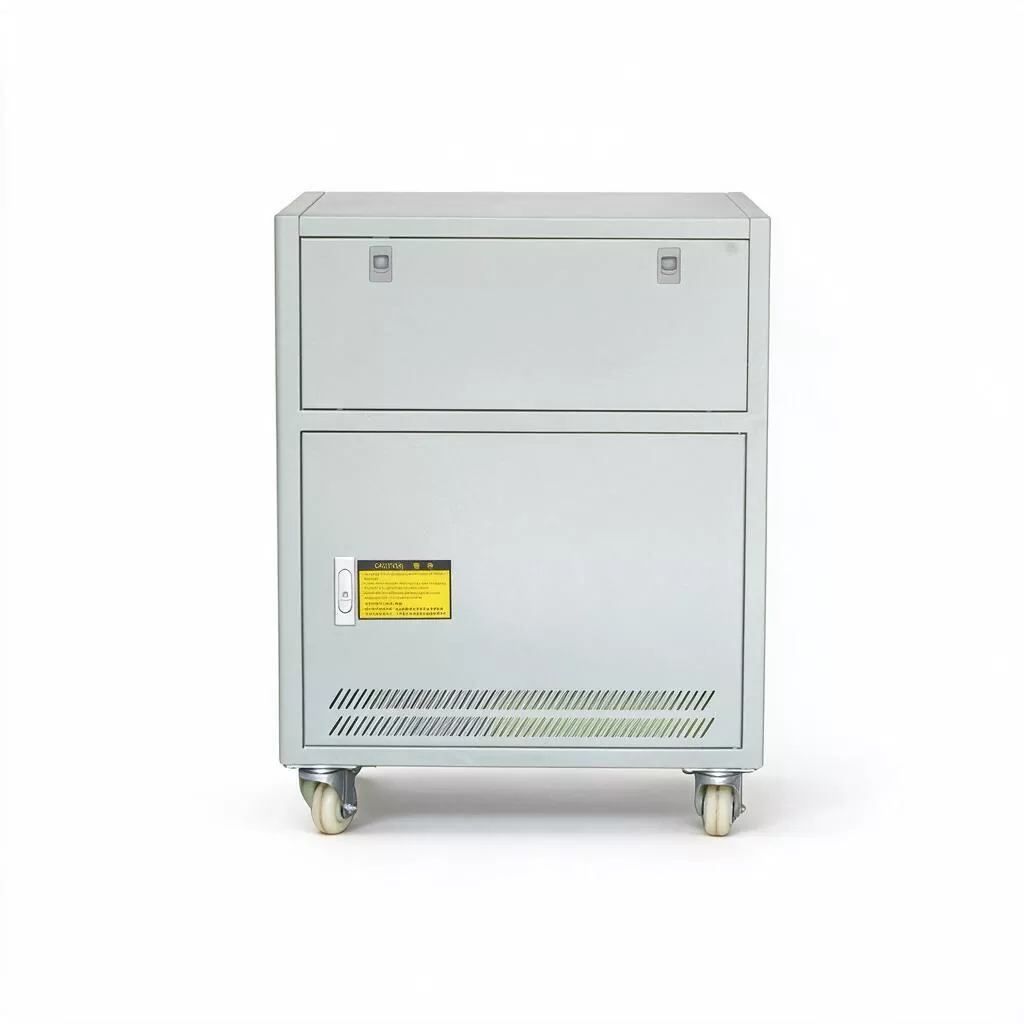

外形寸法は500×380×670mmと20KVAモデルと全く同じですが、容量は50％アップしています。電力密度は業界をリードしており、スペースが限られ拡張の可能性がない配電室の改修およびアップグレード プロジェクトに特に適しています。取り付け穴と配線端子が一致しているため、数分以内に迅速に交換できます。

2. 高い衝撃荷重耐性

高出力モーター、コンプレッサー、油圧ポンプなどの誘導負荷用に特別に最適化された 3 相 30KVA サーボ モーター AVR は、トリップやバイパスを発生させることなく、定格電流の 8 倍を超える短期衝撃電流に耐えることができ、高負荷機器のスムーズな起動を確保し、起動電圧降下による生産中断を回避します。

3. 重負荷条件下での長期安定性

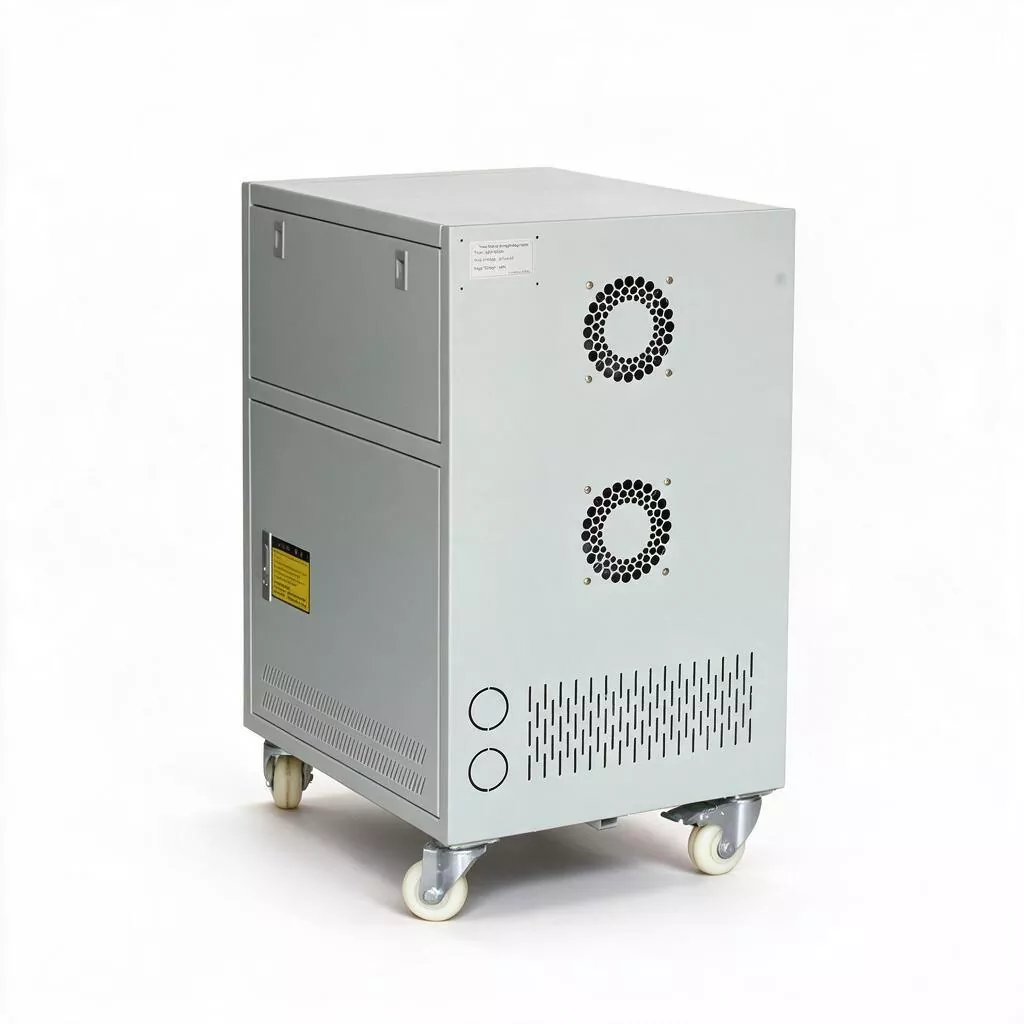

厚みのある補償トランス コイルと大型のブラシ コンポーネントを使用することで、定格電流容量が 46A に増加し、発熱が低くなります。正味温度上昇は 60°C 未満であり、強制空冷システムと組み合わせることで、高温で粉塵の多い産業環境でも 3 交代の連続運転を実行できます。

4. 独立した三相高精度レギュレーション

サンプリング回路は各相電圧を独立して検出して駆動します。三相負荷が著しく不平衡な場合（大量の単相照明と三相電源を同時に接続する場合など）でも、各相出力を±3%以内で独立して安定させることができ、電圧に敏感なPLC、サーボドライブ、精密温度制御機器を効果的に保護します。

5. 高信頼電磁トポロジー構造

全電化の電圧安定化装置と異なり、サーボモータ＋コラム型電圧調整器構造を採用しており、脆弱な電源開閉装置がなく、雷サージに強く、系統品質の悪い遠隔地工業地帯（高調波、電圧変動が激しい）に適しています。設計耐用年数は 15 年を超え、ライフサイクル全体を通じて故障率が非常に低くなります。

6. 包括的なシステムレベルの保護とバイパス

過負荷、過電圧、不足電圧、短絡、過熱、欠相を含む6層保護を統合し、機械的/電気的デュアルバイパス機能を内蔵。内部異常が発生すると、自動的に主電源からの直接電力供給にシームレスに切り替わり、重要な負荷の電源がオフになることがないようにするとともに、パネルが音と視覚によるアラーム表示を発します。

7. 柔軟なインターフェース拡張機能

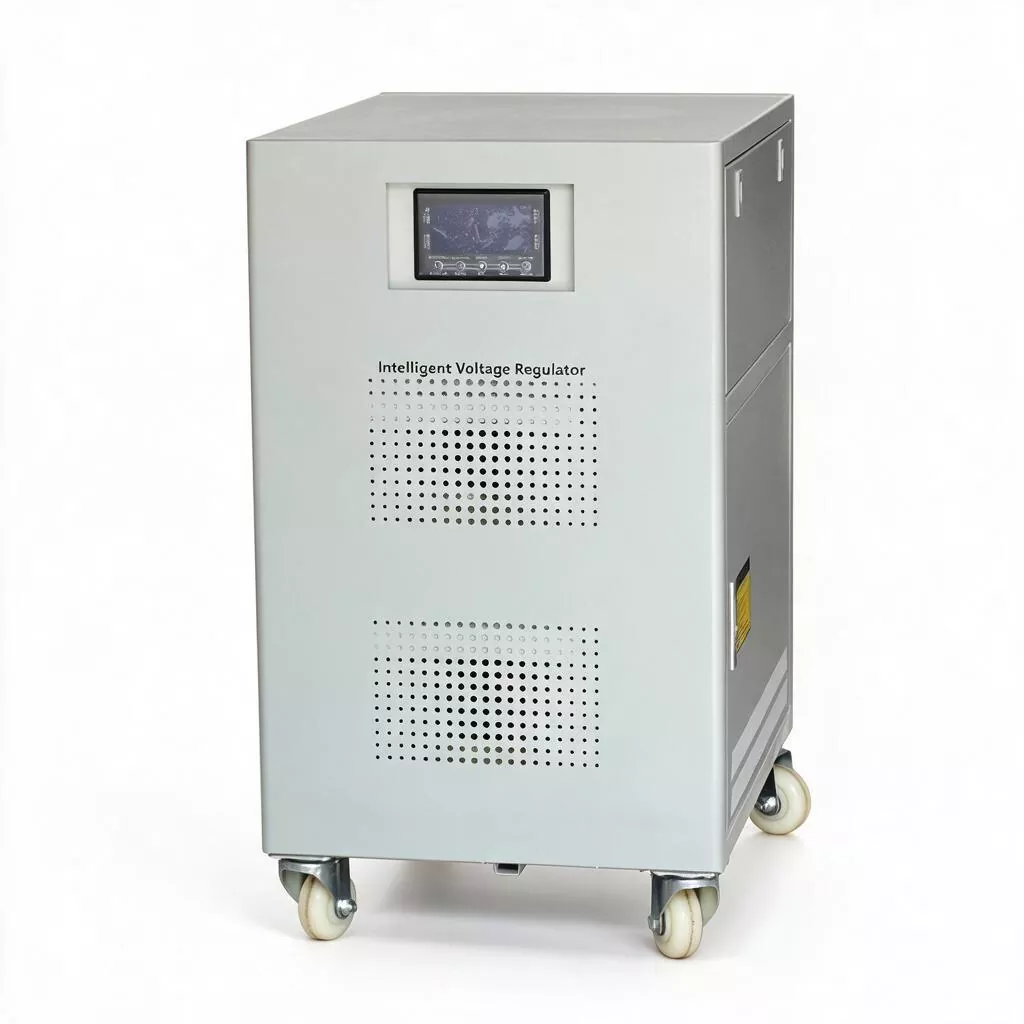

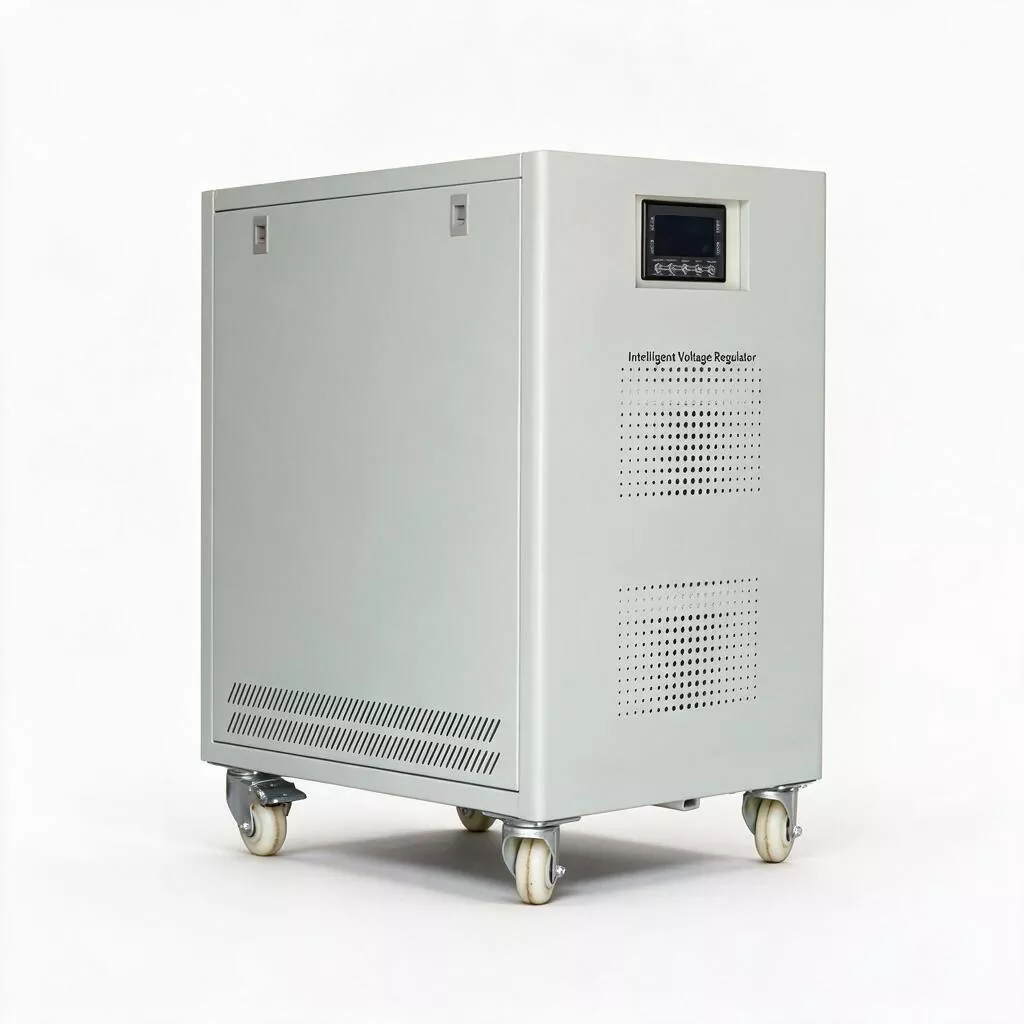

標準構成にはデジタル LED 三相電圧ディスプレイが含まれます。 Modbus-RTU プロトコルをサポートするオプションの RS485 通信インターフェイスは、工場の DCS システムまたはエネルギー管理プラットフォーム (EMS) に接続でき、リモート監視、電圧傾向の記録、および障害警告を可能にします。

製品の用途

1. 中小規模工場向け配電集中管理：作業場の主受電盤に設置し、生産ライン全体（数値制御機械群、溶接装置、昇降装置）の電圧を集中安定化させ、作業場全体の電力品質を向上させます。

2. 大規模射出成形およびダイカスト産業: 200T ～ 350T の射出成形機の加熱リングおよび油圧オイル ポンプ モーターに安定した電源を供給し、電圧変動による加熱温度の制御不能や射出圧力の不安定を防ぎ、スクラップ率を削減します。

3.圧縮空気システム：37KW以下のスクリュー空気圧縮機とピストン空気圧縮機を装備し、起動時の大電流影響の問題を解決し、圧縮空気システムの安定した圧力を確保し、接触器とサーマルリレーを保護します。

4. 業務用大型空調システム：大規模ショッピングモール、ホテル、オフィスビルのセントラル空調水冷ユニット、冷却塔ファン、循環水ポンプに適しており、低電圧によるコンプレッサーの過熱保護作動を避けるために安定した電圧電源を供給します。

5.金属加工および板金成形：大型シャーリングマシン、ベンディングマシン、パンチングマシンの油圧システムおよびCNCコントローラに純粋な電源を供給し、加工精度と金型の寿命を確保します。

6. 水処理・都市施設：大型発電所の送水ポンプ、下水処理場の曝気ファン、都市排水機場などに使用され、公共インフラの安定稼働を支えています。

カスタマイズサービス

KTACは、外観色、パッケージング方法、入出力電圧範囲、特殊機能モジュール（EMIフィルタデバイス、雷保護デバイス、RS232/RS485監視インターフェースなど）などを含むOEM/ODMサービスを提供しています。カスタマイズされたソリューションについては、お問い合わせください。

よくある質問

1. SBW-30KVAと20KVAは全く同じ寸法です。容量の増加は内部的にどのように達成されますか?

筐体フレームを変更せずに、磁性材料の最適化（高透磁率高性能珪素鋼板の使用）とコイル巻線工程の改良により、単位体積あたりのエネルギー変換密度を向上させました。同時に、放熱エアダクトの設計を強化し、温度上昇を標準範囲内に抑えるようにしました。この「小型・高出力」設計は、成熟した量産機で実証済みです。

2. 私の工場では元々 20KVA の安定器を使用していました。今では負荷が増えてきました。この30KVAのものと直接交換できますか？

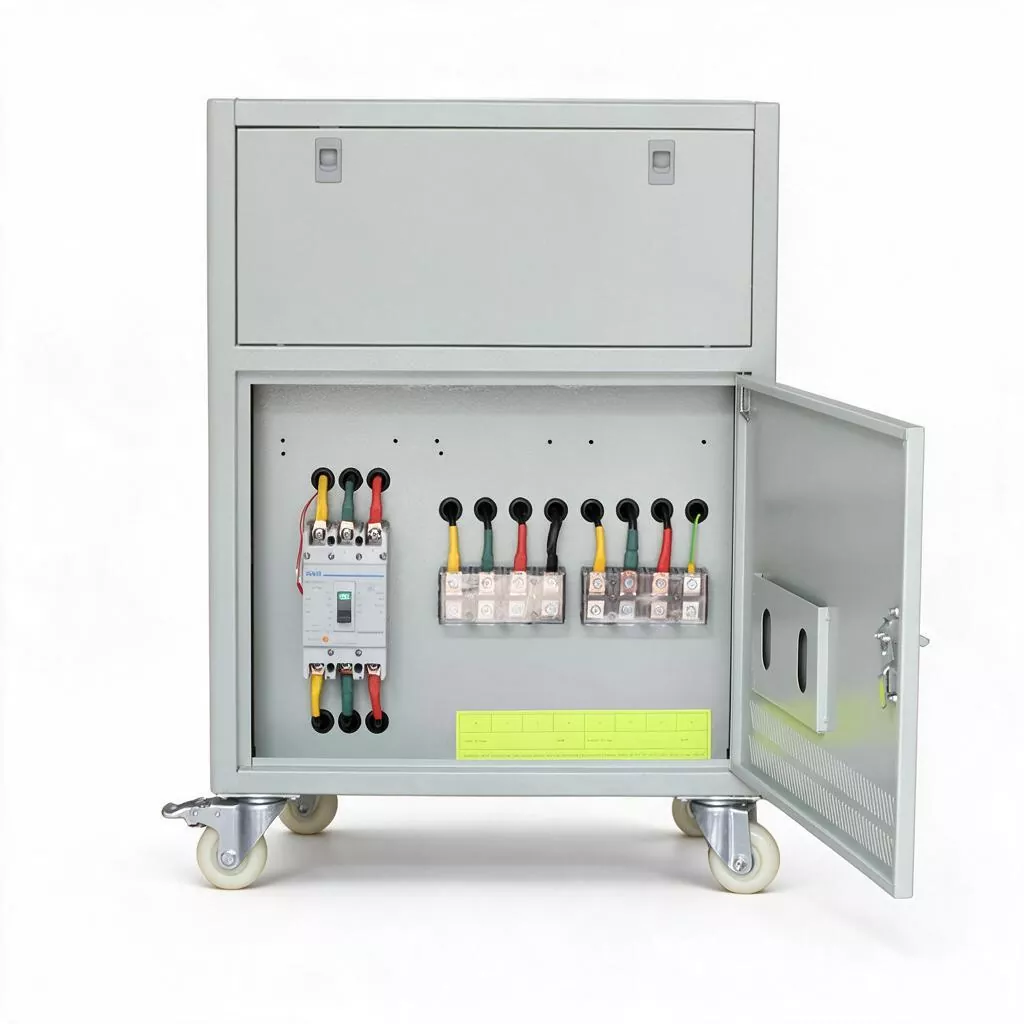

ほとんどの場合、可能です。 2 つの取り付けベースの穴の寸法と入力/出力銅ストリップ間の間隔はまったく同じです。ただし、30KVAの定格電流は約46Aとなりますので、フロントエンド引き込みケーブルおよびサーキットブレーカーの仕様が十分であるかご確認ください。フロントエンドでは ≥63A の回路ブレーカーと ≥10mm² の銅芯ケーブルを使用することをお勧めします。当社の技術チームは、交換前にオンサイト検査サービスを提供できます。

3. 30KVA は大型モーターの始動時の衝撃電流をどのように処理しますか?

サーボモーター式電圧調整器は本質的には大型の可変変圧器です。その電磁慣性により、短期間の過負荷が許容されることが決まります。カーボンブラシとコイルの摺動接触は定格電流の数倍の瞬間衝撃に耐えます。制御回路は判断を遅らせ、電子安定器のように過電流保護をトリガーしません。衝撃電流が 5 秒以内に低下する限り、スタビライザーは通常の動作を続けることができます。

4. 3 相 30KVA サーボ モーター AVR は本当に 96% の効率を達成できますか?軽負荷条件下でもエネルギー効率は高いですか?

はい、全負荷動作時の効率は ≥96% です。軽負荷時（負荷率40%～60%）では鉄損が相対的に増加するため、効率は93%～95%程度と若干低下しますが、それでも従来の磁気飽和安定器に比べてかなり高い効率です。最高の全体的なエネルギー効率を達成するには、負荷率を 50% ～ 80% の範囲内に保つことをお勧めします。

5. 三相独立制御はどのように機能しますか?

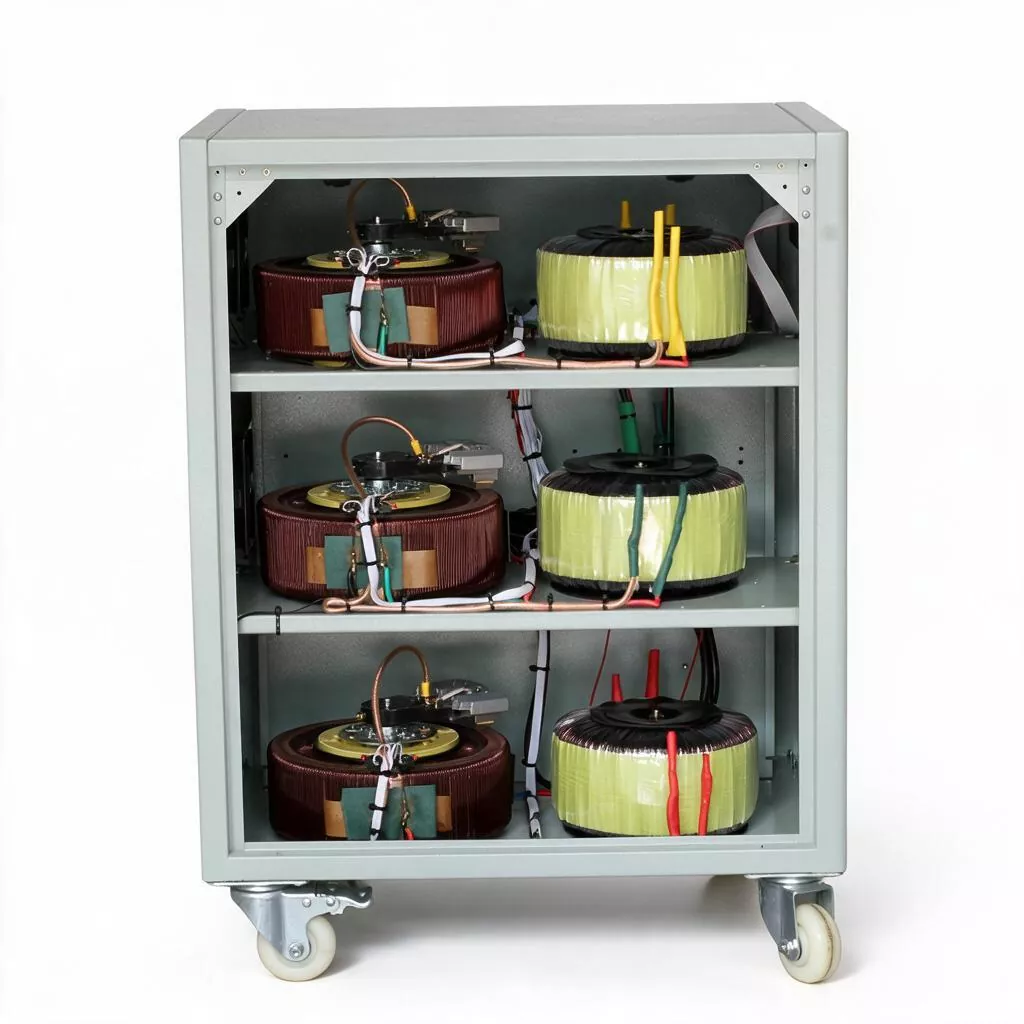

装置内部には、完全に独立した3つのサンプリングトランス、制御基板、サーボモーター駆動機構が搭載されています。 A 相の電圧が低い場合、A 相のカーボンブラシのみが上昇して加圧され、B 相と C 相にはまったく影響がありません。これにより、三相出力電圧の完全なデカップリング レギュレーションが保証されます。ユーザー側の三相負荷が著しく不平衡な場合でも、出力端の三相電圧は高い対称性を維持します。

6. 装置の日常の主なメンテナンス作業は何ですか?

日常のメンテナンスは非常に簡単で、四半期に一度、カーボンブラシのゴミの点検と清掃（通気口に付いた掃除機を使用して除去）、半年に一度、カーボンブラシの長さがケガキ線より下に摩耗していないかを確認、年に一度入出力端子のネジを増し締めするだけです。電解コンデンサの容量を定期的に検出する必要がある電子機器に比べ、SBWシリーズはメンテナンス量や交換部品コストの点で非常に有利です。
