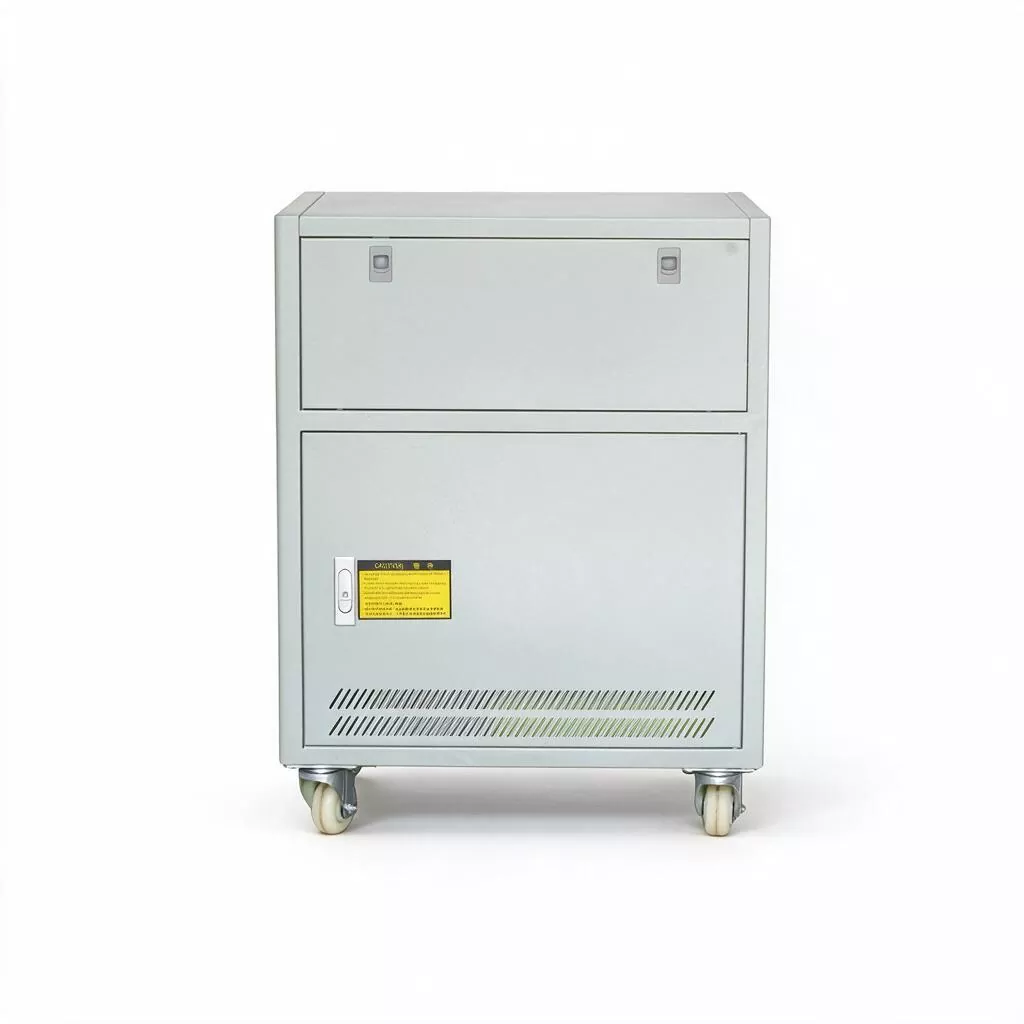

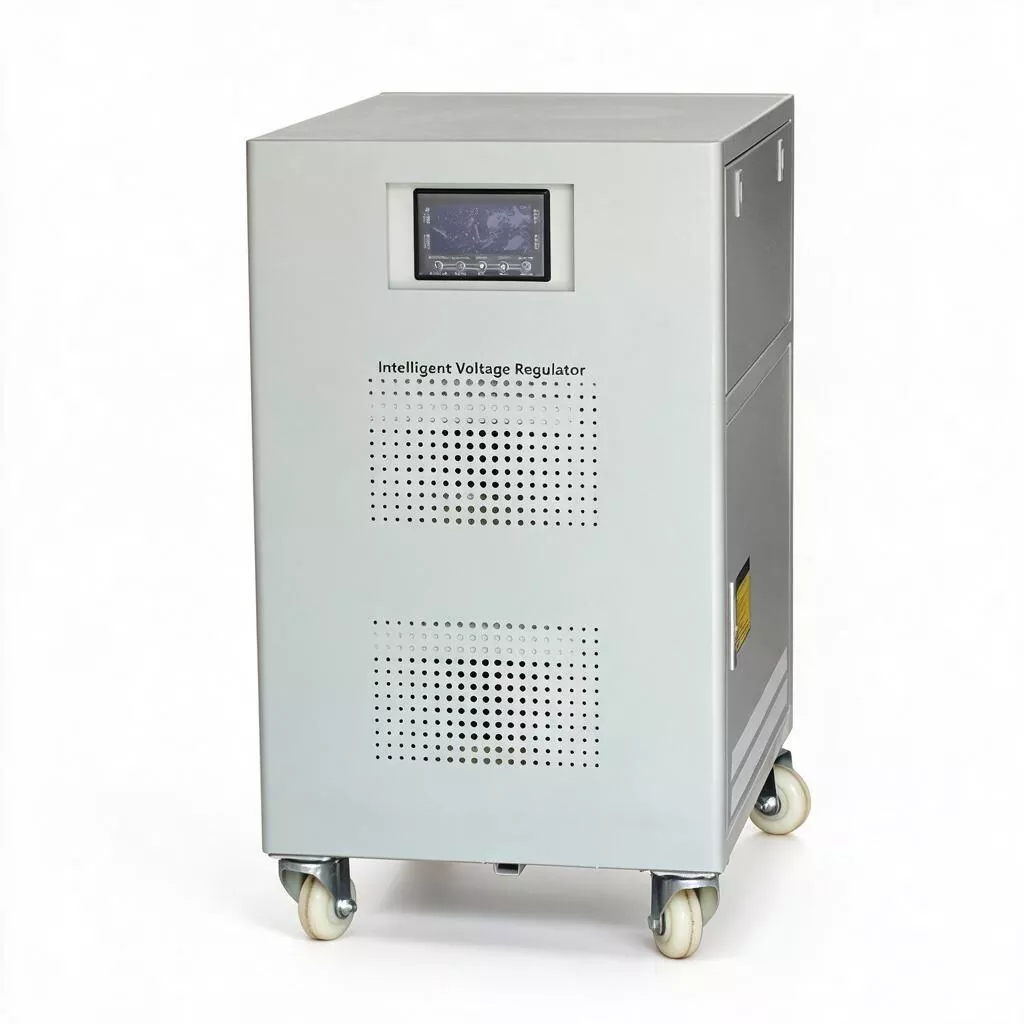

3相20kVAサーボモータAVR

現代の製造における競争は主に総合設備効率 (OEE) の競争です。 OEE に影響を与える多くの要因の中で、電力品質はしばしば見落とされますが、計画外のダウンタイムの主な原因となることがよくあります。

電圧低下により PLC 制御プログラムが中断され、サーボ ドライブのアラーム シャットダウンが引き起こされる可能性があります。高電圧が持続すると、モーターの絶縁劣化が促進され、VFD DC バス コンデンサの寿命が短くなります。三相アンバランスによりモータトルクリップルが発生し、加工精度が低下します。

入門レベルの 10KVA または中間の 15KVA モデルと比較して、三相 20KVA サーボ モーター AVR は、モーターやコンプレッサーなどの誘導負荷の起動に伴う高い突入電流 (通常、定格電流の 5 ～ 7 倍) を処理するだけでなく、独立した三相レギュレーションのおかげで、単相負荷の突然の変動時に各相間の電圧バランスを迅速に回復し、生産ライン全体が混乱しないようにします。

製品パラメータ

他の製品と比べてどのような利点がありますか?

システム互換性の点では、20KVA の容量は約 30A (三相 380V) の定格電流に相当し、市場にある 40A (またはそれ以下) の回路ブレーカーやコンタクタの大部分に完全に適合し、コストのかかる配電盤のアップグレードの必要がなくなります。

さらに、三相 20KVA サーボ モータ AVR は、10KVA および 15KVA モデルとまったく同じ寸法 (500×380×670mm) と重量 (82kg) を共有しています。設置面積と構造負荷の要件が一貫しているため、お客様は既存のレイアウトを変更することなく、より高い容量にアップグレードできると同時に、将来 1 台または 2 台のマシンの追加に対応できる十分な電力ヘッドルームを確保できます。

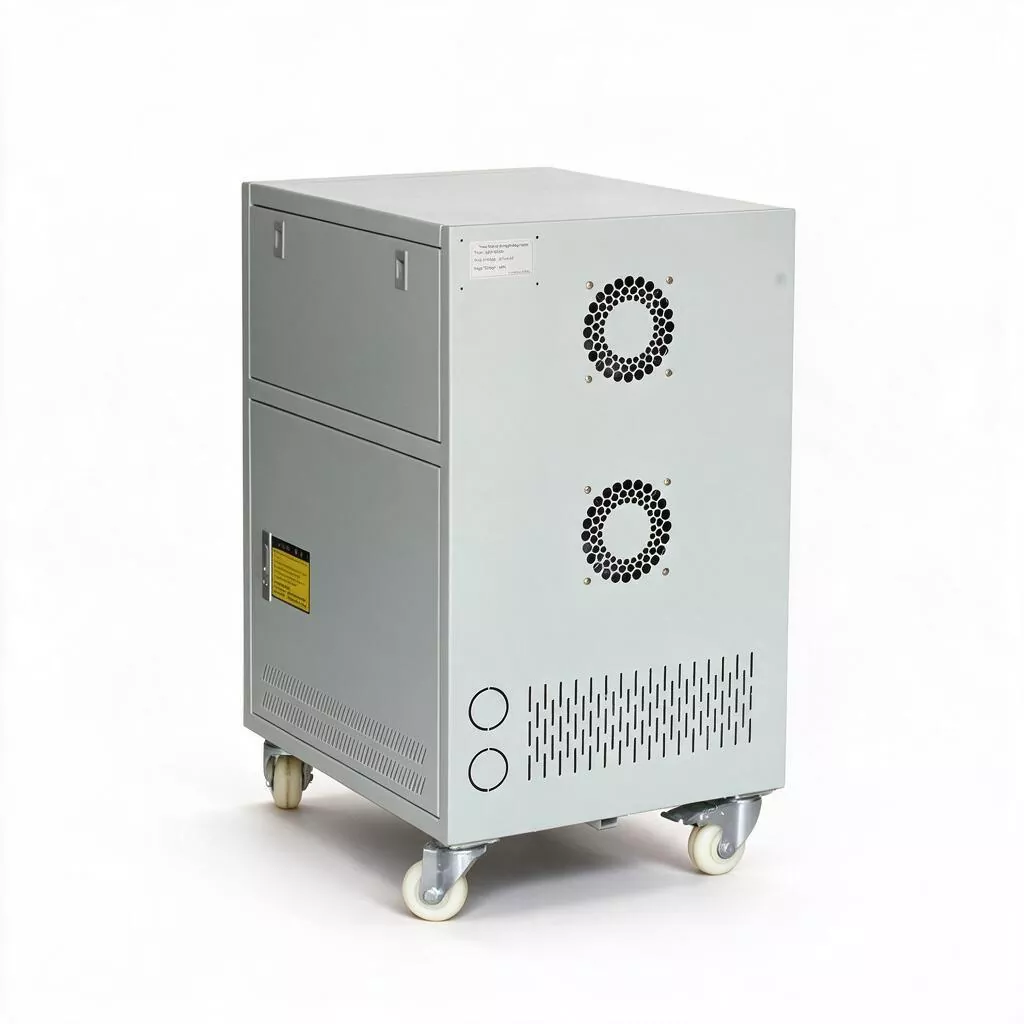

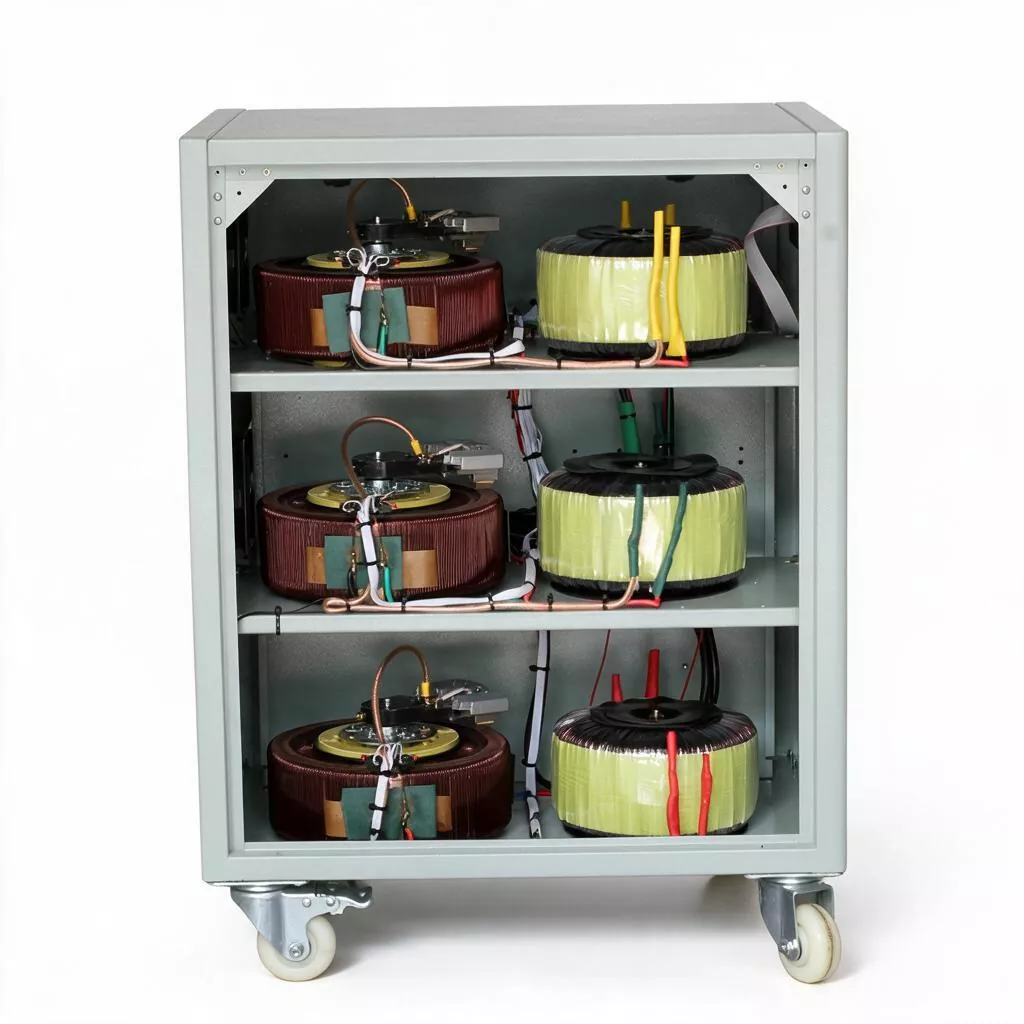

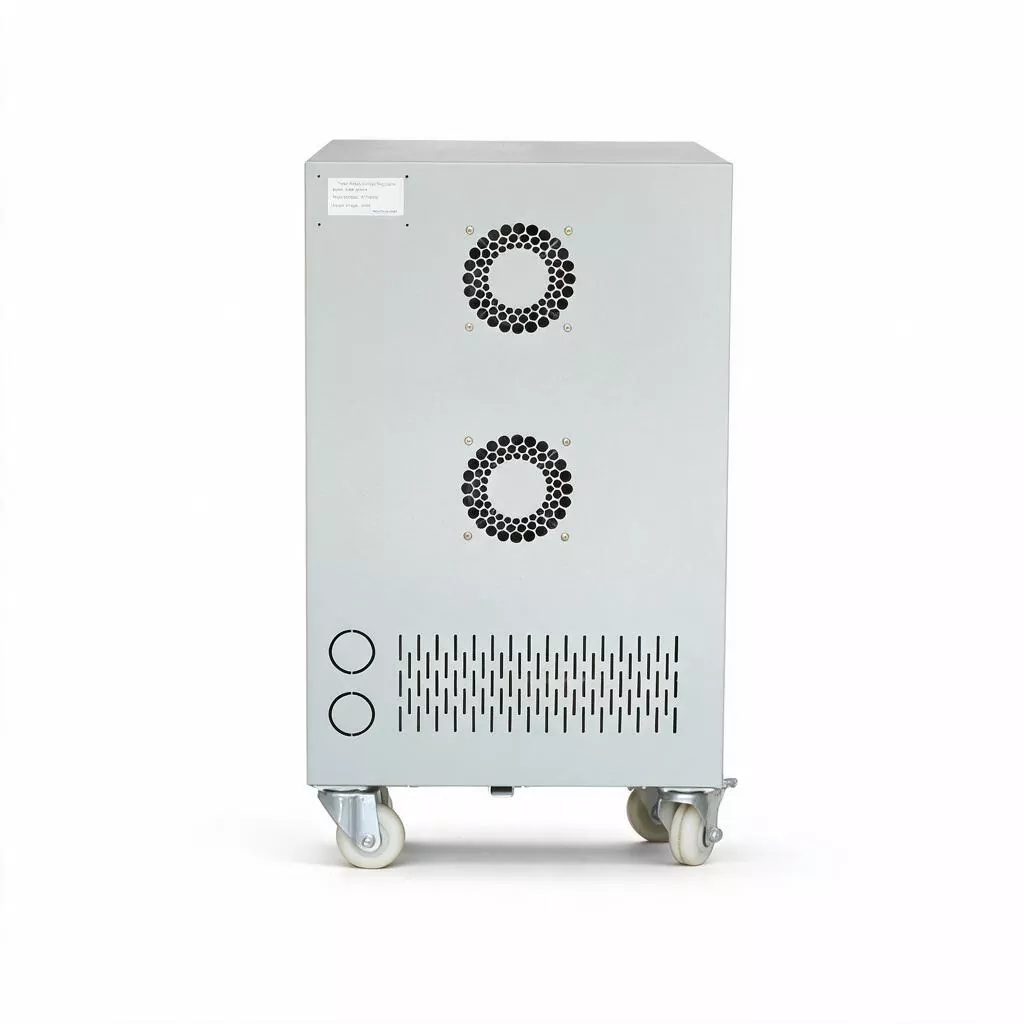

3 相 20KVA サーボ モータ AVR は、サーボ モータ構造の固有の利点、つまり高い耐衝撃性、壊れやすいパワー エレクトロニクスに伴うリスクからの解放、および低コストで簡単なカーボン ブラシ交換を継承しています。インテリジェントな温度制御ファンと多層保護システムを備えたこのモデルは、24 時間連続 3 シフトの生産環境向けに設計されており、高い電力供給の継続性が要求される組立ラインの運用に特に適しています。

主な特長

1. 最適な容量の配置

20KVA の定格電力は、15KVA モデルと 30KVA モデルの間の市場ギャップを正確に埋めます。合計設置容量が約 15 ～ 18KW の負荷グループの場合、20KVA ユニットは 10% ～ 15% の妥当なマージンを提供します。これにより、過剰な容量による軽負荷ゾーンでの動作の非効率性を回避しながら、モーターの起動サージに簡単に対処できるようになり、スタビライザーがピーク効率範囲 (60% ～ 80% の負荷) 内で一貫して動作することが保証されます。

2. 生産継続性の確保

±20%の広い入力電圧許容差を備えています。スタビライザーは、グリッド電圧が 304V に低下したり、456V にスパイクした場合でも、安定した出力を維持します。応答時間は 1 秒未満で、雷雨の季節の電圧のちらつきや重機のスイッチングによって引き起こされる電圧の変動を効果的に軽減し、電源中断のリスクを最小限に抑えます。

3. 独立した三相制御

単相照明やコンセントと三相電力機器などの混合負荷を伴う工場シナリオ向けに設計されており、独立した位相サンプリングおよび制御テクノロジーを利用しています。相間の負荷の不均衡が大きい場合でも、各相の電圧を必要な精度の範囲内で安定させ、中性点のシフトによる過電圧による精密制御基板の損傷を防ぎます。

4. 高耐久設計

工業グレードのクラス A 絶縁材料で構築されており、絶縁破壊することなく AC 2000V/1 分間に耐えます。正味温度上昇は 60°C 未満で、インテリジェントな強制空冷システムが組み込まれているため、周囲温度 -5°C ～ 40°C、湿度 90% 以下でも長期間安定して動作するため、射出成形作業場、鋳造工場、地下配電室などの高温高湿の環境に適しています。

5. モジュールのメンテナンス

消耗品はカーボンブラシのみです。交換は簡単かつ低コストです（ユニット全体を分解する必要はありません）。制御基板はプラグイン端子接続を利用しており、トラブルシューティングと修理時間を大幅に短縮します。このユニットの設計寿命は 15 年を超えており、長期的な総所有コストは電子電圧安定器よりもはるかに低くなります。

6. プラグアンドプレイ

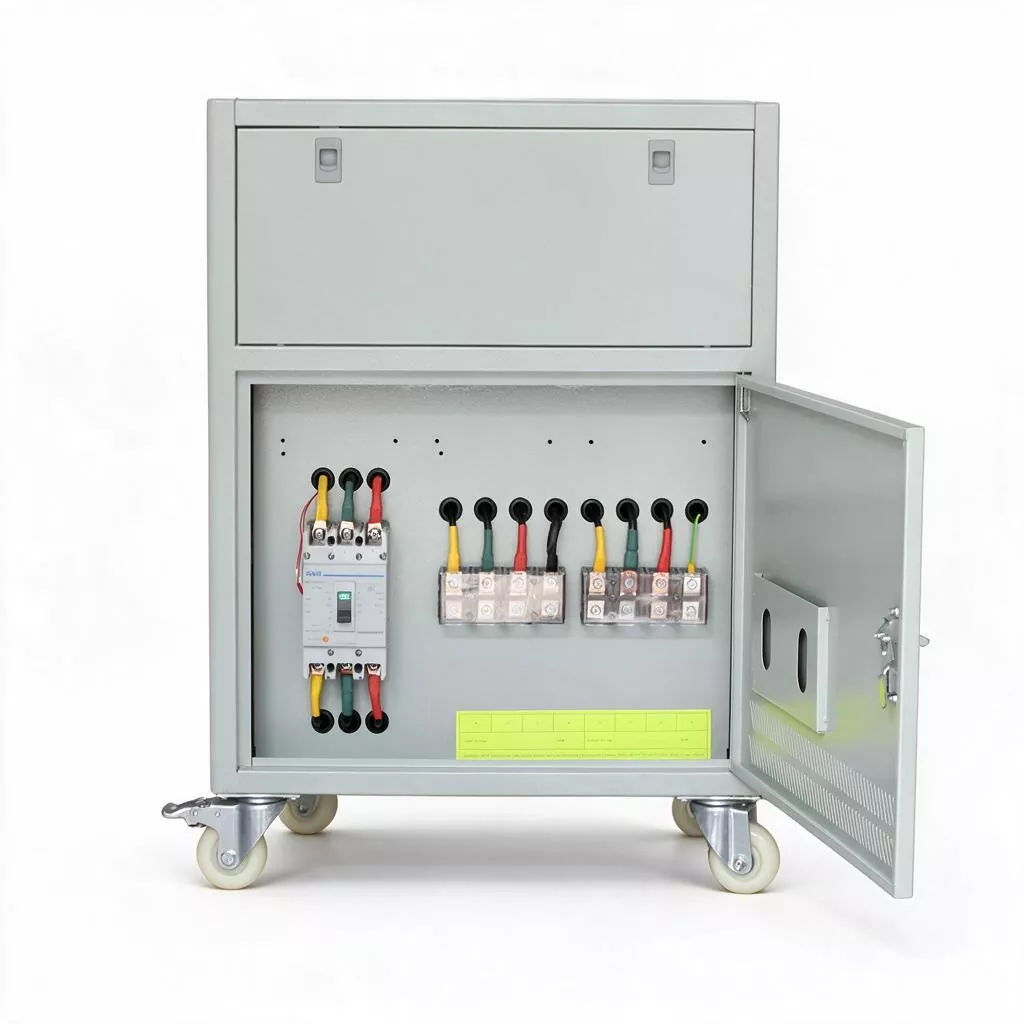

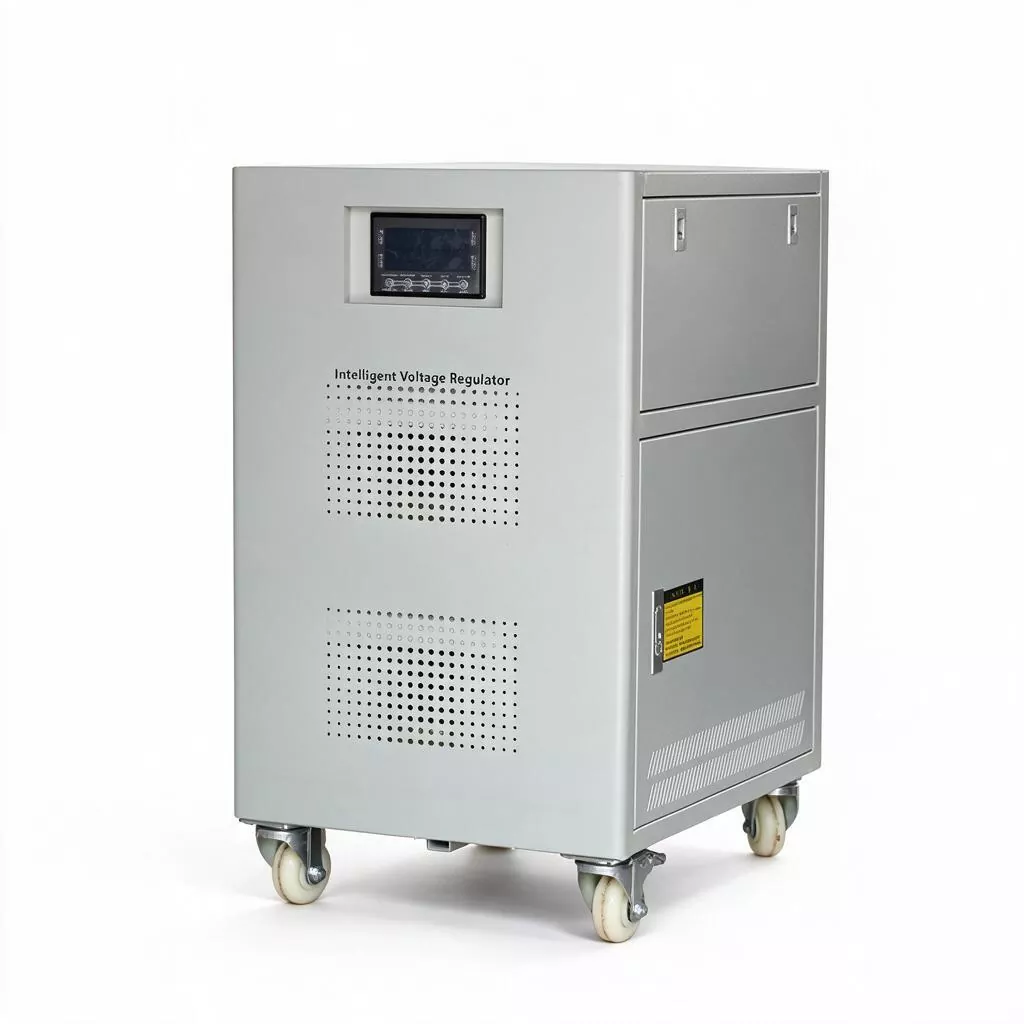

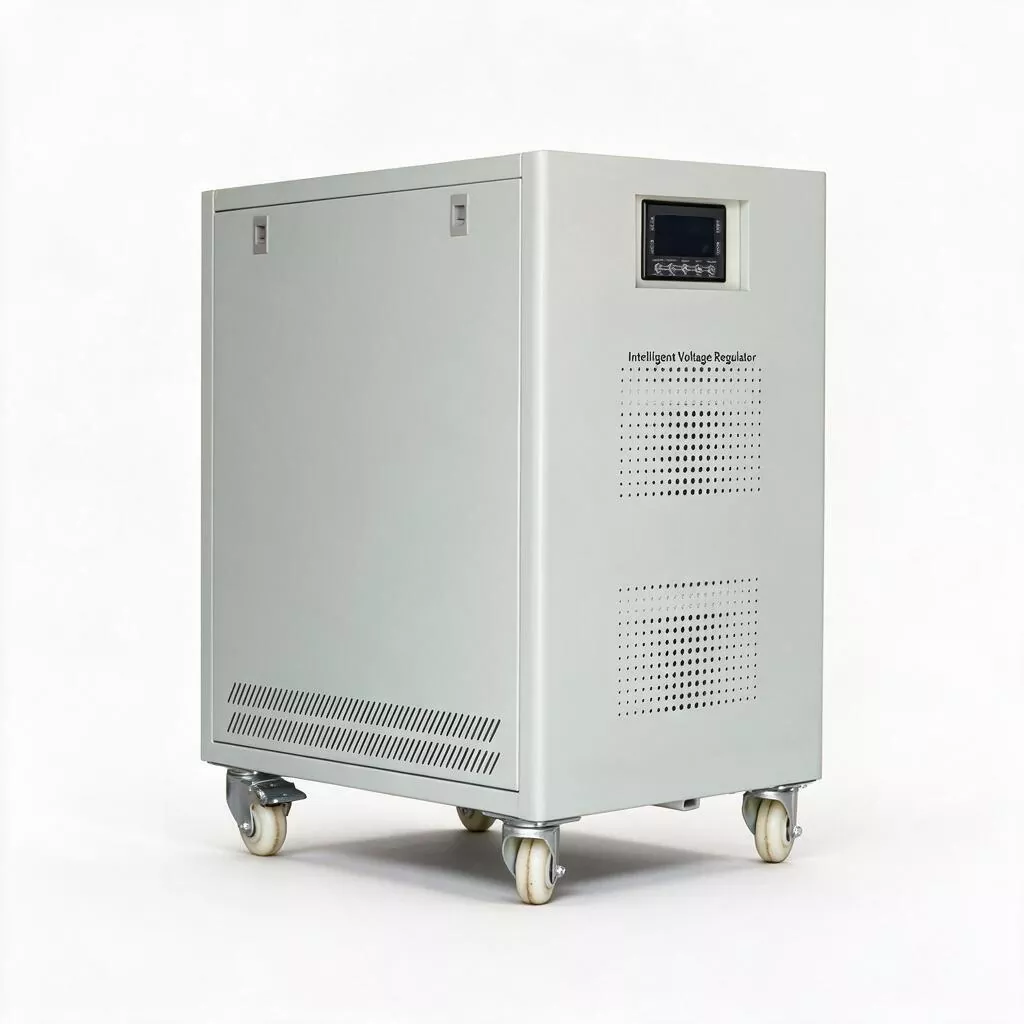

標準三相 4 線配線 (A/B/C/N/PE) を備え、デュアル周波数動作 (50/60Hz) をサポートします。 3 相 20KVA サーボ モーター AVR は、ディーゼル発電機セット、UPS システム、およびさまざまな可変周波数ドライブ (VFD) の入力段と互換性があります。デジタル LED パネルは相電圧を直感的に表示し、現場での迅速な検査を容易にします。

製品の用途

1. 中小規模の製造ライン: CNC 旋盤、フライス盤、マシニング センター、小型プレス ライン、自動組立ラインに安定した電力を供給し、加工精度を確保し、生産サイクル タイムを維持します。

2. 大型ビルの電源装置: 高層オフィスビル、ショッピングモール、病院のメインエレベータバンク、中央空調チラーユニット、消火ポンプ、換気システムに適しています。電圧変動によるエレベーターの挟み込みや冷却システムの保護停止を防ぎます。

3. 包装および食品機械: ピロー包装機、充填機、シーリング機、オーブンなど、頻繁に起動/停止サイクルを繰り返す機器に電圧安定化保護を提供し、コンタクターやモーターの耐用年数を延ばします。

4. レーザーおよび板金加工: レーザーおよびプラズマ切断機の CNC 制御ユニットおよび補助ガス ポンプにクリーンな電力を供給し、高電圧の故障や切断品質の問題を防ぎます。

5. 通信アグリゲーションルーム：地域アグリゲーションルームやエッジデータセンターのスイッチング電源や精密空調機の入力段に設置し、電圧異常による通信機器のダウンタイムを防止します。

6. 試験および検査装置: 大学の研究室や品質検査センターの環境試験室、動力計、高出力充放電試験機に安定した電圧基準を提供し、試験データの再現性を保証します。

カスタマイズサービス

KTACは、外装色、パッケージング方法、入出力電圧範囲、特殊機能モジュール（EMIフィルタ、雷保護装置、RS232/RS485監視インターフェースなど）のカスタマイズを含むOEM/ODMサービスをサポートしています。カスタマイズされたソリューションについては、お問い合わせください。

よくある質問

1. 機器に 15kVA ではなく 20kVA が必要かどうかを確認するにはどうすればよいですか?

同時に動作するすべての機器の合計電力 (kVA) を計算し、最大の単一モーターの始動サージ電流を考慮します。総動作電力が 12kVA ～ 15kVA の範囲にあり、頻繁に起動および停止する大型モーターや機器を使用する場合は、十分なヘッドルームを確保するために 20kVA モデルをお勧めします。合計電力が一貫して 10kVA 未満に留まる場合は、15kVA モデルで十分です。荷重計算ワークシートを無料でご提供いたします。

2. 20kVA 電圧安定器が低負荷で長期間動作した場合、問題は発生しますか?

いいえ、SBW シリーズはサーボモーターの電圧調整を利用しており、電子電圧安定器に見られる「最小負荷」要件はありません。 20% ～ 30% の軽負荷でも効率は 90% 以上を維持し、温度上昇が低いため実際にカーボン ブラシとトランスの寿命が延びます。

3. 独立した三相調整は、三相の不均衡の問題を完全に解決できますか?

はい。 3 相 20KVA サーボ モータ AVR は、各相の電圧サンプリングと補償調整を個別に実行し、各相の出力電圧を ±3% 以内の精度で安定させます。ただし、有効な電力供給ではなく電圧を調整することに注意してください。三相負荷電流のバランスが著しく不均衡である場合 (例: 50% 以上の差)、負荷分散を最適化することをお勧めします。

4. 機器のバイパス機能はどのように機能しますか?

内部過負荷、短絡、過熱、またはコンポーネントの故障が発生した場合、制御回路は負荷を主電源バイパス回路に自動的に切り替えます。この時点では、ユニットは単に導体として機能します。電圧調整が無効になっている間、下流の機器への継続的な電力供給は維持されます。同時に、パネルは可聴および視覚的なアラームをトリガーして、メンテナンス担当者に警告します。

5. カーボンブラシはどれくらいの頻度で交換する必要がありますか?

カーボンブラシの寿命は、電圧変動の頻度と負荷電流の大きさによって決まります。平均的なグリッド品質の標準的な動作条件下では、通常の耐用年数は約 3 ～ 5 年です。出力電圧の大きな変動が見られる場合、またはブラシが元の長さの 3 分の 1 まで磨耗した場合は、交換することをお勧めします。交換は簡単で15分以内に完了します。

6. ユニットを並列接続して容量を増やすことはできますか?

2 つの SBW 電圧安定器の出力を直接並列に接続することはお勧めできません。より高い電力出力が必要な場合は、SBW-30K、SBW-50K、またはそれ以上の定格モデルを選択するか、カスタムの大容量集中電圧安定化ソリューションについてお問い合わせください。
