3相15kVAサーボモータAVR

現代の産業および商業環境では、グリッド電圧の変動、低下、サージ、三相の不均衡がよく発生します。特に急速に発展している経済地域では、ピーク時間帯の低電圧と夜間の高電圧により、さまざまな電気機器が慢性的に「次善の」動作状態になる可能性があります。不完全な統計によると、工場設備の故障の 30% 以上は電力品質の問題に起因しています。生産中断、製品の廃棄、修理や交換の費用など、電圧の異常によって生じる直接的および間接的な損失は、電圧調整器自体の購入価格をはるかに超えることがよくあります。

SBW 3 相 15KVA サーボ モーター AVR は、SBW シリーズのサーボ モーターとカーボン ブラシ調整技術の実証済みの信頼性に基づいて構築されています。インテリジェントな CPU 制御ボードと統合されており、入力電圧の変化をリアルタイムで追跡し、迅速に (0.1 秒以内に) 応答し、補償電圧を自動的に調整して 380V、400V、または 415V (ユーザー設定可能) の安定した出力を維持します。その主な利点は次のとおりです。

· 最適化された容量: 15kVA の定格容量により、小型包装ライン、2 台のレーザー カッター、3 台の産業用ロボット、またはオフィス フロア全体の照明と空調システムなど、複数のデバイスに同時に電力を供給でき、重負荷に苦戦する小型ユニットやリソースを浪費する大型ユニットの非効率性を効果的に回避できます。

· 独立した 3 相レギュレーション: 各相は独立してサンプリングされ、制御されます。三相の負荷の不均衡が深刻な場合でも、ユニットは各相の電圧を個別に安定させ、いずれかの相の過剰な電圧によって単相機器が焼損するリスクを排除します。

・大幅な省エネとコスト削減：96%以上の効率と極めて低い内部電力損失により、長期稼働時の電気代を最小限に抑えます。

さらに、安定した電圧により、モーターやコンプレッサーなどの誘導負荷における銅損や鉄損が大幅に低減されるため、機器のメンテナンス間隔が延長され、全体的に大幅な省エネ効果が得られます。

製品パラメータ

統合設計の利点

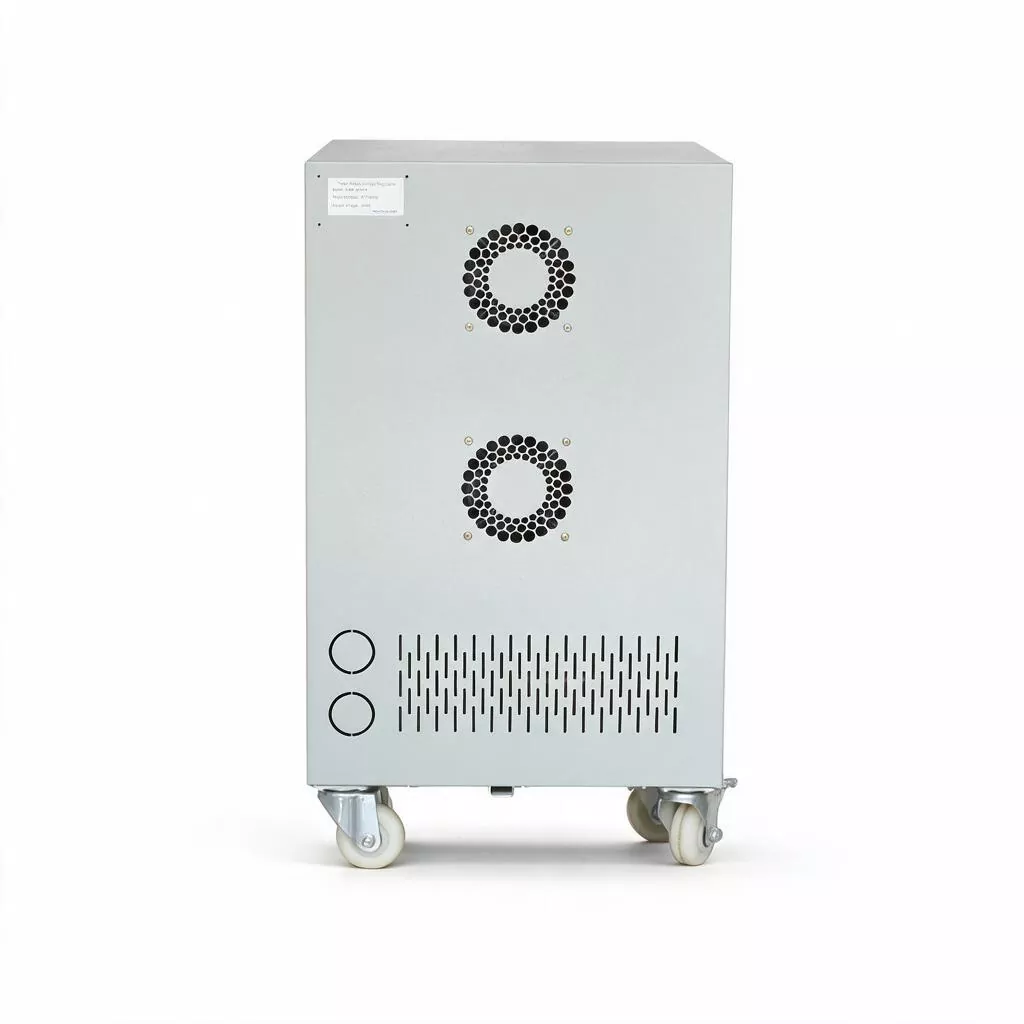

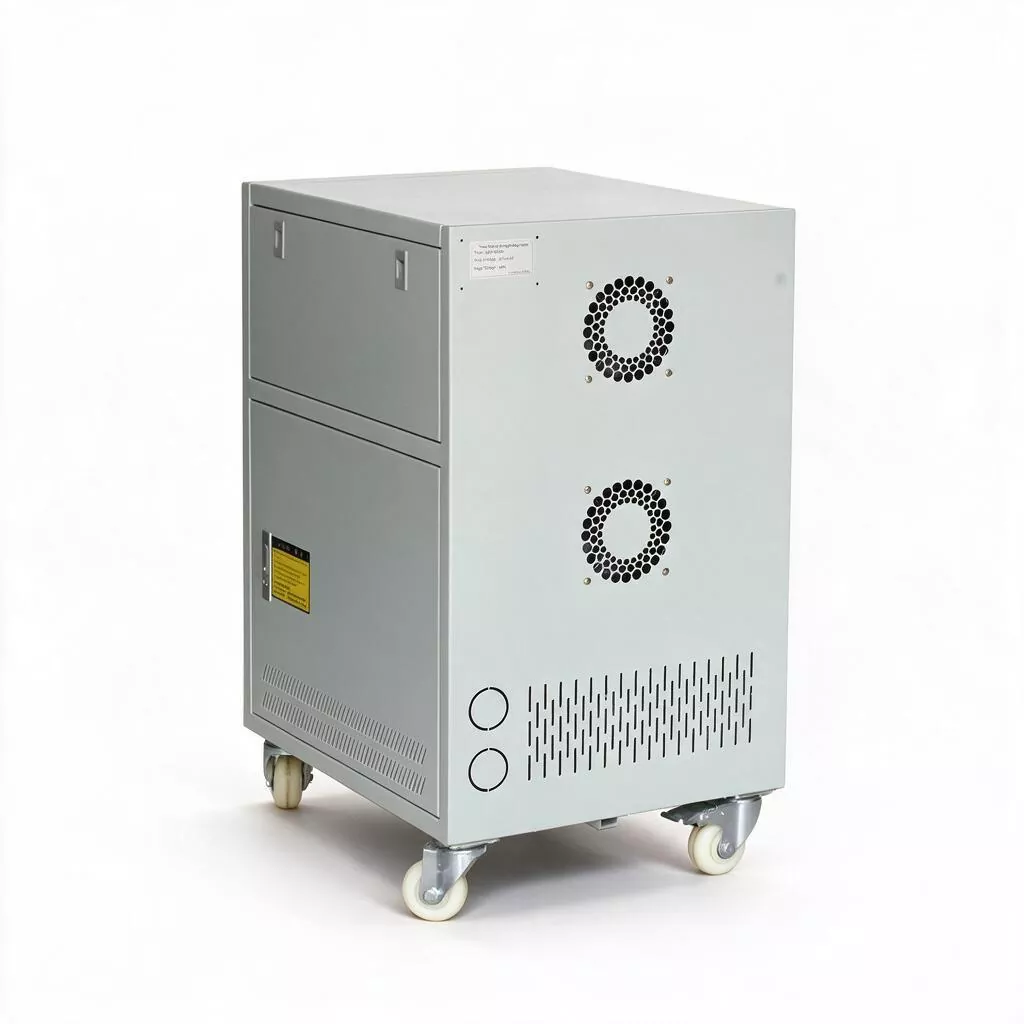

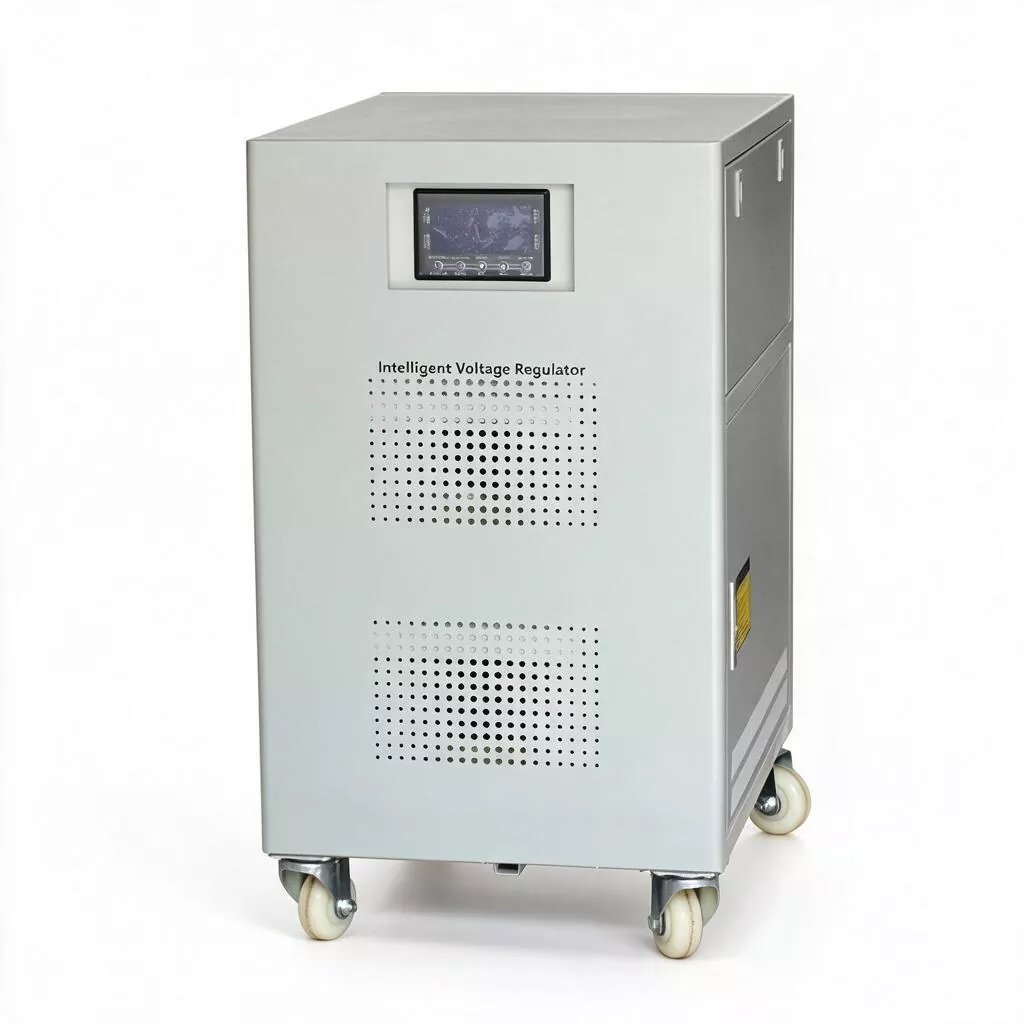

設置とメンテナンスの観点から見ると、三相 15kVA サーボ モーター AVR は、コンパクトな一体型キャビネット設計 (寸法わずか 500×380×670mm、正味重量 50kg) を特徴としており、三相 15KVA サーボ モーター AVR の輸送と配置が簡単です。インテリジェントな冷却ファンと複数の保護機構 (過負荷、過電圧、不足電圧、短絡、過熱、欠相、バイパス機能) が組み込まれており、無人自動運転が可能です。デジタル LED スクリーンには各相の電圧がリアルタイムで表示され、運用および保守担当者による簡単な検査が容易になります。

アフターサポート

KTAC TECHNOLOGY は、お客様が当社の機器を購入する際に、安心感と効率性に投資していることを理解しています。そのため、SBW-15kVA には標準の 2 年間保証が付いており、リモート監視インターフェイス (オプションの RS485) をサポートしているため、いつでも電圧品質を監視できます。また、特定の電圧範囲や機能要件を持つお客様向けに、柔軟なカスタマイズ サービスも提供しています。

主な特長

1. 容量のアップグレード

15kVA の定格容量を備えた 3 相 15KVA サーボ モータ AVR は、10kVA モデルよりも約 50% 多くの負荷電力を処理します。中規模加工工場、スーパーマーケット、病院の放射線科、データセンターなど、複数の機器への同時電源供給が必要な施設に最適です。

2. 電圧安定化性能

入力電圧範囲は ±20%、出力電圧精度は ±3%、応答時間は 1 秒未満 (10% の入力変化の場合) が特徴です。電圧のスパイクや電圧低下を効果的に除去し、機器の安定した動作を確保し、障害によるダウンタイムを削減します。

3. 独立した三相制御

3 相 15kVA サーボ モーター AVR は、位相独立制御技術を利用しています。各相は個別に制御され、三相出力のバランスを自動的に取り、単相の過電圧または不足電圧による機器の損傷を防ぎます。これは、照明、空調、モーターを含む混合負荷シナリオに特に適しています。

4. 超高効率

96% 以上の効率と 0.1% 未満の波形歪みを誇ります。追加の高調波は生成せず、電力網に汚染を引き起こしません。低損失設計により、長期的な運用コストが削減され、企業の省エネと排出量削減の目標に適合します。

5. 複数の保護

過負荷、過電圧、不足電圧、短絡、過熱、欠相に対する保護機能と自動バイパス機能を統合しています。異常が発生した場合、システムは自動的にバイパス電力に切り替わり、継続的な負荷動作を保証すると同時に、タイムリーなメンテナンスのために可聴および視覚的なアラームをトリガーします。

6. インテリジェントな監視

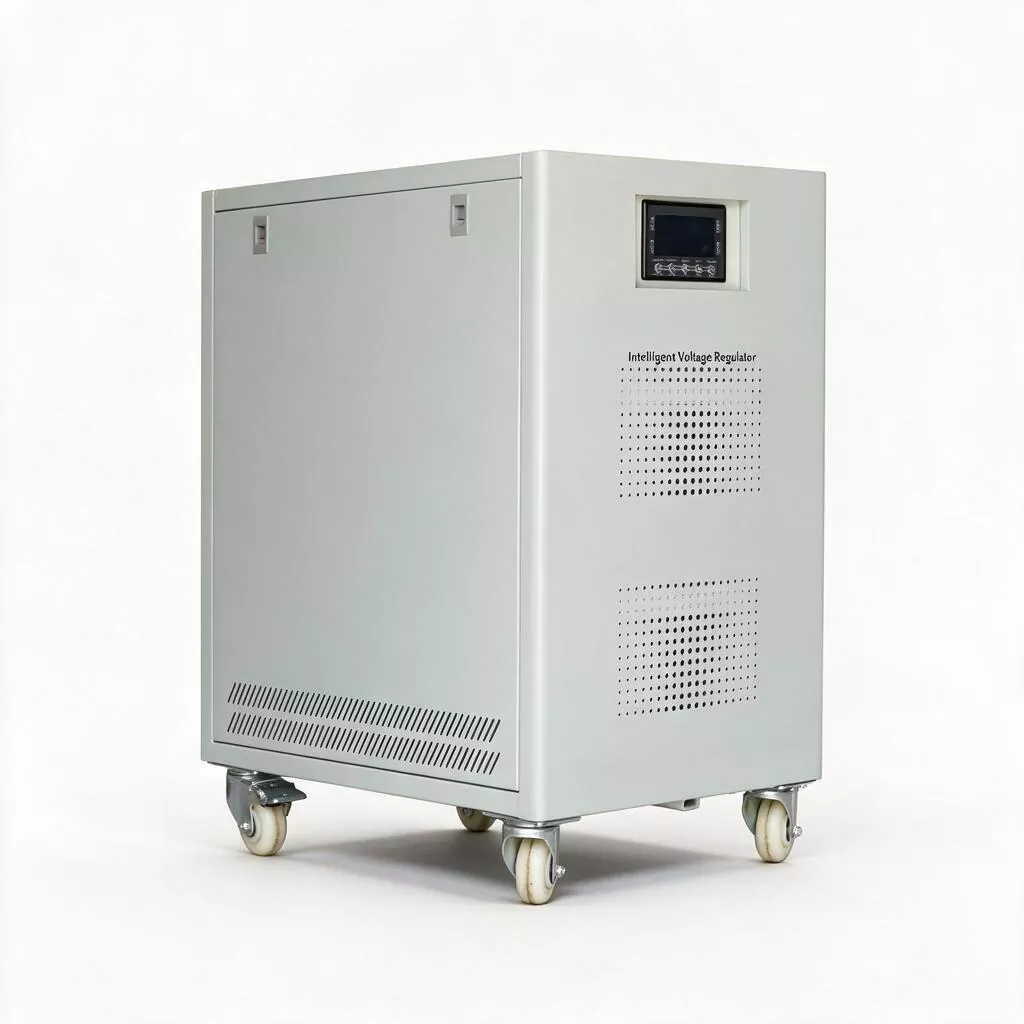

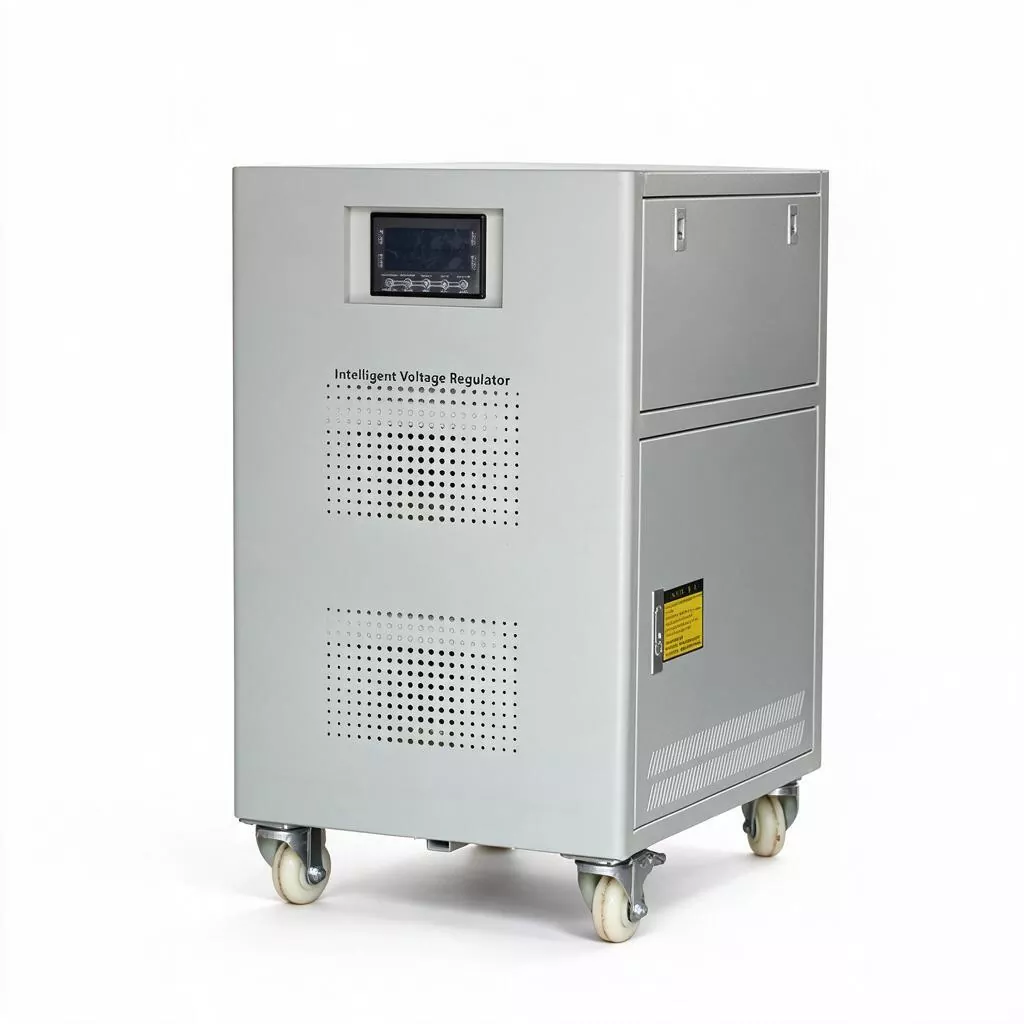

デジタル LED ディスプレイには、各相の電圧、電流、動作状態がリアルタイムで表示されます。オプションの RS485 通信インターフェイスを使用すると、ビルディング オートメーション システム (BAS) と統合して、リモート監視と集中管理が可能になります。

7. コンパクトかつ堅牢

寸法: 500×380×670mm;正味重量: 50kg。コンパクトな構造と産業グレードのコンポーネントが特徴です。動作温度範囲: -5°C ～ 40°C。相対湿度: <90%。工場、地下室、屋外配電盤などの環境に適しています。

製品の用途

1. 中小企業製造業：包装機械、食品加工機械、プラスチック成形機、CNC工作機械などに安定した電力を供給し、不良率を低減し、生産の継続性を高めます。

2. 商業ビルおよびオフィス複合施設：セントラル空調システム、エレベーター、消火ポンプ、セキュリティシステム、オフィス照明への安定した電力供給を確保し、電圧変動によるエレベーターの閉じ込めや機器の再起動などの問題を防ぎます。

3. 医療施設: 地域の保健センターや専門診療所の X 線装置、CT スキャナー、患者モニターなどの医療機器に適しており、診断の正確さと患者の安全を確保します。

4. 通信基地局とデータセンター：5G基地局、小規模データサーバールーム、ネットワークスイッチング機器にクリーンで安定した電力を供給し、データ損失や通信中断を防ぎます。

5. 輸送: 高速道路料金システム、信号機、トンネル照明などの重要なインフラで使用され、安全でスムーズな交通の流れを確保します。

6.教育研究：学校の実験室や研究機関の精密測定器や実験台に安定した電力を供給し、実験データの正確性と信頼性を確保します。

カスタマイズサービス

KTACは、外装色、パッケージング方法、入出力電圧範囲、特殊機能モジュール（EMIフィルタ、雷保護装置、RS232/RS485監視インターフェースなど）のカスタマイズを含むOEM/ODMサービスをサポートしています。カスタマイズされたソリューションについては、お問い合わせください。

よくある質問

1. SBW-15KVA モデルと 10KVA モデルの主な違いは何ですか?

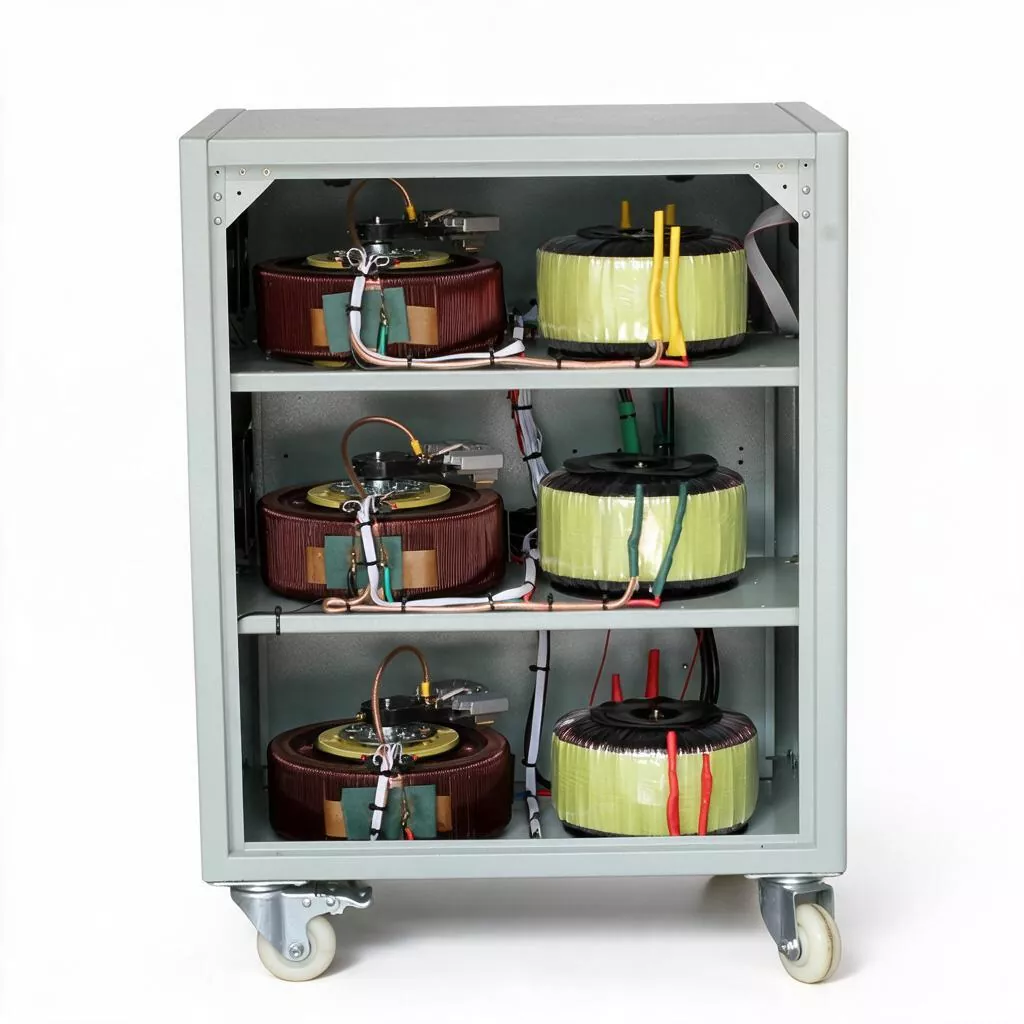

主な違いは定格容量です。15KVA モデルはより高い電力負荷を処理できるため、より多くの機器やより高電力の個々のユニットが含まれるシナリオに適しています。物理的寸法は同じですが、15KVA モデルはより大きな内部変圧器とより大容量のカーボン ブラシ アセンブリを備えています。より重く (50kg 対 42kg)、より安定したパフォーマンスを提供します。

2. 三相 15KVA サーボ モーター AVR は不平衡三相負荷をサポートしますか?

はい。 SBW シリーズは、独立した三相レギュレーション技術を利用し、各相の電圧を個別にサンプリングして制御します。これにより、相負荷間に大きな差がある場合でも、各相の出力が安定し、電圧が指定された精度範囲内に維持されます。

3. 専門家による取り付けが必要ですか?

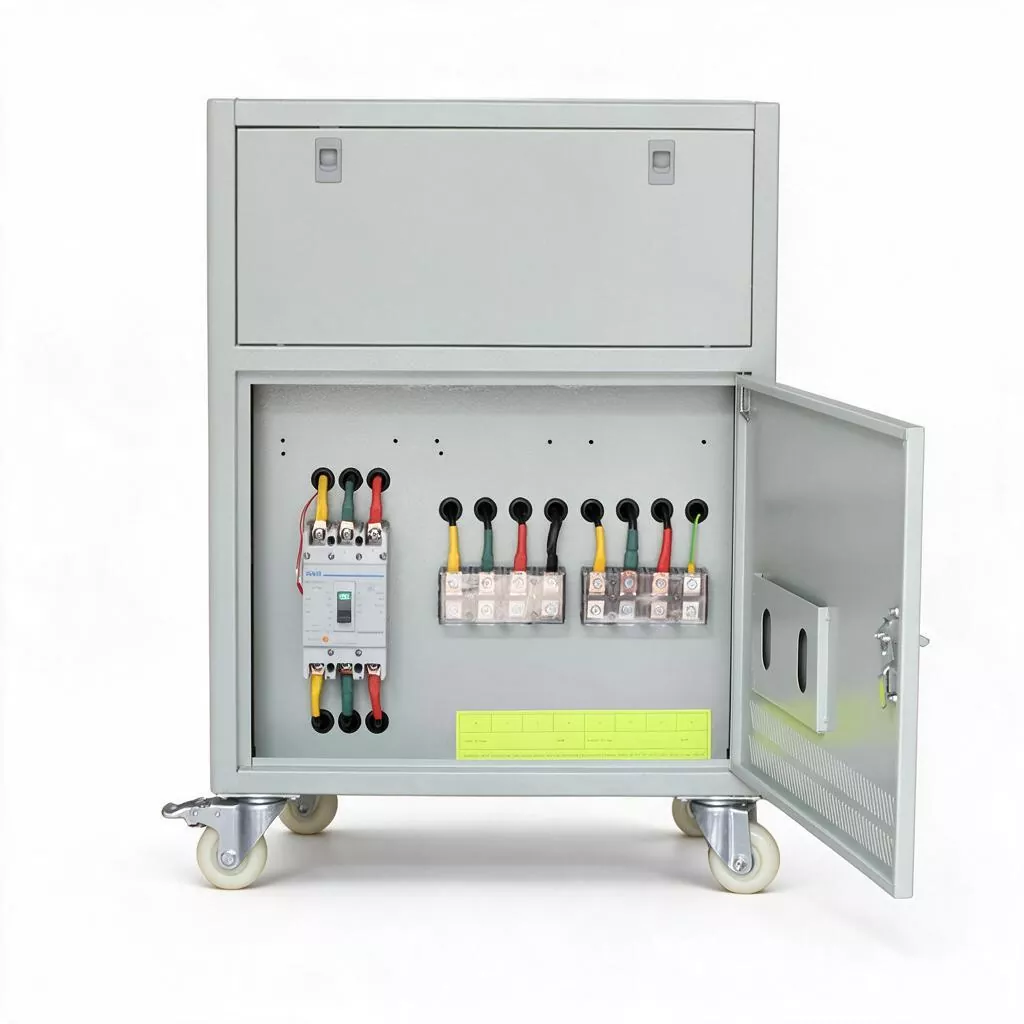

資格のある電気技師による取り付けをお勧めします。配線は三相4線式(A/B/C/N/PE)で簡単です。詳細な設置マニュアルと配線図を提供し、必要に応じて遠隔ガイダンスやオンサイトサービスを手配することもできます。

4. 電圧安定器自体は多くの電力を消費しますか?

いいえ、SBW-15KVA の効率は 96% 以上で、内部損失は定格容量の 4% 未満です。全負荷時には、1 時間あたり約 0.6 kWh を消費します。これは、電圧の不安定性によって保護された機器が被る可能性のある潜在的な損失に比べれば無視できる量です。

5. 故障により下流機器への電源供給に影響はありますか?

いいえ。このユニットには自動バイパス機能が組み込まれています。内部障害または過負荷が発生した場合には、直接主電源接続に自動的に切り替わり、負荷機器が動作し続けることが保証されます (ただし、この間、電圧調整は停止されます)。また、障害アラームをトリガーして保守担当者に警告します。

6. 保証とサービス条件は何ですか?

標準的な 2 年間の保証と生涯技術サポートを提供します。全国に展開するサービスネットワークにより、修理、メンテナンス、交換部品などお客様のニーズに迅速に対応します。ご要望に応じて定期点検サービスもご利用いただけます。
