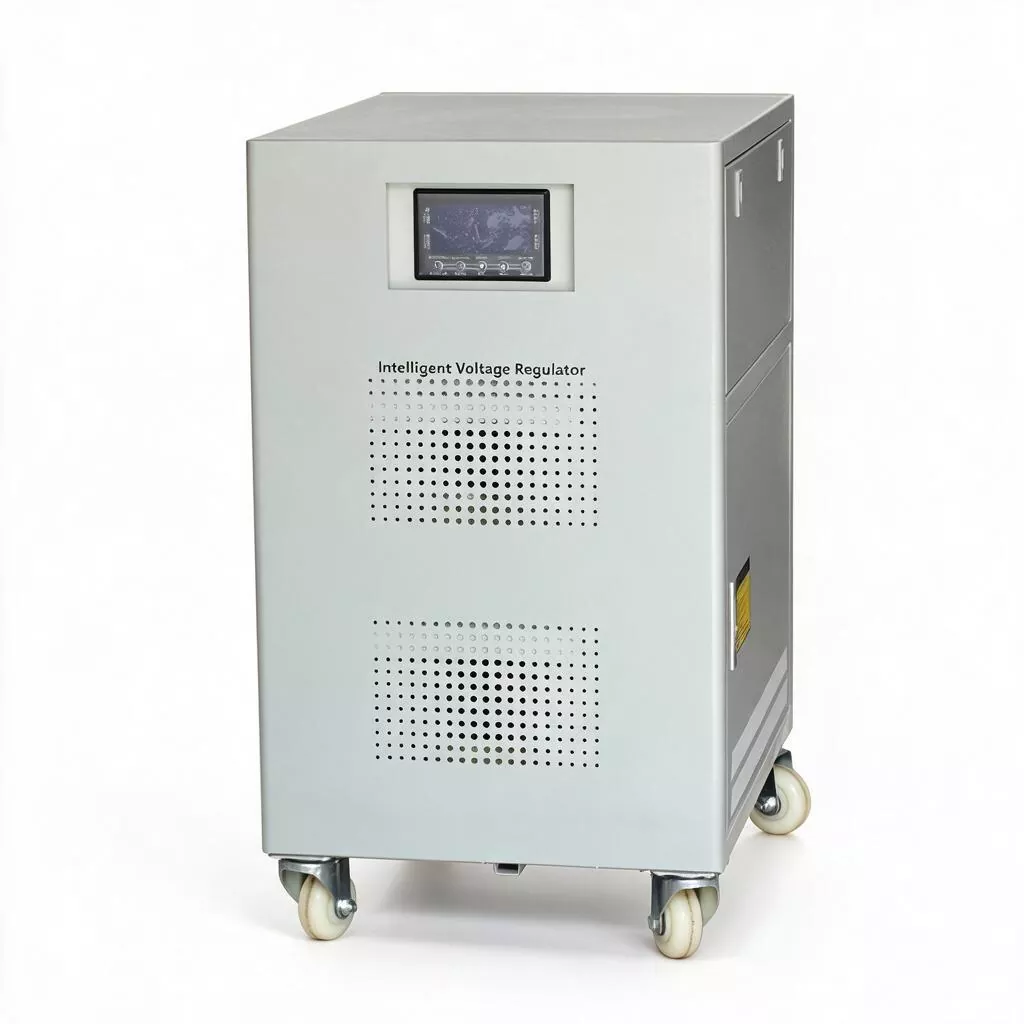

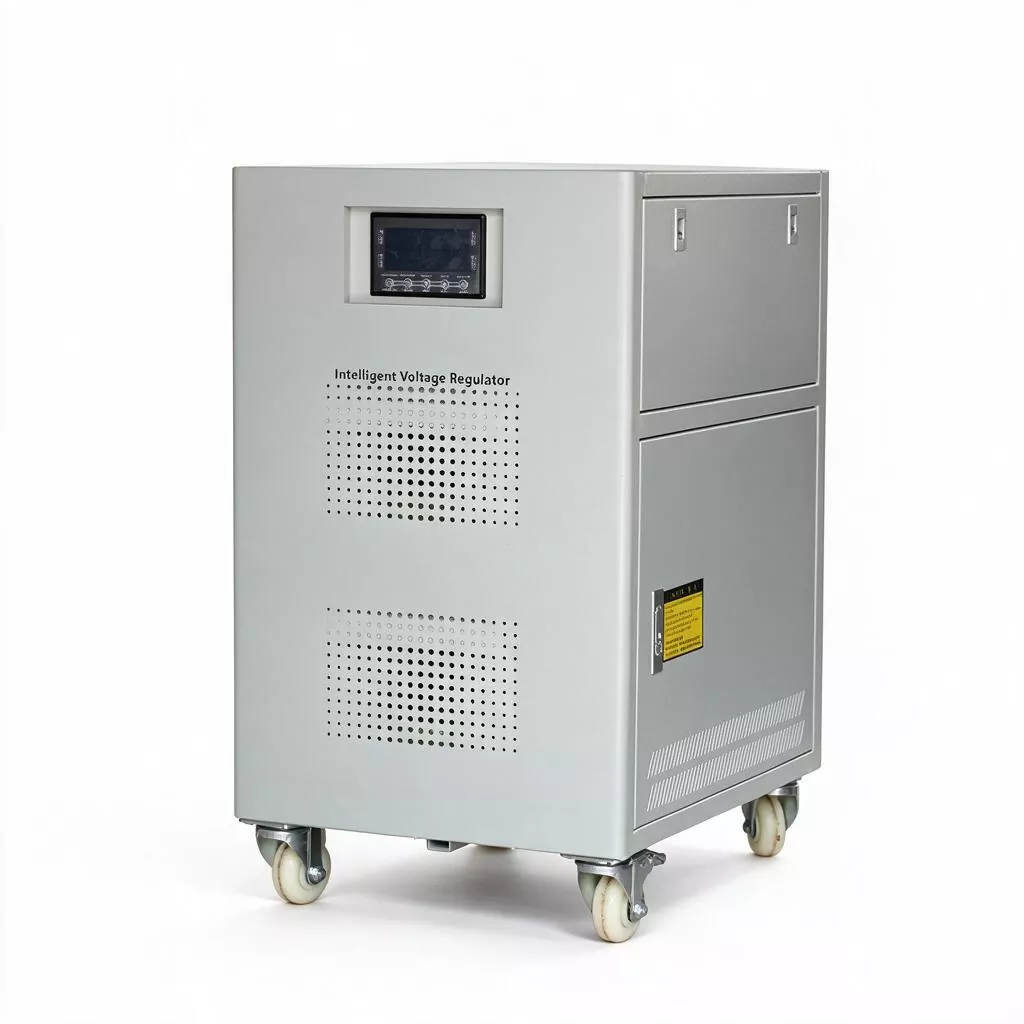

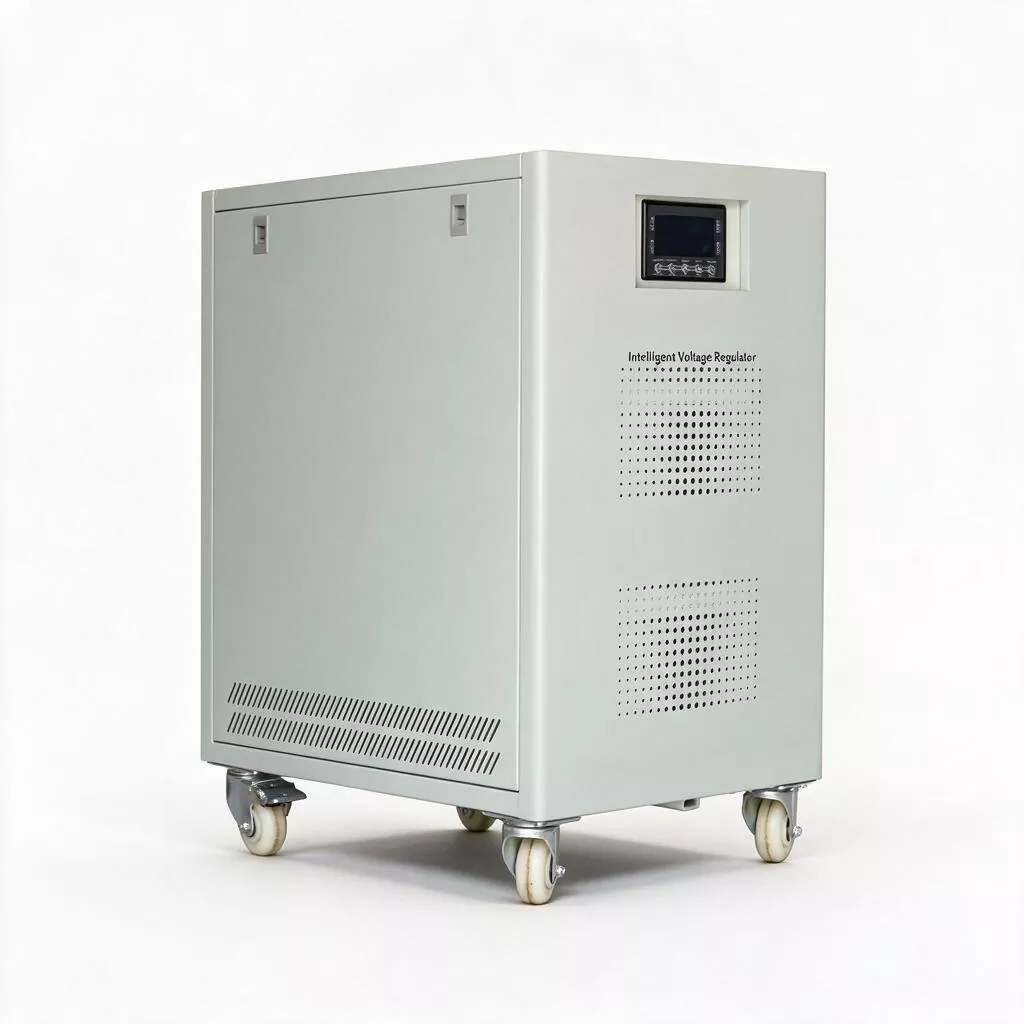

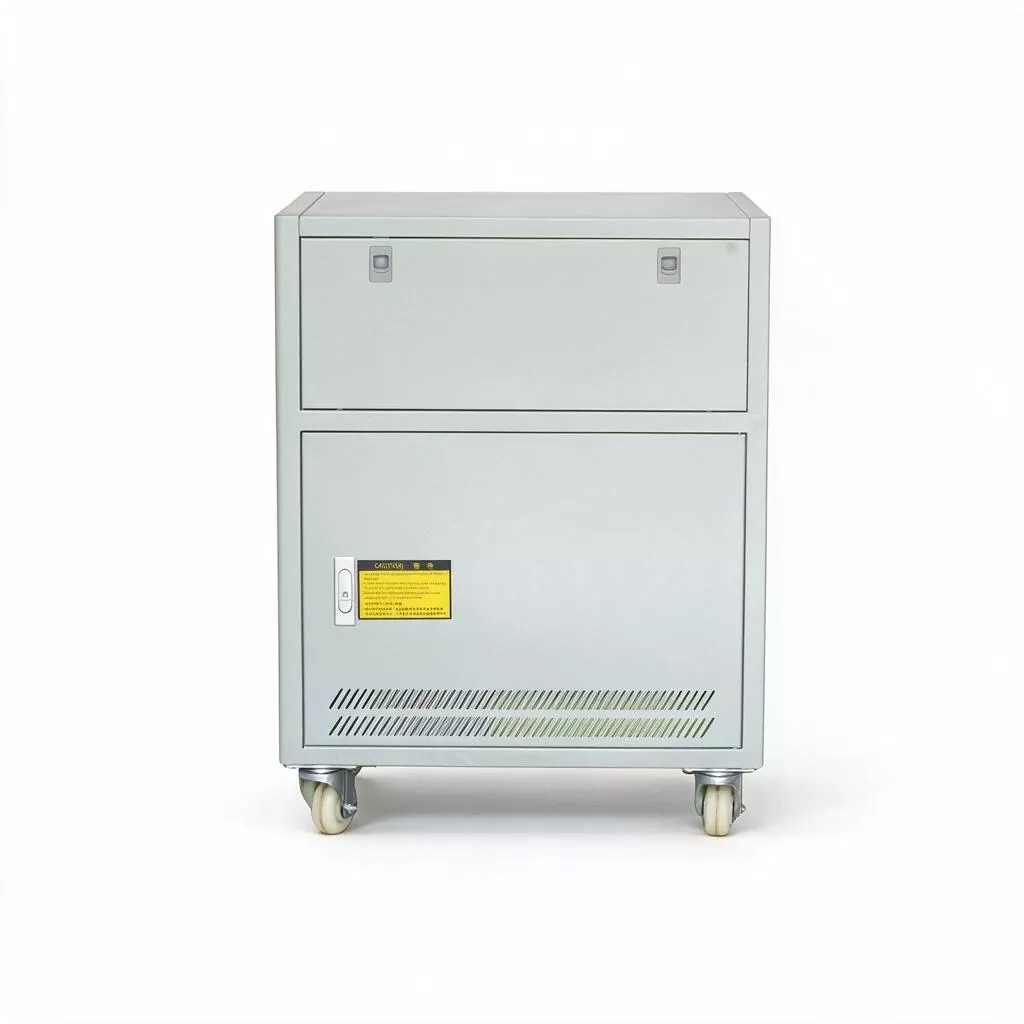

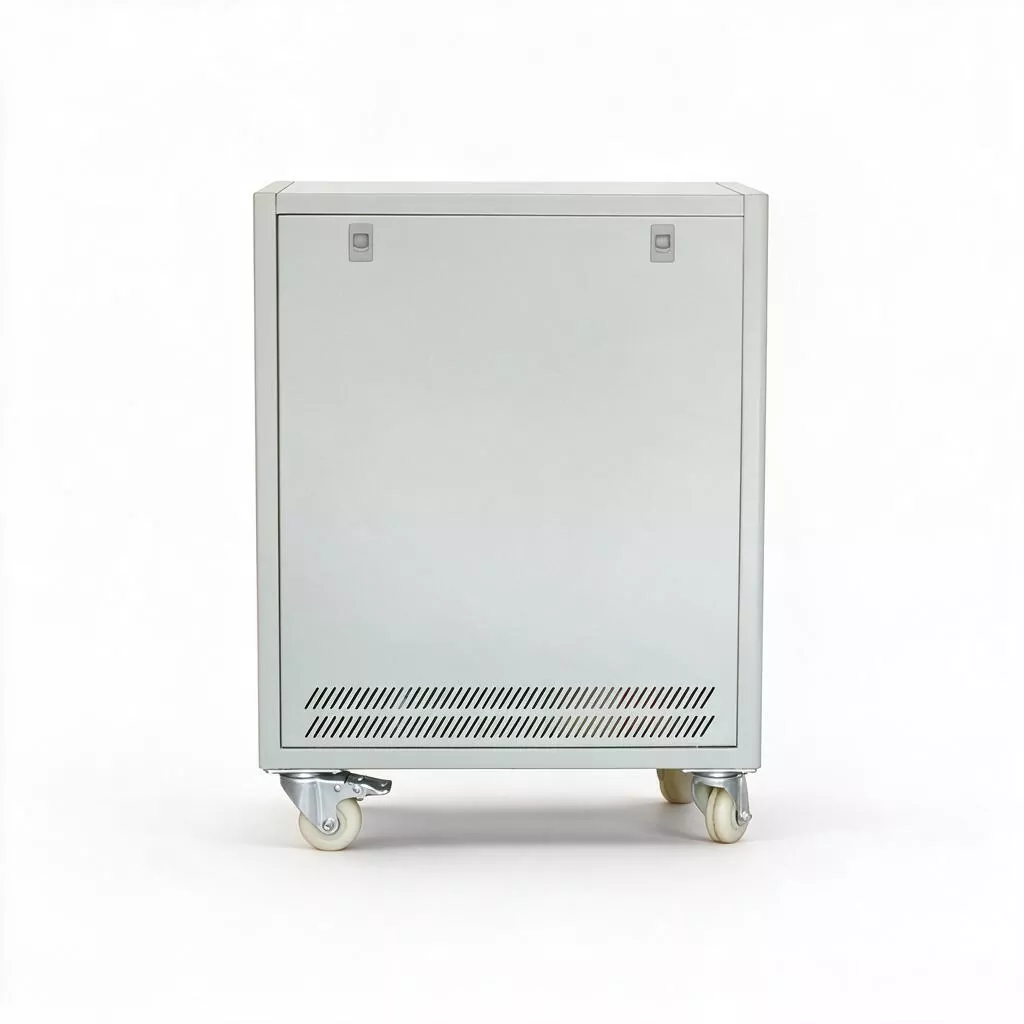

3相50kVAサーボモータAVR

現代の工場や大規模な商業施設には、周波数変換器、サーボドライブ、UPS、スイッチング電源、LED 照明ドライバーなどの非線形負荷が多数搭載されています。これらは動作中に大量の高調波電流 (主に 5 次、7 次、および 11 次高調波) を生成します。

これらの高調波は、電圧安定器自体の発熱と損失を悪化させるだけでなく、さらに深刻なことに、電力網に逆注入され、変圧器巻線のさらなる温度上昇、中性線の過負荷加熱、無効電力補償コンデンサバンクの過電流破壊を引き起こし、さらには受電線のメインスイッチの誤作動を引き起こすこともあります。

さらに、三相負荷の不均衡は中性点ドリフトを引き起こし、配電室の低圧側の三相電圧にさまざまな程度の偏差を引き起こし、バス全体のすべてのユーザーの電力品質に影響を与えます。

3 相 50KVA サーボ モーター AVR は、単純な電磁電圧調整装置ではありません。

1. 双方向電気絶縁：変圧器の電磁結合を補償することで、SBW-50KVAは入出力間に自然な電気絶縁層を形成し、下流の敏感な機器に侵入する電力網側からの雷サージや電圧スパイクを効果的に弱め、負荷側から電力網側への高調波電流の逆注入を抑制します。

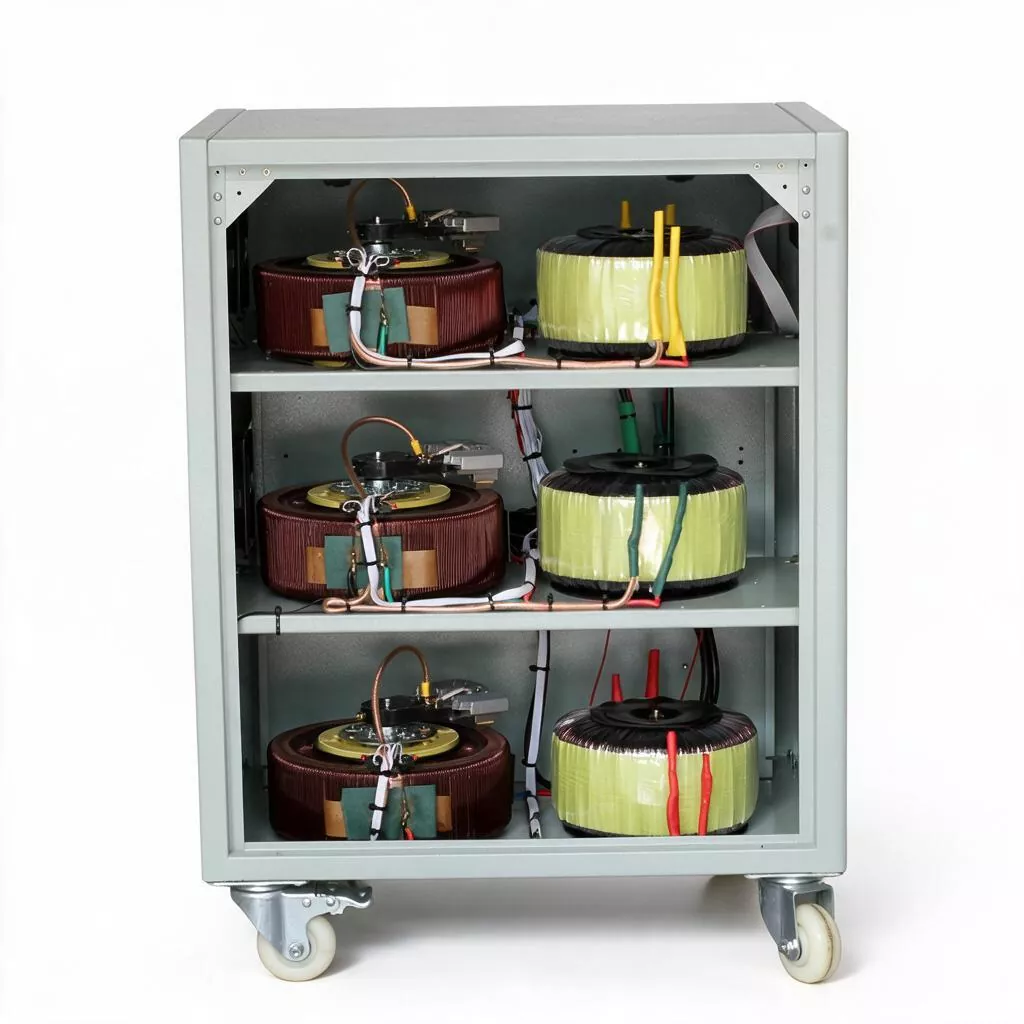

2. 三相独立デカップリング制御: 各相に独立したサンプリング、制御、サーボ駆動回路があります。後端の負荷が著しく不平衡な場合でも（たとえば、A 相が多数の単相照明やオフィス機器に接続され、B 相と C 相が三相電源に接続されている）、電圧安定化装置は三相出力電圧を精度範囲内で安定させることができるため、中性点ドリフトによって引き起こされる非対称母線電圧の問題が解消され、変圧器の低電圧側の損失が低減されます。

3. 高い耐性と耐衝撃性能: IGBT/SCR によるチョッピング制御に依存する電子方式とは異なり、本製品は電磁誘導サーボ制御を採用しており、スイッチング周波数高調波が発生せず、出力波形歪み率は 0.1% 未満です。また、トランスやカーボンブラシなどの部品は非常に高い短期耐熱性を備えており、大型コンプレッサーやファン、プレスなどの起動時の定格電流の数倍のサージ衝撃にも平然と対処でき、電子機器のような過電流バイパス保護が作動しにくくなっています。

4. システムレベルの監視と相互接続: この製品は、RS485 通信インターフェイスとドライコンタクトアラーム信号用に予約されており、工場エネルギー管理システム (EMS) または電力監視システム (SCADA) にシームレスに統合でき、入出力電圧、負荷電流、内部温度などの主要パラメータのリアルタイム遠隔監視を可能にし、フロントエンドサーキットブレーカー、ATS デュアル電源スイッチングキャビネットとの相互接続をサポートし、完全なインテリジェント電源保証システムの構築をサポートします。

製品パラメータ

主な特長

1. 双方向の電気エネルギーの浄化

補償変圧器の電磁絶縁特性を利用することで、負荷側から電力網への高調波（特に 5 次、7 次、11 次高調波）の逆伝送を効果的に遮断し、変圧器や無効電力補償装置の故障リスクを軽減します。同時に、電力網側での電圧のちらつきやサージの影響を抑制し、高精度の負荷に純粋な電源を提供します。

2. 三相独立高精度レギュレーション

相ごとに独立したサンプリングおよび制御技術を使用して、各相の電圧が個別に検出され、補償されます。三相負荷電流が著しく不平衡（不平衡度 > 30%）している場合でも、出力三相電圧は通常の状態で ±3% 以内にとどまり、中性点ドリフトによって引き起こされる安全上の危険や追加の損失を根本的に排除します。

3. 強力な短期過負荷容量

電磁誘導動作原理に基づいており、自然な過負荷マージンを備えており、定格電流の 8 倍を超える短時間 (5 秒以下) の起動衝撃に耐えることができ、特に大型電力周波数変換器、中周波炉、大型昇降装置など、頻繁に起動/停止する衝撃負荷に適しています。

4. ゼロ高調波出力

出力波形は標準的な正弦波で、波形歪み率は 0.1% 未満であり、追加の高調波は生成されません。従来の電子電圧安定器と比較して、電力網に高周波干渉が入らないため、厳しい電磁環境要件がある医療、精密検査、通信の場所に特に適しています。

5. 冗長デュアルバイパス保護

手動/自動デュアルバイパス機能を統合。電圧安定化装置に内部障害が発生した場合、または定期メンテナンス中に、バイパス スイッチを介して直接電源供給モードにシームレスに切り替わり、負荷が電力を失わないようにすることができます。メンテナンスが完了したら、3 相 50KVA サーボ モータ AVR を電圧安定化モードに戻すことができ、プロセス全体をシャットダウンする必要はありません。

6. 大容量放熱と超長寿命設計

50KVAレベルの発熱に対して、大型ヒートシンクとインテリジェントな温度制御速度調整ファンを採用し、全負荷時の温度上昇を60℃未満に抑えます。 A グレードの高絶縁レベルの材料と輸入された耐摩耗性カーボン ブラシを選択することで、全体の設計寿命は 15 年を超え、ライフサイクル全体にわたる総合コストは同様の電子電圧安定器よりもはるかに低くなります。

7. コミュニケーションの高度な統合

標準構成には、RS485 通信インターフェイス (Modbus-RTU プロトコル)、およびオプションの Profibus-DP またはイーサネット通信モジュールが含まれます。制御室の三相電圧、電流、温度、警報状態をリアルタイムに読み取ることができ、無人運転や予知保全が可能になります。

製品の用途

1. 精密製造およびハイエンド機器：半導体パッケージングおよび検査ライン、SMTはんだ付け機、精密金型加工センターのCNC装置群にゼロ高調波で安定度の高い純度の高い電源を提供し、歩留まりを向上させます。

2. 大規模医療施設向け電源：三次病院の放射線科や核医学部門のCT装置、MRI（磁気共鳴）システム、線形加速器などの大型医療画像機器のフロントエンド電圧安定化と高調波絶縁に使用され、画像品質と機器の安全性を確保します。

3. データセンターとエッジ コンピューティング ノード: 中小規模のデータ ルームおよび 5G コア コンバージェンス データ ルームのスイッチ電源と精密空調システムに電圧安定化と高調波制御を提供し、UPS 入力高調波損失を削減し、バッテリ寿命を延長します。

4. 車両製造および自動車部品生産ライン: 溶接ロボットワークステーション、塗装ロボット、大型プレスラインに制御キャビネットとサーボドライブシステムを提供し、多軸リンクの精度を確保し、電圧変動による溶接飛沫や塗装欠陥を回避します。

5. 大規模商業施設: ショッピング モール、5 つ星ホテル、大規模な展示ホールに設置されている主配電室は、フロア全体または建物全体の電力と照明、エスカレーター、中央空調ユニットの電力品質を集中的に最適化します。

6. 化学および製薬産業: 反応容器撹拌モーター、遠心分離機、エアコンプレッサーグループに電圧安定化保護を提供し、モーター周波数変換器によって生成される高調波が DCS 制御システムや現場の機器に干渉するのを抑制します。

サポートのカスタマイズ

KTACは、外観色、パッケージング方法、入出力電圧範囲、特殊機能モジュール(EMIフィルタデバイス、雷保護デバイス、RS232/RS485監視インターフェースなど)などを含む3相50KVAサーボモータAVR OEM/ODMサービスを提供しています。カスタマイズされたソリューションについては、お問い合わせください。

よくある質問

1. 50KVA 電圧安定器は本当に「高調波絶縁」効果を達成できますか?

はい。 SBW-50KVA は補償トランスの原理に基づいて動作し、入力と出力の間を電磁的に絶縁します。高周波高調波 (特に 5 次高調波以上) に自然な減衰効果があります (通常は 30% ～ 50% 減衰可能)。同時に、(PWM タイプの電子機器とは異なり) スイッチング周波数の高調波が生成されないため、負荷側から電力網への高調波の逆汚染を大幅に軽減できます。より徹底した高調波制御が必要な場合は、事前にアクティブ フィルター (APF) またはパッシブ フィルター ブランチを追加できます。

2. このデバイスが配電システムに接続されている場合、フロントエンド回路ブレーカーの要件は何ですか?

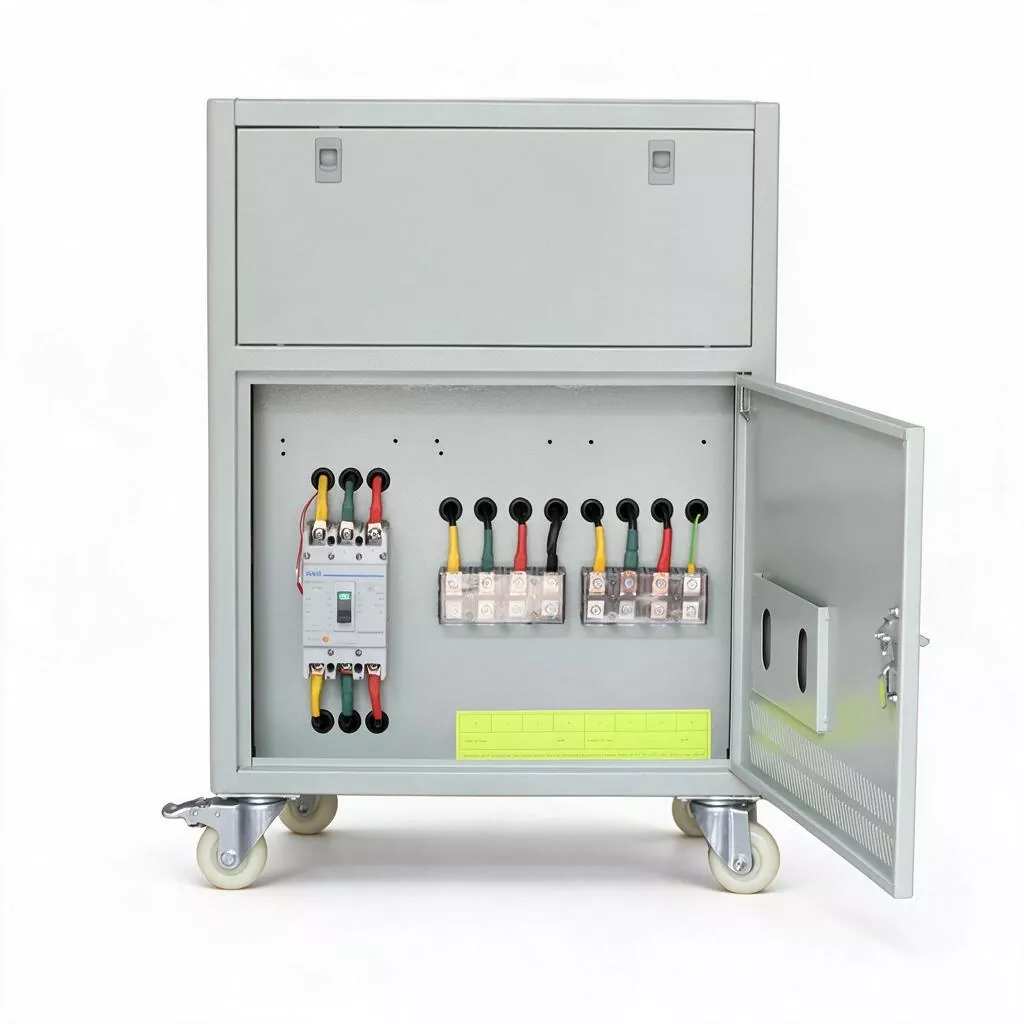

50KVAモデルの定格電流は約76A（三相380V）です。モータ系負荷の起動サージやある程度の容量余裕を考慮し、前段に定格100A～125Aのプラスチックケース遮断器(MCCB)を構成し、C/Dタイプのトリップカーブを選定することを推奨します。入力ケーブルは YJV 3×25mm² + 2×16mm² 以上の仕様を使用することをお勧めします。具体的な要件は、電圧降下の実際の線路長に基づいて計算する必要があります。

3. 三相独立調整は、不平衡負荷によって引き起こされる過剰な総中性電流の問題を解決できますか?

電圧の不均衡の問題は解決できますが、三相独立レギュレーションは各相の電流を強制的に分配するのではなく、各相の電圧を調整します。負荷側の三相電流が著しくアンバランスである場合（たとえば、その差が 50A を超える場合）、電圧安定化装置は三相電圧の対称性を確保できますが、中性点電流を低減することはできません。この場合、配電端末での単相負荷を均等に分散することを推奨しており、負荷分散分散計画のご相談も承ります。

4. 3 相 50KVA サーボ モーター AVR にはバイパス モードでの保護機能がありますか?

手動バイパスモードでは、電圧安定器の過負荷および過電圧電子保護機能は機能しません。現時点では、リアエンド機器には主電源から直接電力が供給されるため、電圧安定化保護は失われますが、連続性は維持されます。バイパス運転中はできるだけ早くメンテナンスを手配することをお勧めします。自動バイパス（障害切り替え）中も、機器は主電源の状態を監視します。主電源が重大な異常で安全しきい値を超えている場合でも、一部の保護信号がフロントエンドのサーキット ブレーカーをトリガーして警報を発する可能性があります。

5. 50KVA モデルの冷却ソリューションの特別な機能は何ですか?

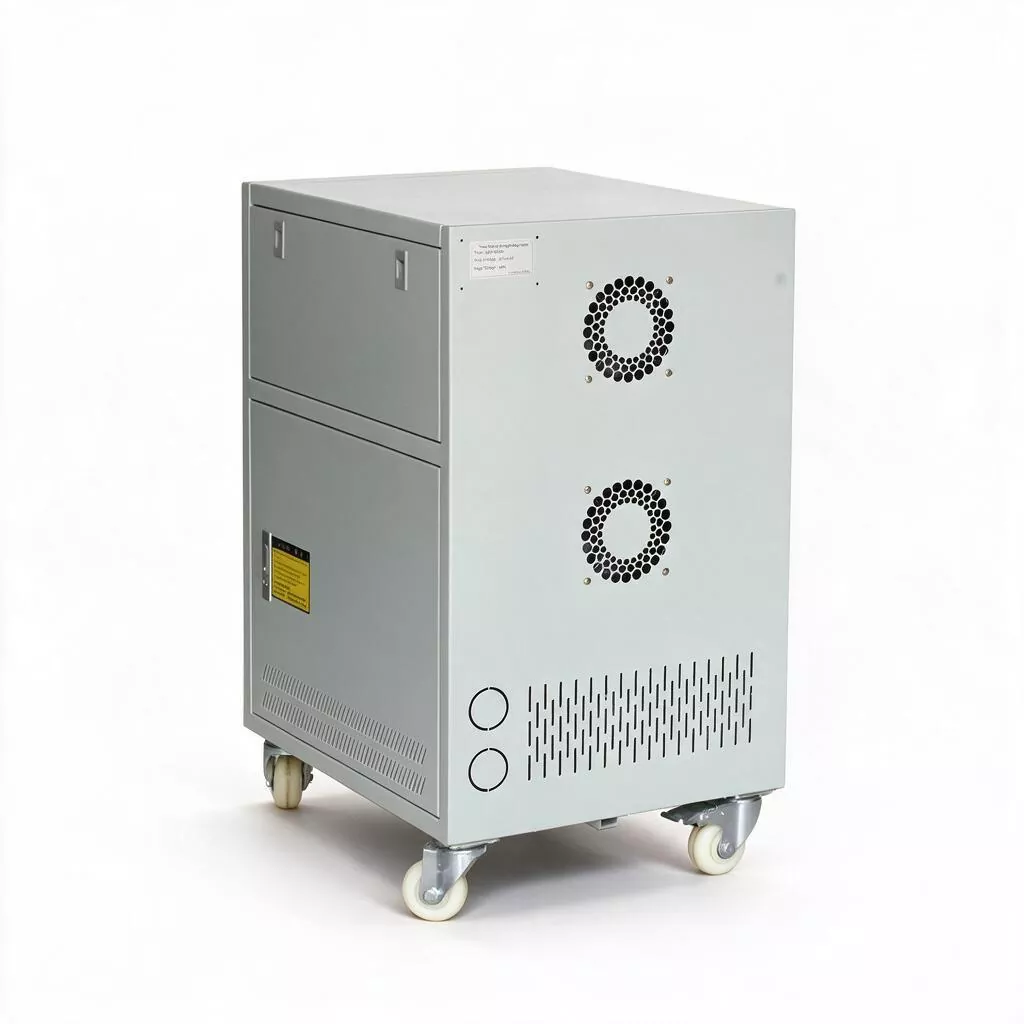

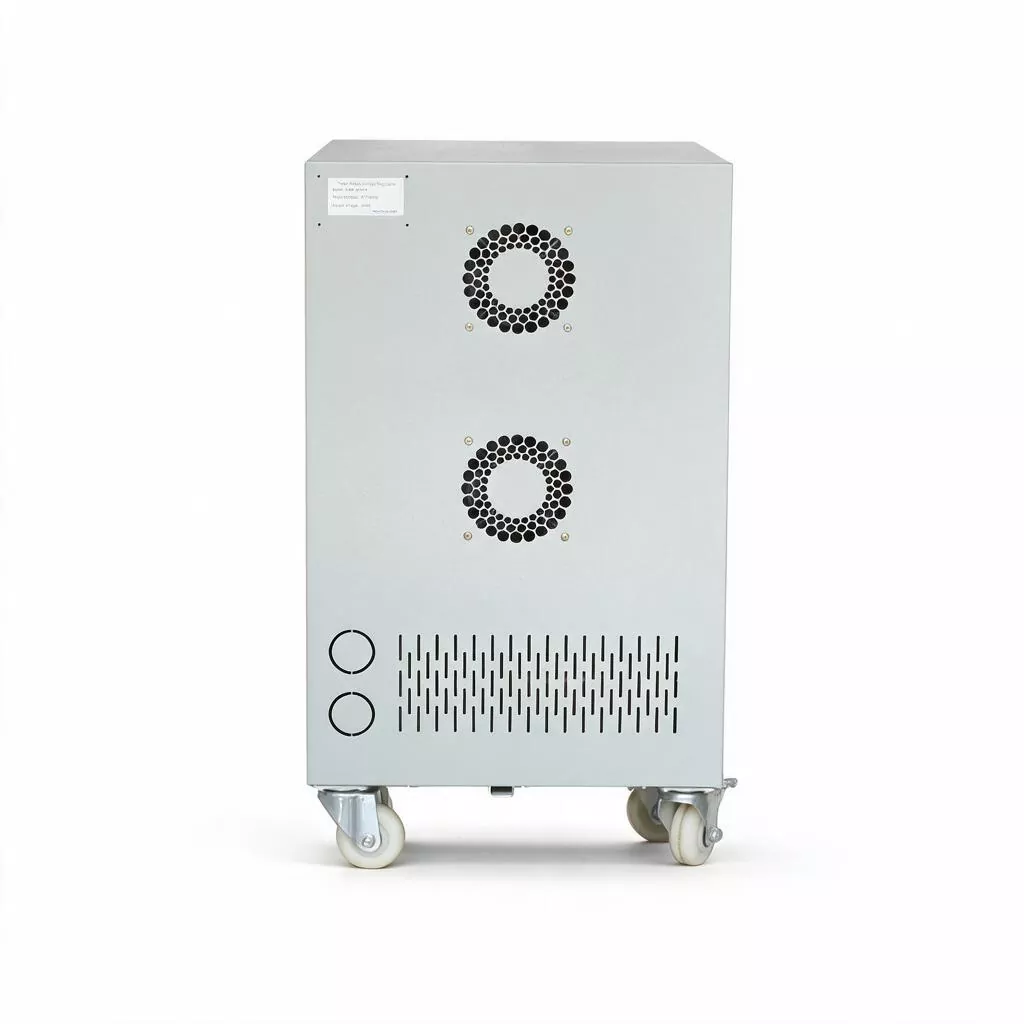

50KVAモデル（約2KW）は小電力モデルに比べて電力損失と発熱が大幅に大きくなります。 「銅管ラジエーター+インテリジェントダブルボールベアリングファン」の強化された冷却ソリューションを採用し、内部温度に応じてファン速度が無段階に自動的に調整されます。全負荷40℃の環境下において、内部温度上昇を60℃以内に厳密に抑制します。設置の際は放熱と換気のため、装置の前後左右に30cm以上の隙間を確保することを推奨します。

6. カーボン ブラシからの粉塵は配電盤内の他の電気部品に影響を与えますか?

カーボンブラシは長期間の摺動動作により微量の黒鉛粉が発生します。キャビネット内に専用の集塵トラフと着脱可能な防塵フィルタースクリーンを設置しました。ほこりのほとんどは機械の底部に集められ、配電盤内に逃げることはありません。半年に一度、掃除機を使って底部の集塵口を掃除することをお勧めします。これは操作が非常に便利です。
