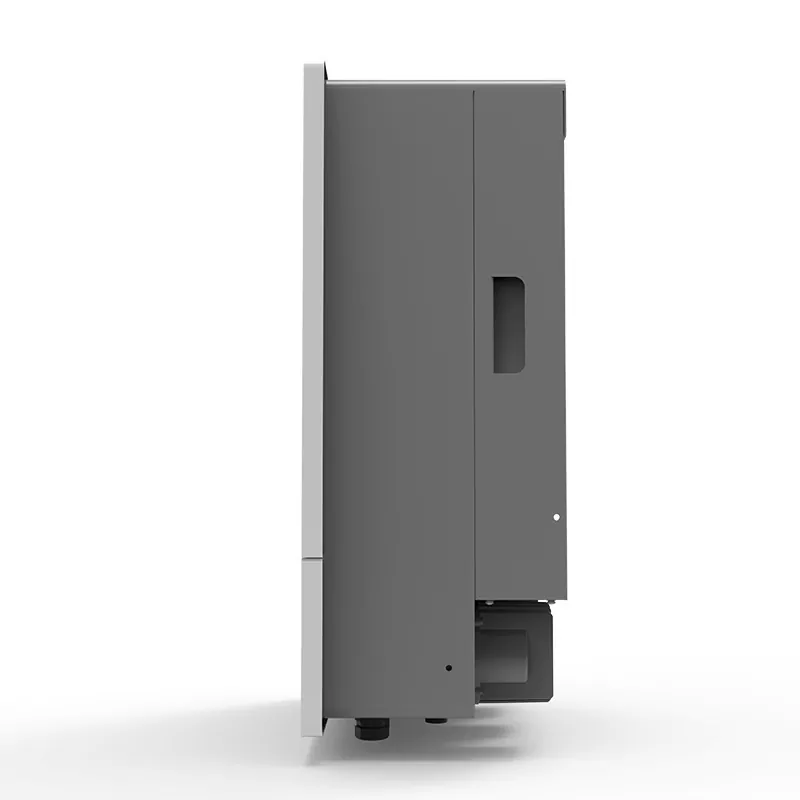

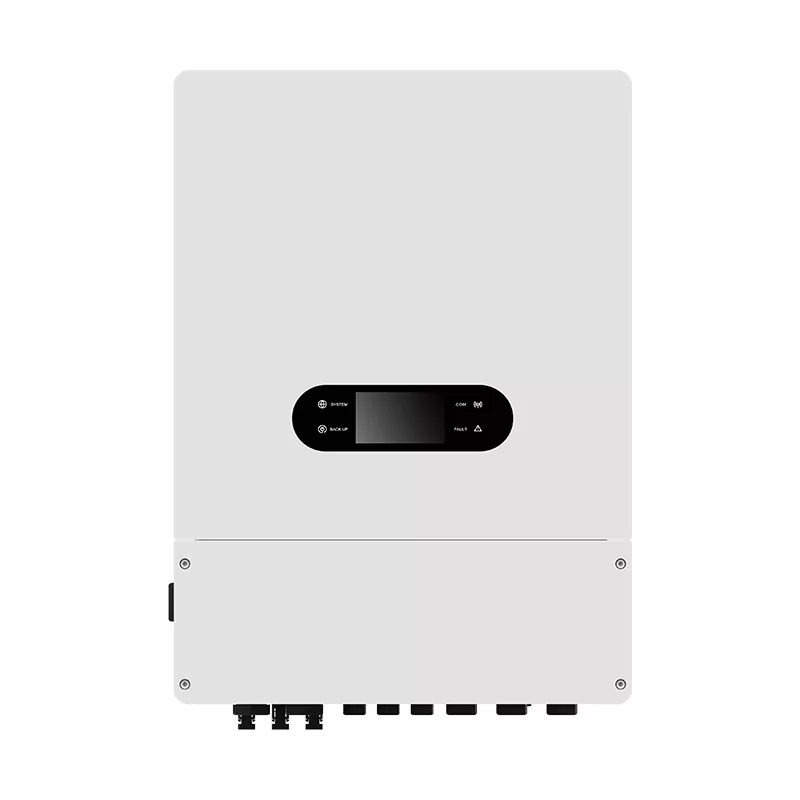

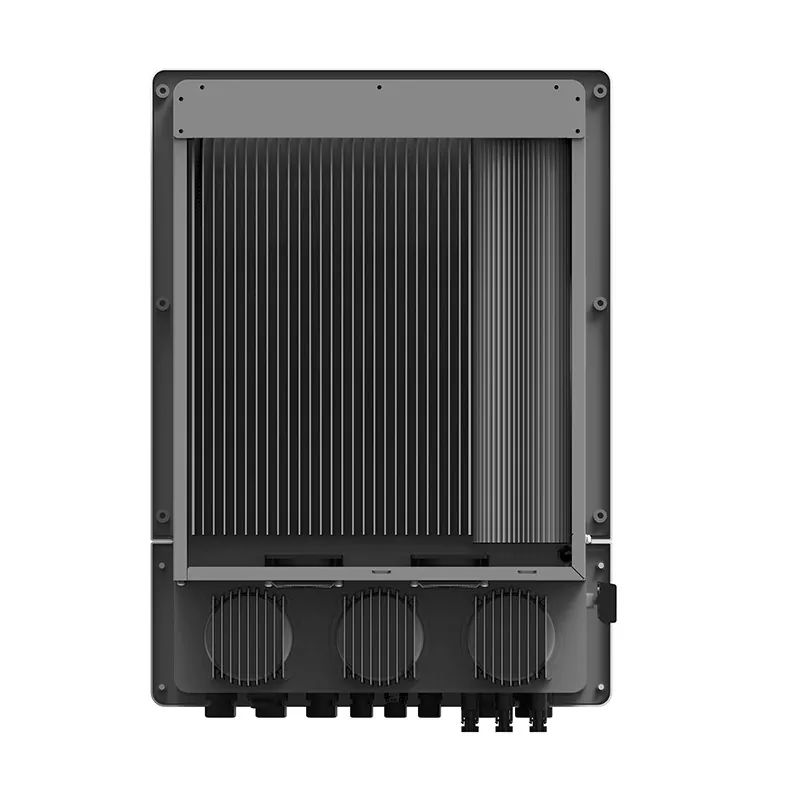

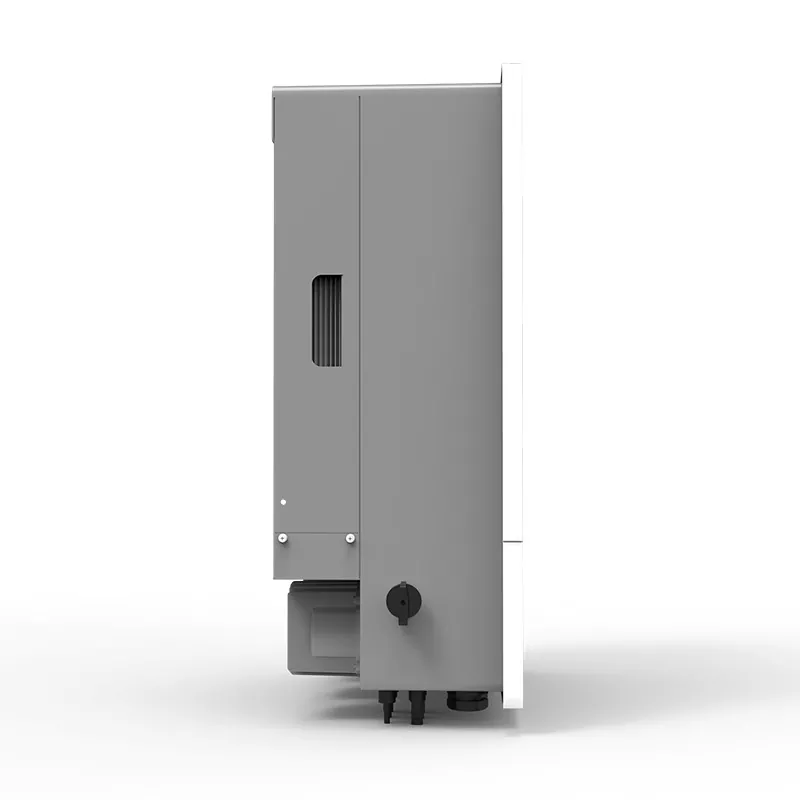

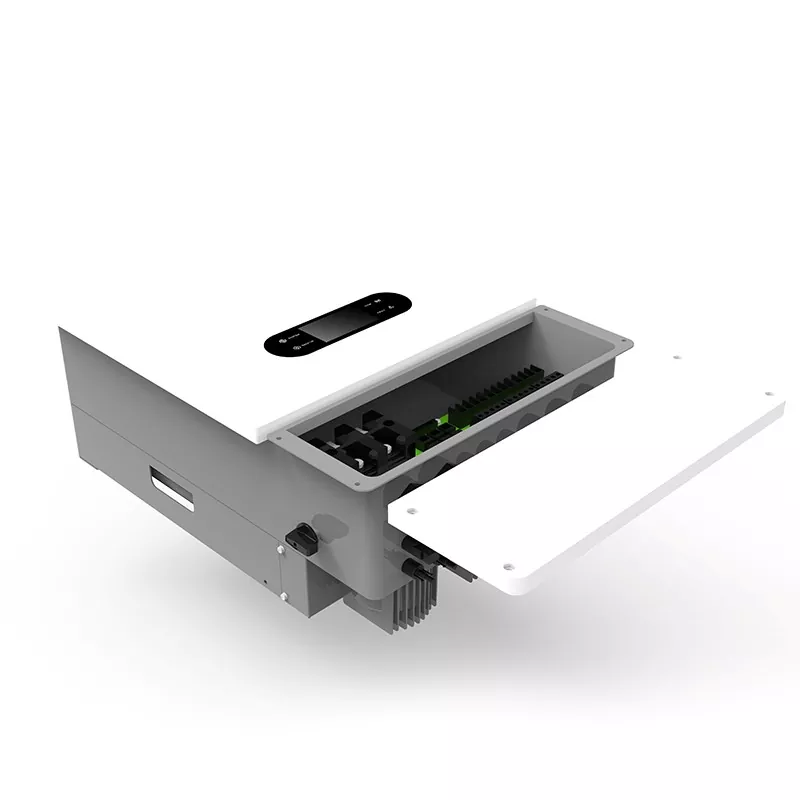

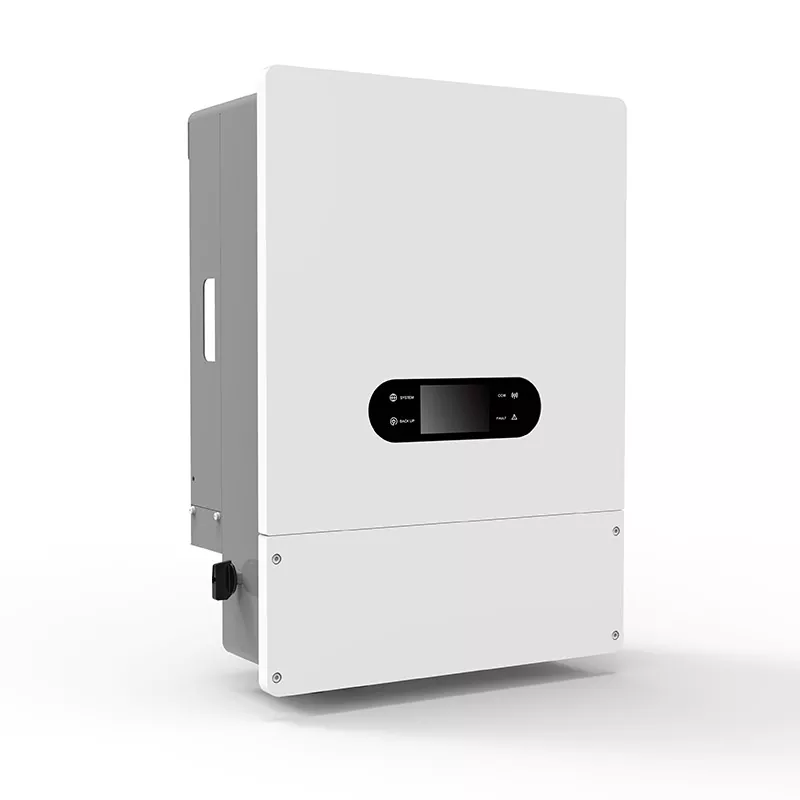

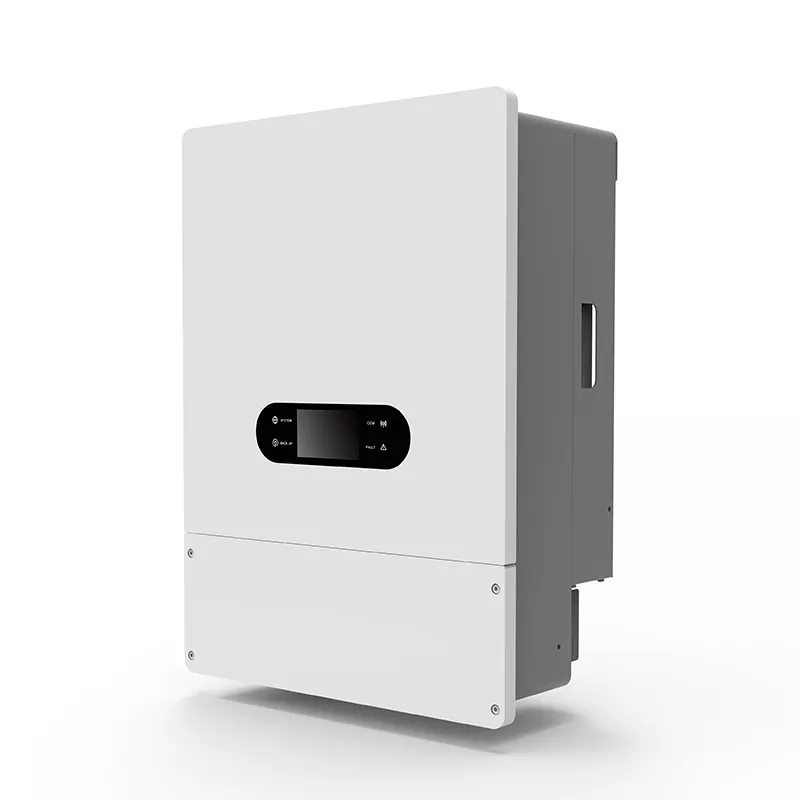

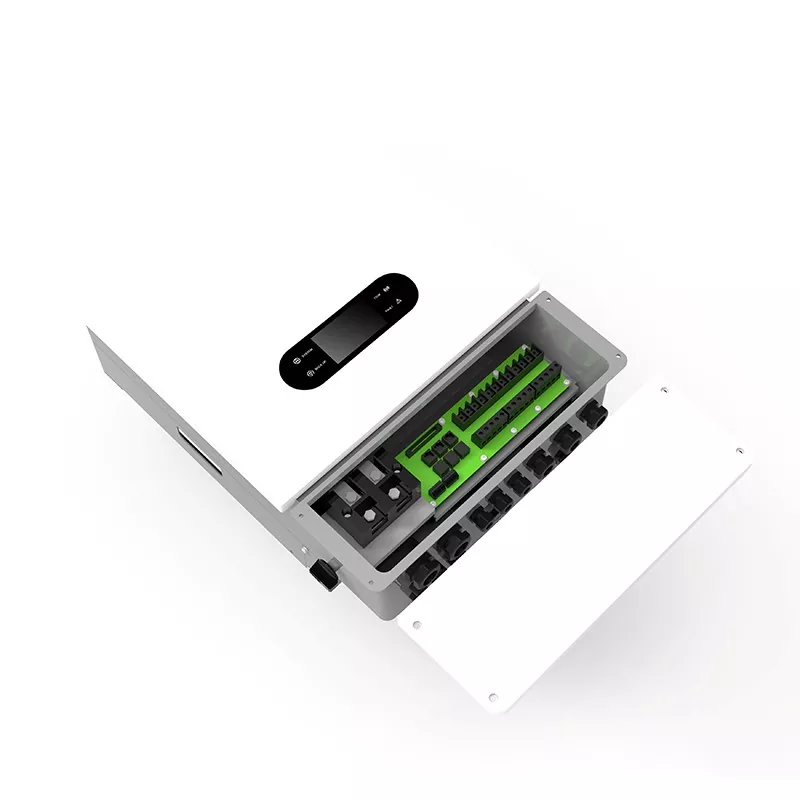

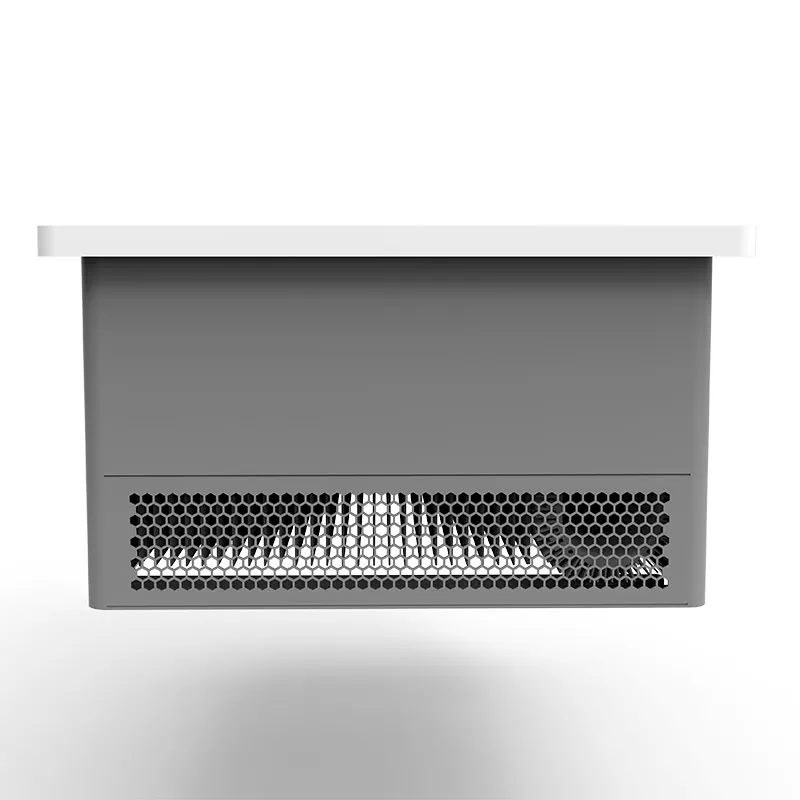

三相 12kW ハイブリッド ソーラー インバーター

3 相 12KW ハイブリッド ソーラー インバータ (SUN-12KS48P3) は、欧州および国際市場向けに設計されており、PV 充電、バッテリ貯蔵、グリッド フィードイン、およびオフグリッド バックアップ機能を 1 つのユニットに統合しています。

その独自の設計により、200% の PV オーバーサイジング率が可能になり、より多くの PV モジュールを接続して、低照度条件下でもバッテリ充電を確保し、オフグリッド負荷の需要を満たすことができます。

主流のリチウム電池システム (Pylontech や BYD など) とシームレスに統合するためのインテリジェント BMS 通信インターフェイスが組み込まれています。この製品は、NB/T32004、IEC62109、EN5​​0549-1 などの複数の国際送電網接続規格に準拠しており、三相電力を必要とする工場、農場、オフィスビル、遠隔地に適しています。

最大充放電電流 250A と 200% 過負荷 (15 秒間) をサポートするオフグリッド ピーク電力により、モーターやコンプレッサーからのサージ負荷に対応できます。 98% のピーク効率を誇り、発電機の入力とリモート監視をサポートし、三相負荷に安定した信頼性の高いエネルギー変換を提供します。

製品パラメータ

製品のハイライト

1. 大電流 MPPT 設計

広い動作電圧範囲と低い起動電圧を備えたデュアル MPPT チャネル (最大入力電流 36A/18A)。高出力 18A PV モジュールと完全に互換性があり、低照度条件での発電効率を高めます。

2. 強力なバッテリー充放電能力

最大 250A の最大充電/放電電流により、高エネルギー スループット要件を満たす急速充電と放電をサポートします。定格バッテリー電圧は48V。リチウム電池と鉛酸電池の両方に対応。 3. 200% のオフグリッド過負荷容量

オフグリッド モードでは、ピーク電力が 15 秒間で定格電力の 200% に達し、三相モーター、エアコン、ウォーター ポンプなどの誘導負荷を簡単に起動できます。

4. インテリジェントなグリッドタイおよびオフグリッドスイッチング

3 相 12KW ハイブリッド ソーラー インバーターは、構成可能なモード (自家消費、ピークバレー アービトラージ、バックアップ電力の優先順位) を備えた系統接続フィードインおよび独立したオフグリッド動作をサポートします。

5. 高い互換性と拡張性

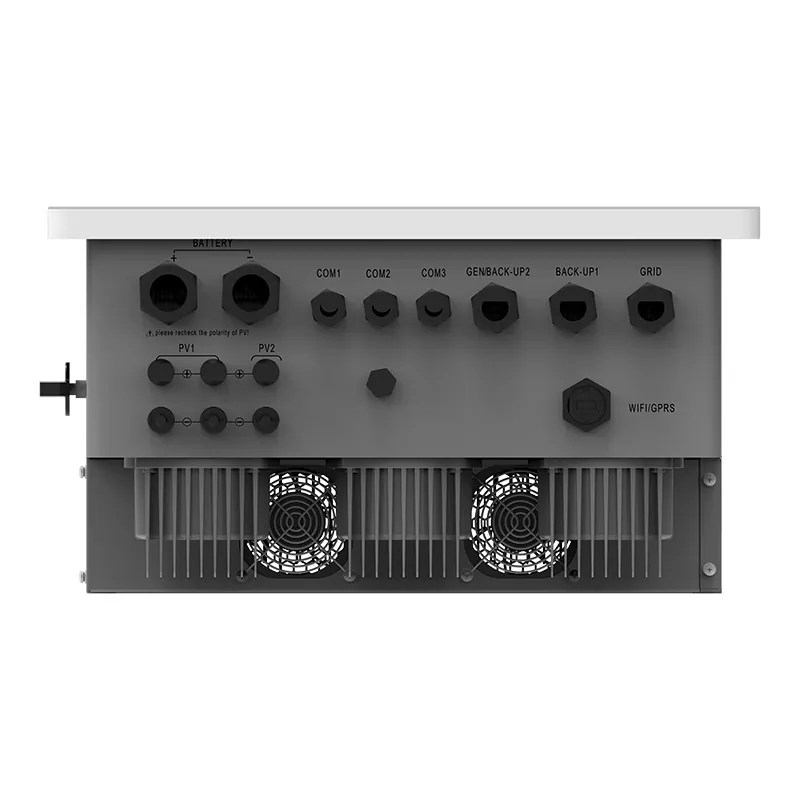

ジェネレーターの統合をサポートします。逆流防止機能と単独運転防止機能が組み込まれています。 RS485、CAN、およびその他のインターフェイスを介して BMS と通信し、リアルタイムでバッテリー状態を監視します。

6. 充実した保護機能

PV逆極性保護、絶縁インピーダンス検出、漏れ電流検出、出力過電圧/過電流/短絡保護を備え、高い安全性を確保しています。

製品の用途

1. 商業用および産業用三相エネルギー貯蔵

小規模工場、複合商業施設、オフィスビルに最適。ピークとバレーの電力料金の差を利用してコストを削減すると同時に、運用継続を確保するためのバックアップ電源として機能します。

2. 大規模オフグリッドシステム

PV アレイやバッテリー パックと統合することで、送電網のカバーされていない農場、鉱山現場、島に安定した三相電力を提供します。

3. PV自家消費量

三相太陽光発電システムを備えた住宅や団地に最適です。太陽光発電の使用を優先し、余剰エネルギーをバッテリーに蓄えるか送電網に供給します。

4. 発電機の統合

長期間の曇りや雨天時に発電機を自動的に起動して電力を補い、オフグリッド システムへの 24 時間無停電の電力供給を確保します。

カスタマイズサービス

KTAC は、GA シリーズ インバータに対して次のような OEM/ODM サービスを提供しています。

1. カスタム筐体の色とロゴの印刷

2. サードパーティ製バッテリー向けの BMS プロトコルのチューニング

3. パラメータのプリセット (充電電圧、出力周波数など)

4. パッケージデザインと多言語取扱説明書

カスタマイズされたソリューションについては、当社の技術チームにお問い合わせください。

資格と認定

当社の製品は厳格な品質管理システムの下で製造されており、安全性、信頼性、および世界市場参入要件への準拠を保証するために第三者権威機関によってテストされています。

品質マネジメントシステム

GB/T 19001-2016 idt ISO9001:2015 – 認定製造工場

製品の安全性とEMC認証

CE – 欧州市場 (LVD および EMC 指令)

LVD – 低電圧指令への準拠

EMC – 電磁両立性への準拠

IEC62109 – 太陽光発電システム電力変換器の安全規格

IEC61000 – 電磁両立性規格

UN38.3 – リチウム電池の輸送の安全性 (航空輸送/海上輸送/陸上輸送)

業界固有のコンプライアンス

NB/T32004-2018 – 中国の太陽光発電グリッド接続規格

EN50549-1 – 欧州送電網相互接続要件

VDE-4105 – ドイツの系統接続規格

NRS-097-2-1 – 南アフリカのグリッド仕様

IS16169 & IS16221 (BIS) – インドの太陽光発電インバーター規格

知的財産

インバータートポロジー、MPPTアルゴリズム、BMS通信、熱管理技術をカバーする20以上の有効な特許

ご要望に応じて、すべての認定およびテストレポートを提供できます。特定の市場におけるコンプライアンス要件については、当社の技術チームにお問い合わせください。

よくある質問

1. 3 相 12KW ハイブリッド ソーラー インバーターは並列で使用できますか?

はい、このシリーズは最大 6 台の並列接続をサポートしています。詳細については、当社のテクニカル サポート チームにお問い合わせください。

2. 三相 380V グリッドに接続できますか?

はい。 SUN-12KS48P3 は、定格出力電圧 230/400V (50/60Hz) の三相インバータで、ヨーロッパおよびその他のほとんどの国の低電圧グリッド規格に準拠しています。

3. オフグリッドモードの最大出力電流は20Aです。どうやって10kWの負荷を駆動するのでしょうか？

230V での 20A は約 4.6kW に相当しますが、表にはオフグリッド定格電力が 1200W と記載されています (12kW のタイプミスと思われます)。実際には、12KS48P3 のオフグリッド定格電力は 12kW で、これは約 30A (相あたり) の電流に相当します。正確な仕様については銘板または最新のマニュアルをご確認ください。

4. どのバッテリー ブランドの通信プロトコルがサポートされていますか?

3 相 12KW ハイブリッド ソーラー インバータは、RS485 および CAN インターフェイスを内蔵し、主流のリチウム電池プロトコル (Pylontech、BYD、LG、AlphaESS など) をサポートしており、BMS パラメータ設定を通じて互換性が実現されます。
