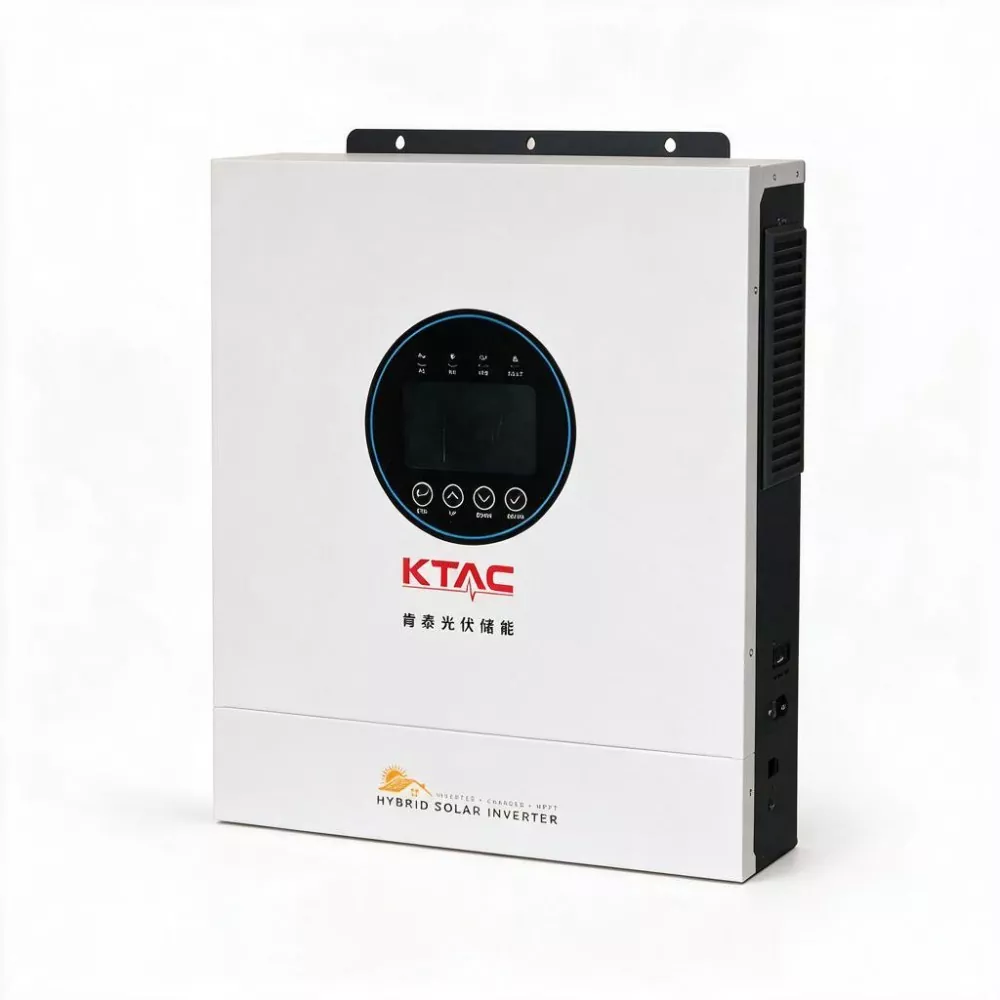

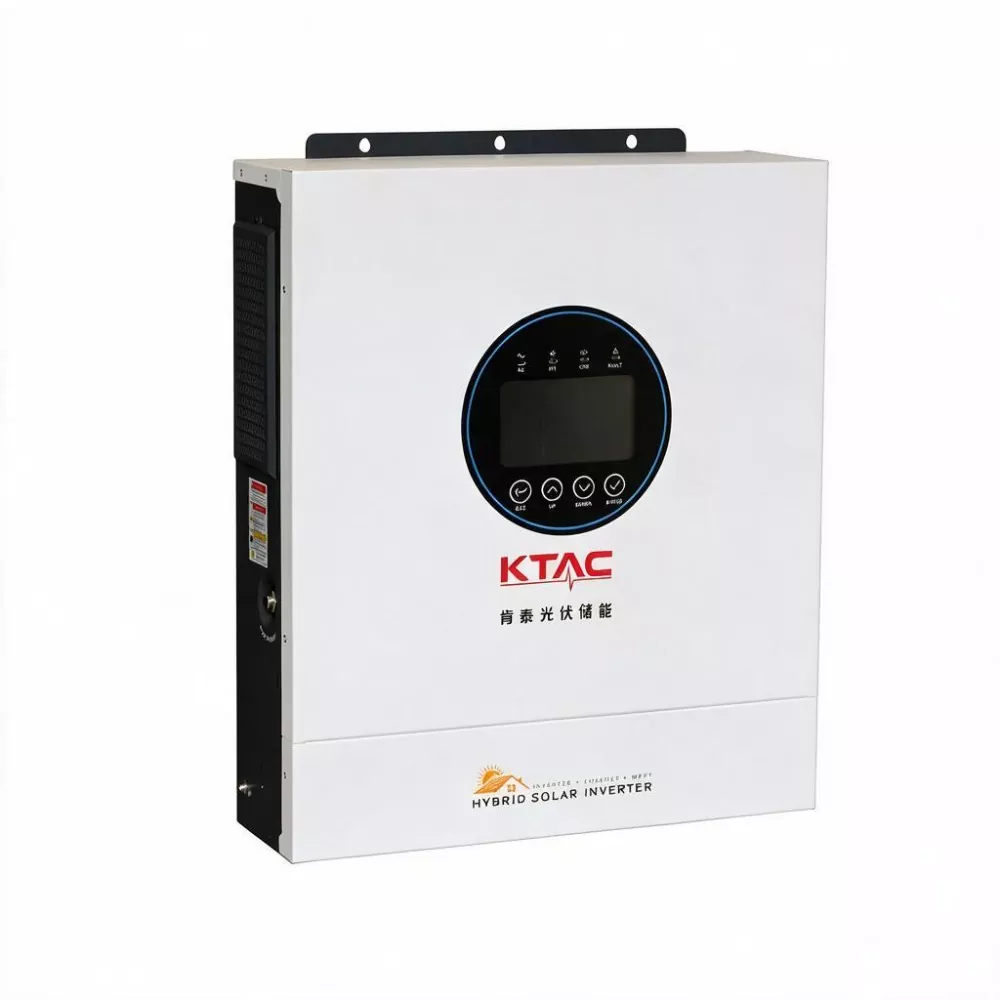

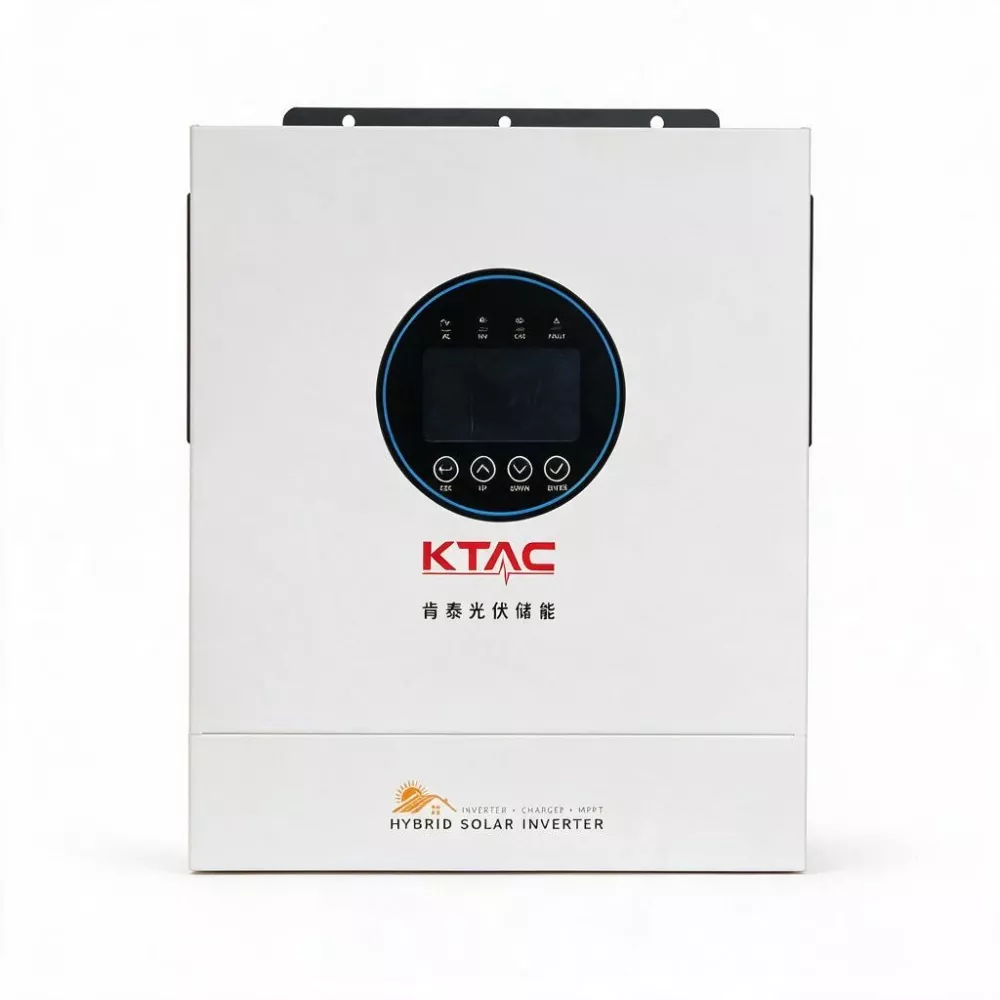

5kW 24V オフグリッドソーラーインバータ

KTAC は、送電網から遠く離れた場所や電力が不安定な地域に住むユーザーにとっては、一銭たりとも投資が重要であることを理解しています。 5KW 24V オフグリッド ソーラー インバーター (GA-5024) は、安定した純粋な正弦波出力を確保しながら、コスト、サイズ、性能の正確なバランスを保つ、実用的に設計された 5kW オフグリッド ハイブリッド インバーターです。最大電力を優先する 12kW モデルとは異なり、GA-5024 は最も一般的な家庭用および小規模な商用負荷に焦点を当てています。冷蔵庫、いくつかの照明、給水ポンプ、テレビまたはコンピュータ、およびいくつかの電動工具に簡単に電力を供給します。

GA-5024を選ぶ理由

まず、5000W の定格電力は、ほとんどの中小規模のオフグリッド家庭のピーク電力需要を満たしており、10,000VA のサージ容量は、1.5 馬力のエアコンや深井戸水ポンプなどの機器を起動するのに十分です。

さらに重要なのは、24V バッテリー システムを利用していることです。 48V セットアップと比較して、24V バッテリ パックは低コストで、中小規模の容量向けのセル マッチングが簡単です。また、市場に出回っている多くのエントリーレベルまたは中古の鉛蓄電池は 24V システム用に設計されています。 GA-5024 は、これらのユーザーの特定のニーズを念頭に置いて設計されており、最大 160A の充電電流を提供します。太陽エネルギー、グリッド電力、または発電機のいずれによって駆動される場合でも、バッテリーのエネルギーを迅速に補充します。

この 5KW 24V オフグリッド ソーラー インバータは、広電圧 MPPT コントローラ (60 ～ 450V 範囲、最大開放電圧 500V) を内蔵しており、最大入力電力 9000W をサポートします。 CAN または RS485 経由でリチウム バッテリー BMS と通信し、バッテリーの電圧、温度、SOC をリアルタイムで監視し、充電パラメーターを動的に調整してバッテリーの寿命を大幅に延長します。また、過放電によりスリープモードに入ったバッテリーパックを復帰させるリチウムバッテリー起動機能も内蔵しています。

オプションの WiFi モジュールを使用すると、モバイル アプリ経由で PV 発電量、負荷電力、バッテリー残量を監視したり、障害アラートを受信したりできます。取り外し可能なダストカバーにより冷却空気ダクトの掃除が簡単になり、農場や作業場などの粉塵の多い環境に適しています。

製品パラメータ

主な特長

1. 160Aの大充電電流

太陽光発電、系統電力、発電機のいずれから供給される場合でも、最大充電電流は 160A に達します (合計充電電流は 160A)。これにより、バッテリの急速充電が可能になり、発電機の稼働時間が短縮され、限られた日照時間を最大限に活用できます。

2. 高いサージ耐量

定格は5000W、サージ容量は10,000VA（20ms間）。 5KW 24V オフグリッド ソーラー インバーターは、1.5 HP エアコン、深井戸水ポンプ、エアコンプレッサーなどの誘導負荷を確実に起動し、高い突入電流によって引き起こされるインバーターの過負荷シャットダウンを防ぎます。

3. 広電圧MPPTソーラーチャージャー

MPPT の動作電圧範囲は 60 ～ 450VDC、最大開路電圧は 500VDC、最大 PV 入力電力は 9000W です。主流の高電圧太陽光発電パネルストリングと互換性があり、早朝、夕方、低照度条件での発電効率が向上します。

4.デュアルAC出力

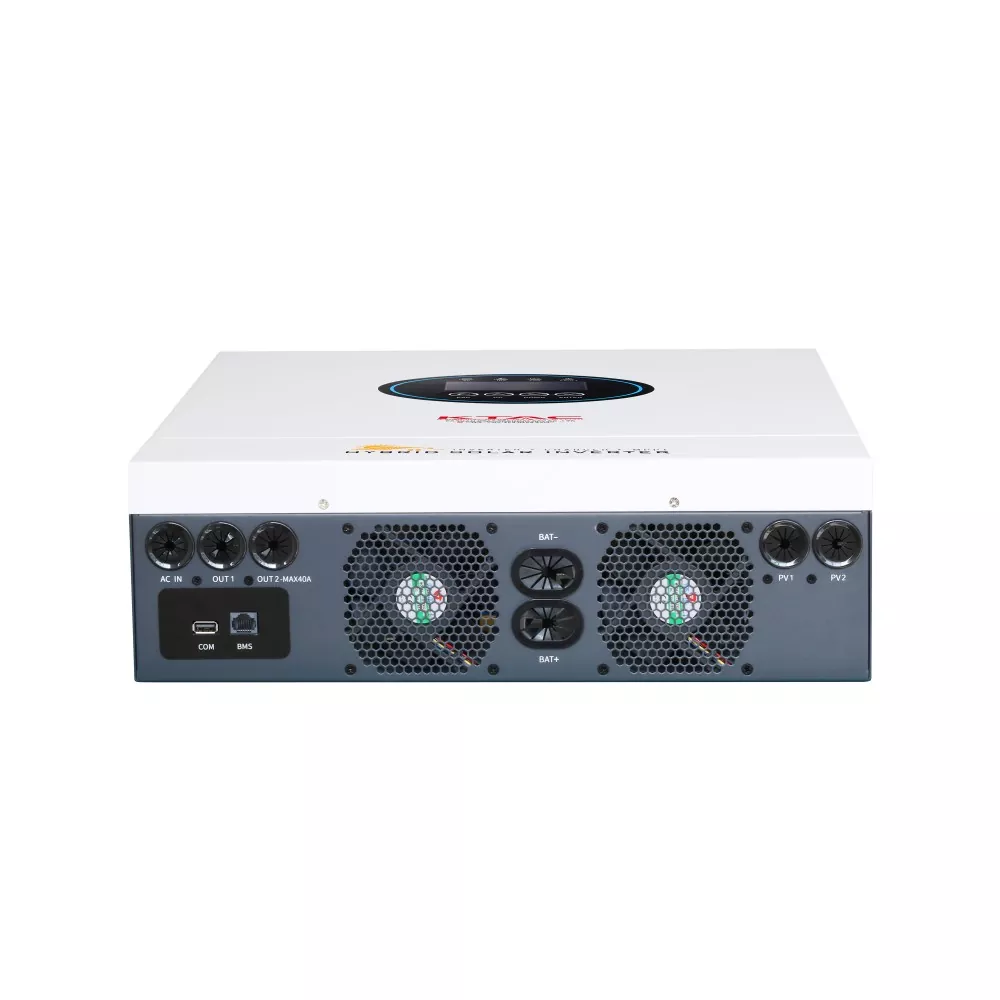

2 つの独立した AC 出力を提供します。1 つは重要な負荷 (連続電源) 用で、もう 1 つは非重要な (制限可能な) 負荷用です。負荷制限しきい値をバッテリー モードに設定できるため、重要な機器のバックアップ時間を最大化できます。

5. 包括的なバッテリー互換性と BMS 通信

24V リチウム電池 (公称 25.6V) または鉛蓄電池をサポートします。 27Vのフロート充電電圧と30.5Vでの過充電保護を備えています。 CAN/RS485経由でリチウム電池BMSと通信し、電池の状態をリアルタイムで監視し、充電を最適化します。

6. スマートモニタリングとリチウム電池のアクティベーション

WiFi モジュール用の内蔵インターフェイスが含まれています (オプションのモジュールを使用したモバイル アプリを介したリモート監視をサポートします)。また、リチウム電池起動機能を搭載しており、過放電によりスリープモードに入った電池パックを特別な機器を必要とせずに復帰させることができます。

7. 小型・軽量

寸法410×336×110mmで重量はわずか8.4kg。一人でも壁に取り付けることができます。取り外し可能なダスト カバーにより掃除が簡単になり、過酷な環境でもデバイスの寿命が延びます。

製品の用途

1. 住宅用オフグリッド太陽光発電システム: 中小規模の家庭 (2 ～ 4 人) に毎日の電力を供給し、照明、冷蔵庫、テレビ、コンピューター、扇風機などの必需品に電力を供給します。 24V 鉛蓄電池またはリチウム電池と組み合わせて、優れたコストパフォーマンスを実現します。

2. 遠隔地の農場/家畜施設: 給水ポンプ、飼料粉砕機、換気ファンなどの機器に電力を供給します。高電流 160A 充電により、日中の太陽エネルギーを最大化してバッテリーを迅速に補充し、発電機への依存を軽減します。

3. 地方の診療所または通信基地局: 主電源またはバックアップ電源として機能します。デュアル AC 出力により、送電網停止時の自動切り替えにより、医療機器または通信機器への優先電力が確保されます。

4. 小規模店舗・露店：冷凍庫、照明、レジ、携帯充電ステーションなどに安定した電力を供給します。送電網または発電機の補完をサポートし、低い運用コストを実現します。

5. モバイルまたは一時的な電源: 軽量設計により、RV、建設現場のコンテナ、または緊急対応車両に簡単に設置できます。ポータブルソーラーパネルと組み合わせると、プラグアンドプレイですぐに使用できます。

カスタマイズサービス

KTAC は、GA シリーズ インバータに対して次のような OEM/ODM サービスを提供しています。

1. カスタム筐体の色とロゴの印刷

2. サードパーティ製バッテリー向けの BMS プロトコルのチューニング

3. パラメータのプリセット (充電電圧、出力周波数など)

4. パッケージデザインと多言語取扱説明書

カスタマイズされたソリューションについては、当社の技術チームにお問い合わせください。

よくある質問

1. 5KW 24V オフグリッド ソーラー インバーターを並列使用できますか?

いいえ、このモデルはスタンドアロン動作を前提として設計されており、複数台の並列接続には対応しておりません。より高い電力が必要な場合は、GA-12048 (12kW) モデルを推奨するか、他のソリューションについては KTAC にお問い合わせください。

2. 160A の充電電流に必要なケーブル サイズはどれですか?

バッテリー側で断面積が 25mm² 以上の銅線ケーブルを、200A DC サーキット ブレーカーと組み合わせて使用​​することをお勧めします。詳細は製品マニュアルの配線仕様をご参照ください。

3. 太陽光発電と系統電力の両方を同時に使用して充電できますか?

はい。 GA-5024 は、最大合計充電電流 160A のハイブリッド充電 (PV + グリッド) をサポートしています (合計は 160A を超えず、内部ロジックによって管理されます)。ユーザーは、ソーラー優先、グリッド優先、またはハイブリッド充電の充電優先順位を設定できます。

4. 24V LiFePO₄ バッテリー パック (8 直列構成) を直接使用できますか?

はい。 8 シリーズ LiFePO₄ パックの公称電圧は 25.6 V、フル充電電圧は約 29.2 V です。バッテリーの種類を「リチウム」に設定し、CAN/RS485 経由で BMS を接続します。インバーターは充電パラメータを自動的に調整します。通信を使用しない場合は、フロート電圧を手動で約 28.8V に設定できます (バッテリーの仕様を参照してください)。

5. PV と AC の個別の制限は両方とも 160A であるにもかかわらず、最大合計充電電流が 160A しかないのはなぜですか?

これは、インバータの内部充電回路の物理的な制限によるものです。 PV 入力と AC 入力の両方がアクティブな場合、160A の容量を共有します (例: PV からの 100A + AC からの 60A)。これにより、大多数の中小規模システムのニーズを満たしながら、内部コンポーネントが保護されます。

6. GA-5024は48Vバッテリーでも使用できますか?

いいえ、GA-5024 は 24V バッテリー システム用に設計されています (リチウムの場合は公称電圧 25.6V、鉛酸の場合は 27V フロート充電)。内部インバータ回路、充電パラメータ、BMS 通信プロトコルはすべて 24V システム用に最適化されています。 48V バッテリーを直接接続すると、過電圧保護が作動したり、ユニットが損傷したりする可能性があります。 48V システムが必要な場合は、GA-6548 (6.5kW) または GA-12048 (12kW) モデルを選択してください。どちらも 48V バッテリー (公称電圧 51.2V) と互換性があります。

7. 発電機の自動起動はどのように実装できますか?

5KW 24V オフグリッド ソーラー インバーターは、ドライ接点信号 (オプションの外部モジュールが必要) を提供し、バッテリー電圧または負荷ステータスに基づいて発電機を自動的に起動します。特定の配線および構成手順については、詳細なマニュアルを参照するか、テクニカル サポートにお問い合わせください。

8. 低温環境ではユニットはどのように動作しますか?

-15℃の低温でも動作します。ただし、0℃以下でのリチウム電池の充電は制限される場合がありますのでご注意ください。バッテリーを絶縁筐体に入れるか、加熱機能が内蔵されたバッテリーを選択することをお勧めします。インバータ自体は電力を出力し続けますが、効率は若干低下する可能性があります。
