KTAC要求の厳しい産業環境向けに電力品質のソリューションを提供します。3 相 500kVA SCR スタティック AVRは、機器の信頼性の高い動作のために安定した三相電圧が不可欠なアプリケーション向けに設計されています。このタイプのスタティック AVR は、大容量の電力処理とソリッドステート SCR レギュレーションを組み合わせることで、産業用ユーザーが機械的なスイッチング コンポーネントに依存せずに電圧変動を管理できるようになります。
3 相 500kVA SCR Static AVR は、制御された安定した電圧を必要とする産業用電気システム向けの大容量自動電圧調整ソリューションです。 500kVA 定格により、かなりの電気負荷に適しており、SCR ベースの静的調整により迅速な電子調整が可能になります。従来の機械的に制御される電圧安定化装置と比較して、静的AVRはより高速な応答を提供し、可動スイッチング部品に関連する摩耗を軽減できます。工場、生産ライン、オートメーションシステム、データ機密機器、その他の電力が重要なアプリケーションの場合、正しいAVRを選択するには、電圧範囲、負荷特性、相構成、設置条件、保護機能、およびメンテナンス要件を考慮する必要があります。
目次
- 3 相 500kVA SCR スタティック AVR とは何ですか?
- SCR テクノロジーがスタティック AVR システムで重要なのはなぜですか?
- 評価すべき主な機能は何ですか?
- 主要な技術的考慮事項の概要
- 500kVA スタティック AVR はどこで使用できますか?
- 適切な産業用AVRを選択するにはどうすればよいですか?
- 企業はどのような運用上のメリットを期待できますか?
- よくある質問
- 結論

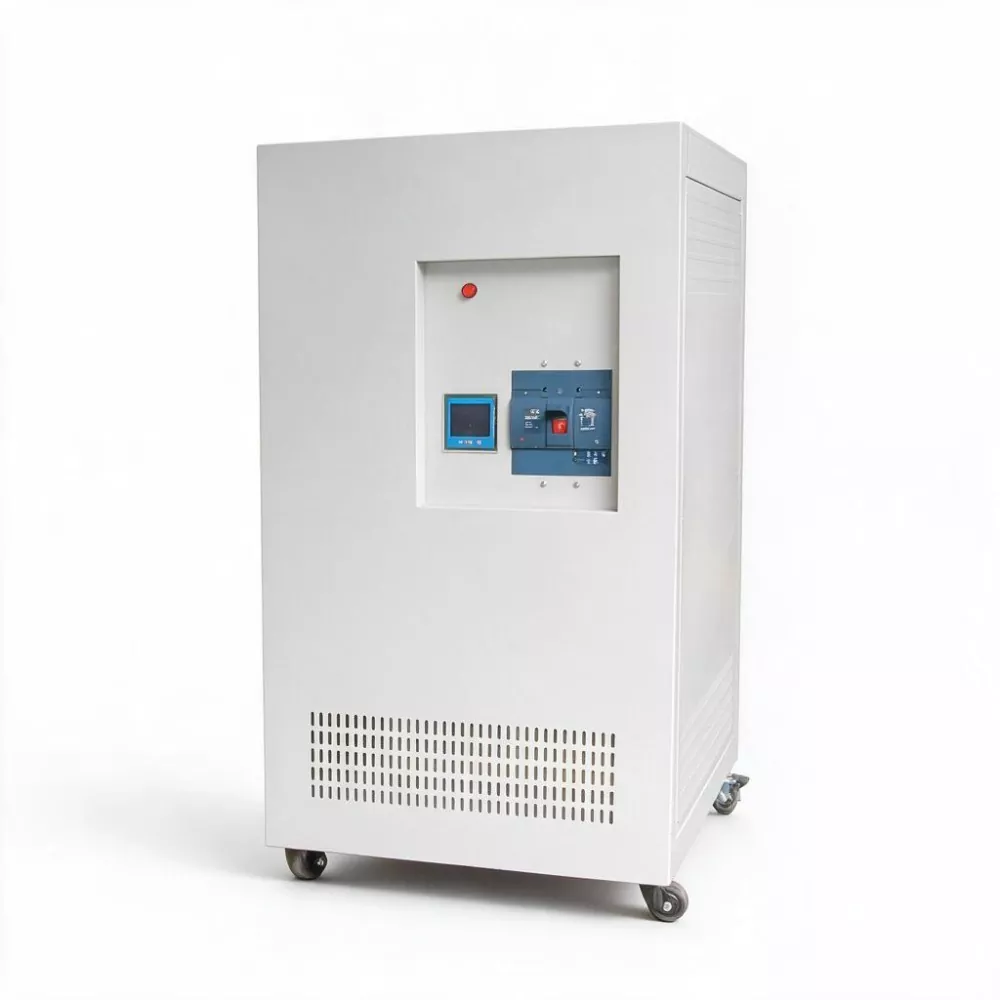

3 相 500kVA SCR スタティック AVR とは何ですか?
3 相 500kVA SCR Static AVR は、公称皮相電力容量 500kVA の三相電気システムの電圧を安定させるように設計された自動電圧レギュレータです。用語SCRシリコン制御整流器、つまり電力を電子的に制御するために使用される半導体スイッチング デバイスを指します。
モーター駆動の機械コンポーネントに依存する従来のサーボスタビライザーとは異なり、SCR スタティック AVR は電子スイッチングと制御を使用します。この設計は、電圧障害を迅速に修正する必要がある場合や、頻繁な機械の動作によりメンテナンスの必要性が高まる可能性がある場合に特に適しています。
大規模な産業用負荷の場合、電圧の安定性は単なる利便性の問題ではありません。電圧が常に推奨動作範囲外にあると、モーター、オートメーション機器、制御システム、生産機械、および精密な電子機器に影響を与える可能性があります。したがって、正しく指定されたスタティック AVR は、全体的な電力品質戦略内の重要なコンポーネントになる可能性があります。
SCR テクノロジーがスタティック AVR システムで重要なのはなぜですか?
SCR スタティック AVR の主な特徴は、非接触電子制御方式です。半導体スイッチングにより、レギュレータは巻線を横切る機械的な接点に依存せずに電圧を調整できます。
このアーキテクチャには、いくつかの実用的な利点があります。
- 高速電圧補正:電子スイッチングは、入力電源の変化に迅速に対応できます。
- モーター駆動の調整なし:調整プロセスでは、機械的サーボ モーターを連続的に動かす必要はありません。
- 機械的磨耗の低減:可動調整コンポーネントが少ないため、長期的なメンテナンスが簡素化されます。
- 動的荷重への適合性:高速補正は、産業負荷が頻繁に変化する場合に役立ちます。
- 連続自動運転：制御システムは電気状態を監視し、出力を自動的に調整できます。
静的 SCR レギュレータの業界の例では、500kVA クラスのシステムを含む幅広い容量範囲で三相モデルが利用できることが示されています。技術的な構成はメーカーによって異なるため、入力電圧、出力電圧、レギュレーション精度、応答特性、冷却および保護機能を実際のプロジェクトの仕様と照らし合わせて常に確認する必要があります。
評価すべき主な機能は何ですか?
高出力三相容量
500kVA 定格により、この AVR カテゴリは小規模なオフィス負荷ではなく、大規模な電気設備向けに位置付けられます。設置前に、エンジニアは実際に接続されている負荷、始動電流、需要プロファイル、力率、および予想される将来の拡張を計算する必要があります。
静的SCR規制
SCR テクノロジーにより、電子的な電圧調整が可能になります。これは、迅速な電圧補正と頻繁な調整が必要なアプリケーションに特に関係します。
自動監視と制御
産業用AVRは、関連する電気パラメータを継続的に監視し、設定された動作範囲に従って出力を自動的に調整する必要があります。明確な制御インターフェースにより、試運転や日常検査も容易になります。
保護機能
大容量の電圧調整装置は、その保護アーキテクチャと併せて評価する必要があります。特定の設計に応じて、保護には過電圧、不足電圧、過負荷、短絡、位相関連の故障、過熱、異常な動作状態などの状態が含まれる場合があります。
産業用設備の設計
500kVA では、物理的な設置がエンジニアリング上の重要な考慮事項になります。プロジェクト チームは、エンクロージャの寸法、換気、放熱、ケーブル配線、メンテナンス クリアランス、接地、環境条件、サービス担当者のアクセスを確認する必要があります。
主要な技術的考慮事項の概要
| パラメータ | 確認すべきこと | なぜそれが重要なのか |
|---|---|---|
| 定格容量 | 500kVA | システムの意図された皮相電力容量を定義します。 |
| フェーズ構成 | 三相 | サイトの配電アーキテクチャと一致する必要があります。 |
| 規制技術 | SCRスタティックコントロール | 電子的な非接触電圧調整を提供します。 |
| 入力電圧 | プロジェクト要件に応じて確認する | AVR が利用可能なユーティリティまたは発電機の電源と一致するかどうかを判断します。 |
| 出力電圧 | 接続機器に応じて確認する | 下流の機器が必要な電圧を確実に受信できるようにします。 |
| 頻度 | 50Hz、60Hz、またはプロジェクト固有の要件 | 電気システムおよび接続された負荷に対応する必要があります。 |
| 保護 | 過電圧、不足電圧、過負荷およびその他の該当する機能 | より安全・確実な運用をサポートします。 |
| 冷却 | 指定された冷却配置を確認してください | 継続的な高出力動作には、適切な熱管理が重要です。 |
注: 構成、電圧範囲、精度、寸法、保護およびその他のパラメータは AVR モデルによって異なる場合があるため、購入前に正確な電気仕様を機器メーカーに確認する必要があります。
500kVA スタティック AVR はどこで使用できますか?
大容量三相スタティック AVR は、電圧変動が機器の性能や生産継続に干渉する可能性がある産業施設向けに検討できます。一般的な応用分野には次のようなものがあります。
- 製造工場:生産機械や自動化システムの安定した電力状態をサポートします。
- CNC および精密機器:精密な制御電子機器へのより安定した電力供給を維持するのに役立ちます。
- 産業オートメーション:PLC 制御の機器、ドライブ、センサー、制御キャビネットを含む施設に役立ちます。
- 通信および電子機器:敏感な電子システムに影響を与える電源電圧の不安定性の管理に役立ちます。
- 印刷および加工機器:安定した電圧により、長い生産サイクルでも一貫した機械の動作がサポートされます。
- 商業施設およびインフラ施設:大きな三相負荷で自動電圧調整が必要な場合に適用できます。
AVR の適合性は、容量だけではなく、常に実際の電気環境から判断する必要があります。 500kVA 定格は、すべての 500kVA 負荷プロファイルが同じ構成に適切であることを自動的に意味するわけではありません。
適切な産業用AVRを選択するにはどうすればよいですか?
3 相 500kVA SCR スタティック AVR の選択は、電気システムのエンジニアリング評価から始める必要があります。次のチェックリストは、購入者が見積もりをリクエストする前に技術要件を整理するのに役立ちます。
- 入力電圧を記録します。設置場所の公称電圧と実際の変動範囲を確認します。
- 実際の負荷を計算します。現在の動作需要、ピーク需要、モーターの始動特性、および計画されている拡張を考慮します。
- 機密性の高い機器を特定します。CNC 機械、電子機器、自動化システム、医療機器、またはその他の精密負荷が接続されているかどうかを確認します。
- 三相構成を確認します。ワイヤの数、中性点の要件、接地配置、位相バランスを確認してください。
- 出力要件を定義します。必要な安定化電圧と許容誤差は、購入前に指定する必要があります。
- 保護とバイパスのオプションを確認します。メンテナンスと障害処理の要件を仕様に含める必要があります。
- 設置条件を確認してください。温度、湿度、ほこり、換気、高度、屋内/屋外の場所、メンテナンススペースは、機器の選択に影響を与える可能性があります。
産業用電圧安定化ソリューションを比較する購入者にとって、有用な基準点は、SCR スタティック AVR テクノロジーと従来のサーボベースのレギュレーションとの違いです。適切な選択は、必要な応答、負荷特性、環境条件、サービス戦略、およびシステム全体の設計によって異なります。
企業はどのような運用上のメリットを期待できますか?
大容量 AVR の価値は、単に電圧を変更するだけではありません。適切なサイズと設置が行われれば、電圧調整は電気的一貫性を向上させるための広範な戦略の一部を形成できます。
潜在的な運用上の利点は次のとおりです。
- 下流機器の電圧条件がより安定します。
- レギュレータの設計動作範囲内で電圧変動の影響を軽減します。
- 機械的に調整された調整システムと比較して、電子応答が高速です。
- 可動機械調整コンポーネントへの依存度が低くなります。
- 継続的に稼働する産業システムへの適合性が向上しました。
- 電力品質要件を管理するための、より構造化されたアプローチ。
ただし、AVR は他の電力品質の機器に代わる普遍的なものではありません。電圧調整、サージ保護、高調波フィルタリング、力率改善、バックアップ電源、および無停電電源装置システムは、さまざまな電気的問題に対処します。完全なプロジェクト評価により、実際にどの機能が必要かを判断する必要があります。
よくある質問
静的 AVR における 500kVA は何を意味しますか?
500kVA は、AVR の定格皮相電力容量を表します。実際に使用可能な負荷は、機器の構成、力率、動作条件、負荷の種類、およびメーカーが指定した制限によって異なります。
機械的サーボ システムの代わりに SCR テクノロジーを使用するのはなぜですか?
SCR テクノロジーは、モーター駆動の機械的調整ではなく、半導体スイッチングを使用します。これにより、迅速な電子制御が提供され、機械的磨耗が軽減され、動的電気負荷を伴うアプリケーションにとって静的制御が魅力的になります。
3 相 500kVA SCR スタティック AVR はあらゆる工場に適していますか?
いいえ。容量だけで適合性が決まるわけではありません。エンジニアはモデルを選択する前に、入力電圧、出力電圧、変動範囲、周波数、負荷プロファイル、相構成、環境条件、保護要件、設置スペースを確認する必要があります。
電圧安定化のメリットを享受できるのはどのような機器ですか?
産業機械、CNC システム、オートメーション機器、電子制御システム、通信機器、印刷機械、およびその他の電圧に敏感な負荷は、不安定な供給電圧が動作に影響を与えているときに恩恵を受ける可能性があります。
AVR の見積もりを依頼する場合、どのような情報を提供する必要がありますか?
必要な容量、入出力電圧、周波数、三相配線構成、電圧変動範囲、負荷の種類、設置環境、保護要件、および特別な通信またはバイパス要件を提供します。負荷リストや電気単線図も、エンジニアが適切な構成を決定するのに役立ちます。
結論
A 3 相 500kVA SCR スタティック AVRは、迅速な電子制御と安定した電力状態が重要である大容量三相電圧調整用に設計されています。 SCR ベースのアーキテクチャ、自動調整機能、および産業規模の容量により、このテクノロジーは製造、オートメーション、精密機械、その他の電力に敏感なアプリケーションに関連します。プロジェクトの信頼性の高い結果を得るには、購入者は 500kVA 定格のみに基づいて AVR を選択するのではなく、完全な電気環境を評価する必要があります。大電力電圧安定化プロジェクトを計画していて、適切な構成を確認するためのサポートが必要な場合は、お問い合わせKTAC までお問い合わせいただき、電圧要件、負荷特性、設置条件、アプリケーションのニーズについてご相談ください。
