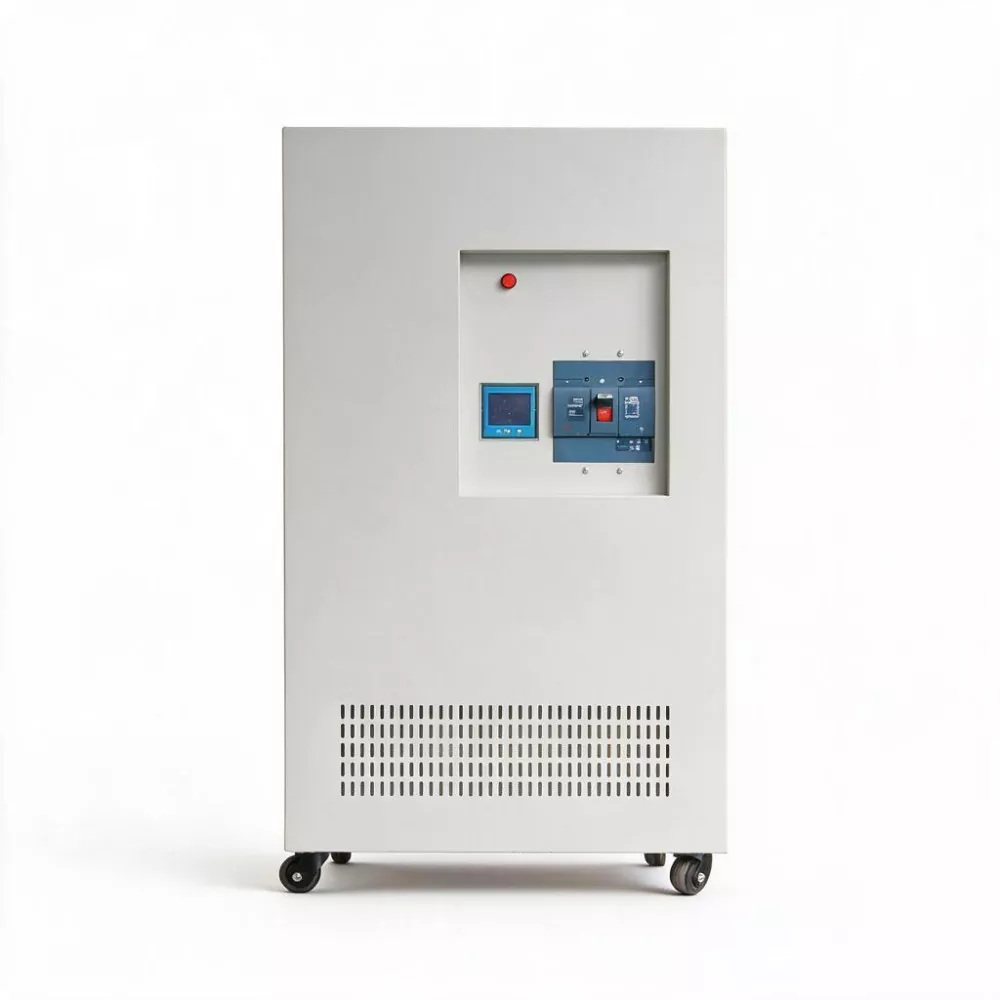

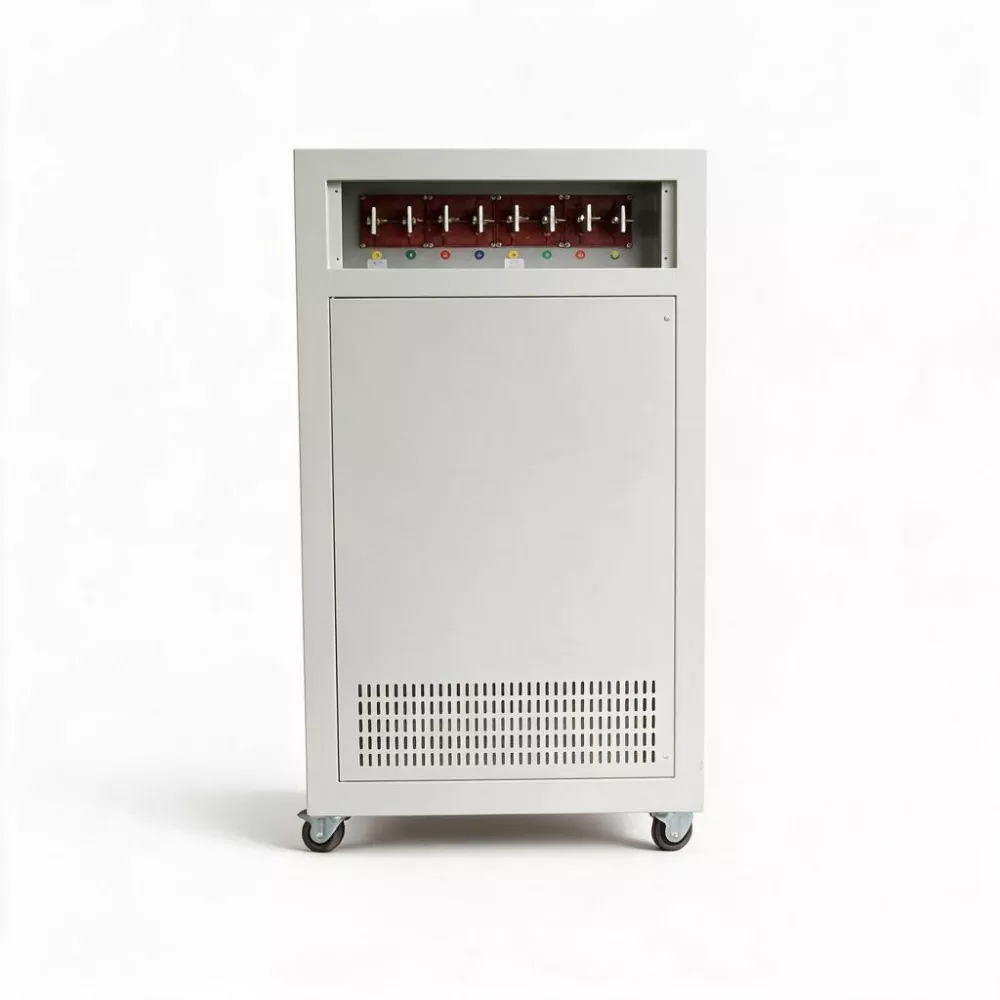

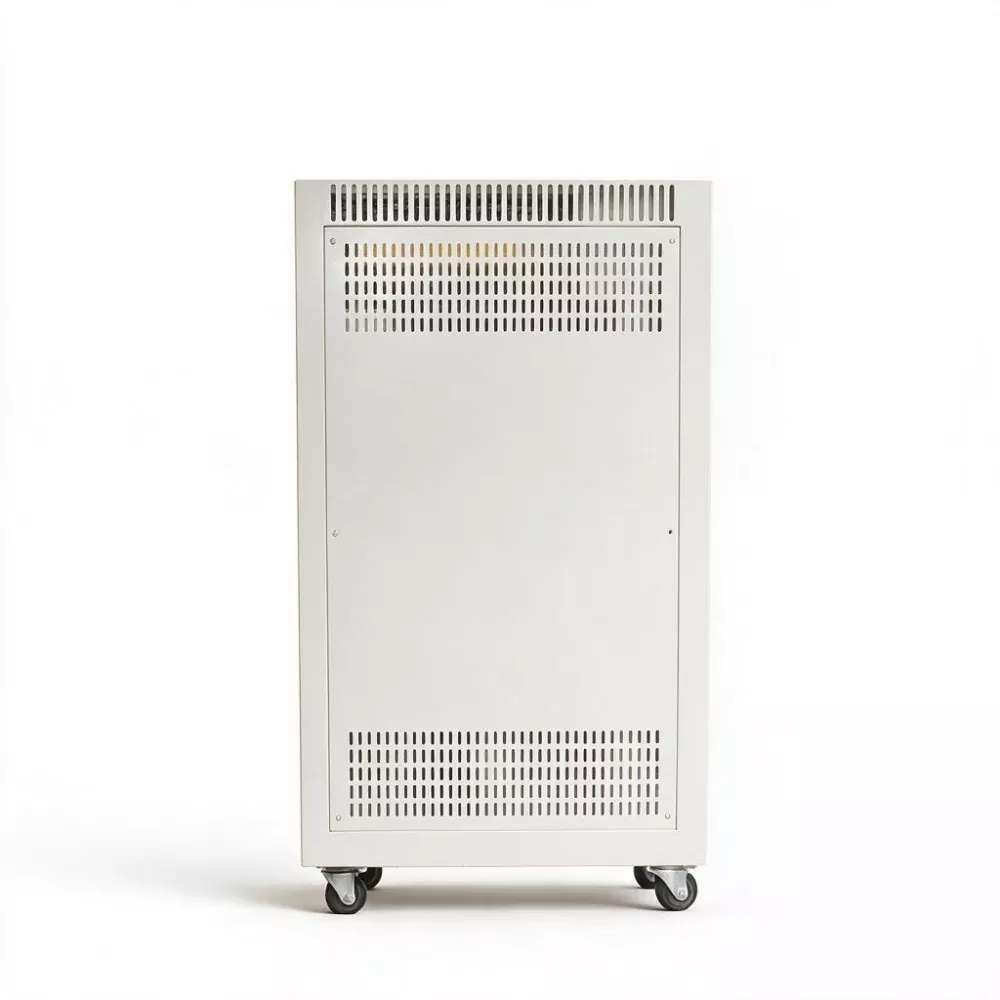

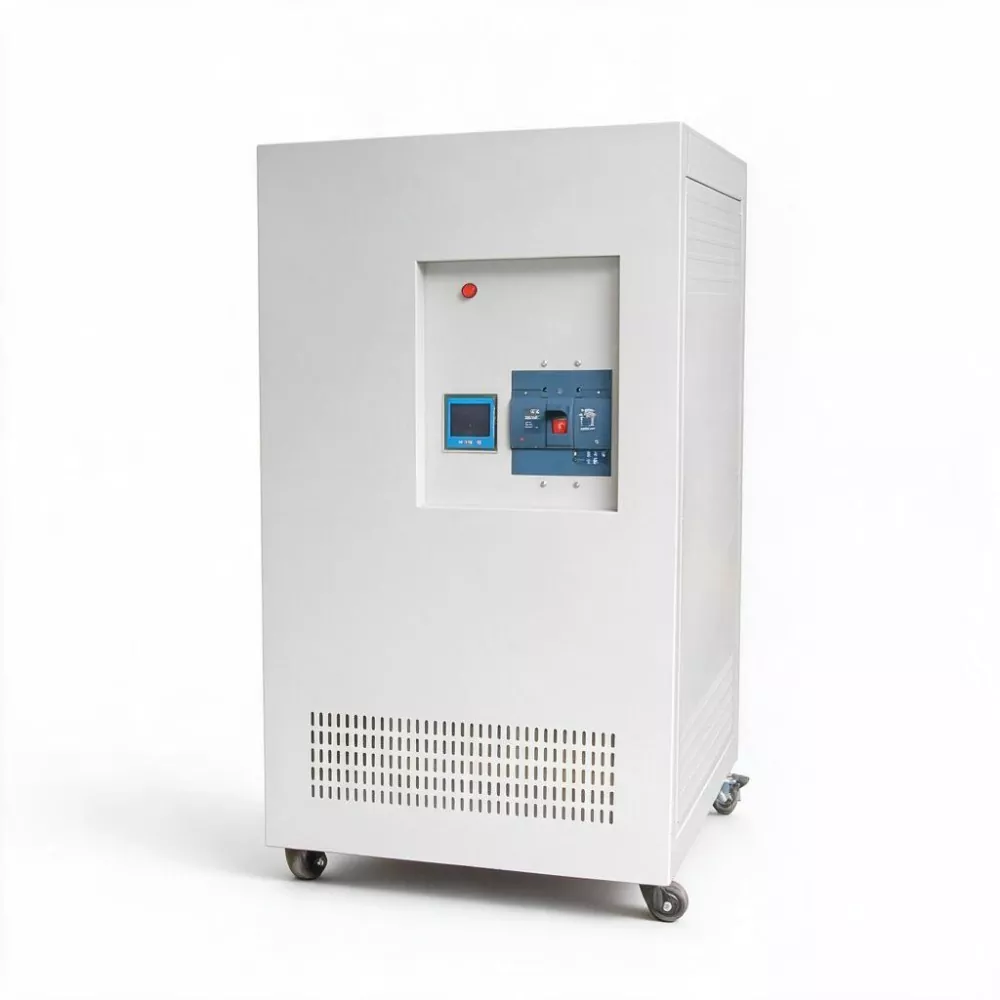

3 相 500kVA SCR スタティック AVR

3 相 500KVA SCR スタティック AVR は、現代の工業団地や精密製造ゾーン向けに調整された大容量デジタル非接触電圧安定化装置です。定格容量500KVA、出力電流760Aで、DSPデジタル制御とSCR高速補償技術を採用し、10～40msの応答時間内で±1%の高精度電圧調整を実現します。

このユニットは、基本的な電圧変動補正に加えて、非線形負荷によって引き起こされる系統歪みを抑制するための受動的高調波絶縁を提供し、公園 EMS、APF、および SVG システムとのデータ相互接続をサポートし、産業用配電システムの体系的な電力品質の最適化を実現します。

製品パラメータ

主な特長

1.パークレベルの大容量

定格容量500KVA、出力電流760A。 3 相 500KVA SCR スタティック AVR は、公園の主配電または大規模作業所の変電所の受電側に直接設置でき、配電バス全体 (数十のデバイスと数千平方メートルの生産エリアをカバー) に集中電圧安定化保護を提供します。

2. 10ms～40ms以内の超高速応答

公園内の大規模な機器群の起動によって優れた電力網で電圧低下や電圧変動が発生した場合、SBWZ-500KVA は数ミリ秒以内に補償を完了し、電力変動が公園全体に広がるのを防ぎ、接続されているすべてのデバイスへの電力供給の継続を確保します。

3. 自然高調波減衰

絶縁トランスの電磁結合効果により、負荷側で発生する特性高調波(5次、7次、11次など)に対して30%～50%の減衰効果があります。アクティブ パワー フィルター (APF) と組み合わせて使用​​すると、公園全体の高調波管理コンプライアンスを達成できます。

4. 効率 ≥ 99%

500KVA の容量と 60% の年間平均負荷率に基づいて、SBWZ-500KVA は、従来のサーボタイプの電圧安定器 (効率 96%) と比較して、年間約 (500 × 0.6 × 4% × 8760) ≈ 105,000 kWh の電力を節約できます。大規模な公園の場合、各デバイスは年間約 70,000 ～ 80,000 元の電気代を節約でき (kWh あたり 0.7 元の産業用電気料金に基づく)、大きな経済的メリットが得られます。

5.完全非接触設計

カーボンブラシ、サーボモーター、機械的磨耗がないため、従来の電圧安定器の機械的故障による停電のリスクが排除されます。 99.99% の電源信頼性を必要とする工業団地にとって、この機能は非常に重要です。

6. 電力品質ゲートウェイ機能

標準 RS485 通信インターフェイス (Modbus-RTU)、イーサネット通信に拡張可能。三相の電圧、電流、電力、高調波歪み率などのデータをEMSプラットフォームにリアルタイムでアップロードし、フロントエンドの無効電力補償装置（SVG、コンデンサバンク）およびAPFと連携して、完全な電力品質閉ループ管理システムを構築します。

製品の用途

1. ハイテク工業団地：団地内の主配電室の低圧バスの電力品質を集中管理し、団地内の情報技術、生物医学、精密機器などの企業向けの電力供給品質を確保します。

2. 大規模製造工場の主配電システム: 工場の主受電キャビネットの側面に設置された 3 相 500KVA SCR 静的 AVR は、工場エリア全体 (複数の作業場をカバー) に電圧安定性と高調波絶縁保護を提供します。

3. 半導体およびパネル製造: ウェーハ工場およびパネル工場のプラント システム (MAU、FFU、チラー ユニット、エアコンプレッサー グループ) に工場全体の電圧安定化保護を提供し、クリーンなワークショップの環境パラメータの安定性を確保します。

4.新エネルギー産業基盤：太陽電池モジュール工場やリチウム電池スーパーファクトリーの配電システムに利用され、生産ラインにおける生産設備の大規模発停による電圧変動を解消し、自動化生産ラインの安定稼働を確保します。

5. 工業団地のマイクログリッドノード：工業団地のマイクログリッド（太陽光発電 + エネルギー貯蔵 + 充電ステーション）の電圧安定化ハブとして機能し、分散型電源と負荷の間の需要と供給のバランスを調整します。

カスタマイズサービス

KTAC は、特定のプロジェクト要件、施設条件、ブランド仕様を満たすために、SBWZ-500KVA の包括的な OEM/ODM カスタマイズを提供します。

電圧構成: 入力電圧範囲 (標準 ±20%、ご要望に応じてさらに広い範囲も利用可能) と出力電圧 (380V/400V/415V) は、配電システムに合わせて工場出荷時に設定されています。

エンクロージャと保護: 屋内設置用の標準 IP20。オプションの日よけ、断熱、加熱/除湿モジュールを使用すると、屋外または粉塵の多い環境でも IP54 にアップグレードできます。

通信と監視:RS485 (Modbus-RTU) 標準; EMS、SCADA、または DCS プラットフォームと統合するためのオプションの Ethernet、Profibus-DP、または産業用 IoT モジュール。

機能モジュール: 組み込みの EMI フィルタリング、サージ保護 (SPD)、または専用の APF/SVG 調整インターフェイスは、ご要望に応じて統合できます。

並列運用: 負荷分散と自動フェイルオーバーを備えた冗長並列構成 (2 台または 3 台) は、99.99% の可用性を必要とするミッションクリティカルなアプリケーション向けに設計されています。

ブランドとドキュメント: ブランド要件に合わせたカスタム カラー、ロゴ印刷、パッケージ デザイン、および多言語マニュアル。

よくある質問

1. SBWZ-500KVA、APF、SVGの違いは何ですか?彼らはどのように連携するのでしょうか？

・SBWZ-500KVAは電圧の安定性を担当します。電圧変動を素早く補償し、電圧を±1%以内に保ちます。

· APF は高調波制御を担当します。負荷によって生成される特性高調波を動的に補償し、フィルタリングします。

· SVG は無効電力補償を担当します。システムの無効電力を迅速かつ動的に補償し、力率を改善します。

3 つは互いに補完し合います。 SBWZ-500KVA は、通信インターフェイスを介して電力品質データを EMS プラットフォームにアップロードし、EMS はシステム ステータスに基づいて APF と SVG のアクティブ化をインテリジェントにスケジュールし、完全な電力品質閉ループ ガバナンス システムを形成します。

2. 500KVA 容量に対応するフロントエンド電気機器の要件は何ですか?

三相380V 500KVAの定格電流は約760Aです。フロントエンドには 1000A 以上の容量を持つフレーム型サーキット ブレーカー (ACB) を構成することをお勧めします。入力線の銅母線は TMY 80×6mm 以上の仕様を推奨し、入力ケーブルは 2 YJV 3×185mm² + 2×95mm² 並列、または 1 本の YJV 3×300mm² + 2×150mm² を推奨します。具体的な構成は実際の配電系統図と線路長に基づいて計算する必要があります。

3. 3 相 500KVA SCR スタティック AVR は屋外環境に設置できますか?

標準のSBWZ-500KVAは屋内設置型（保護等級IP20）です。屋外設置（コンテナ型配電室や屋外ボックス型変電所など）が必要な場合は、保護レベルをIP54（防塵・飛沫防止）にアップグレードし、日焼け止め、断熱層、加熱除湿装置を追加することができます。設置環境条件を事前にご連絡ください。

4. 複数の SBWZ-500KVA ユニットを冗長並列動作用に構成するにはどうすればよいですか?

専用の並列制御キャビネットを介して、2 つまたは 3 つの 500KVA スタビライザーを並列運転できます。並列システムは、負荷分散と冗長バックアップをサポートしています。1 台のデバイスに障害が発生したりメンテナンスが必要になった場合、残りのデバイスがすべての負荷を自動的に引き受けることができます。並列スキームはプロジェクト設計段階で決定する必要があります。詳細な構成計画については、当社のシステム エンジニアにお問い合わせください。

5. 装置の輸送と設置に関して特別な考慮事項はありますか?

SBWZ-500KVAの正味重量は886kgです。輸送の際には、フォークリフトや昇降機が必要となります。キャビネットの底部には標準のフォークリフトソケットとリフティングリングが付いています。設置用の基礎にはC30コンクリートを注入し、機器の固定用にネジ穴を確保する必要があります。キャビネットを所定の位置に設置した後、水平にする必要があります (公差 ±2mm/m)。その後、入力線と出力線の銅バスバーを接続する必要があります。
