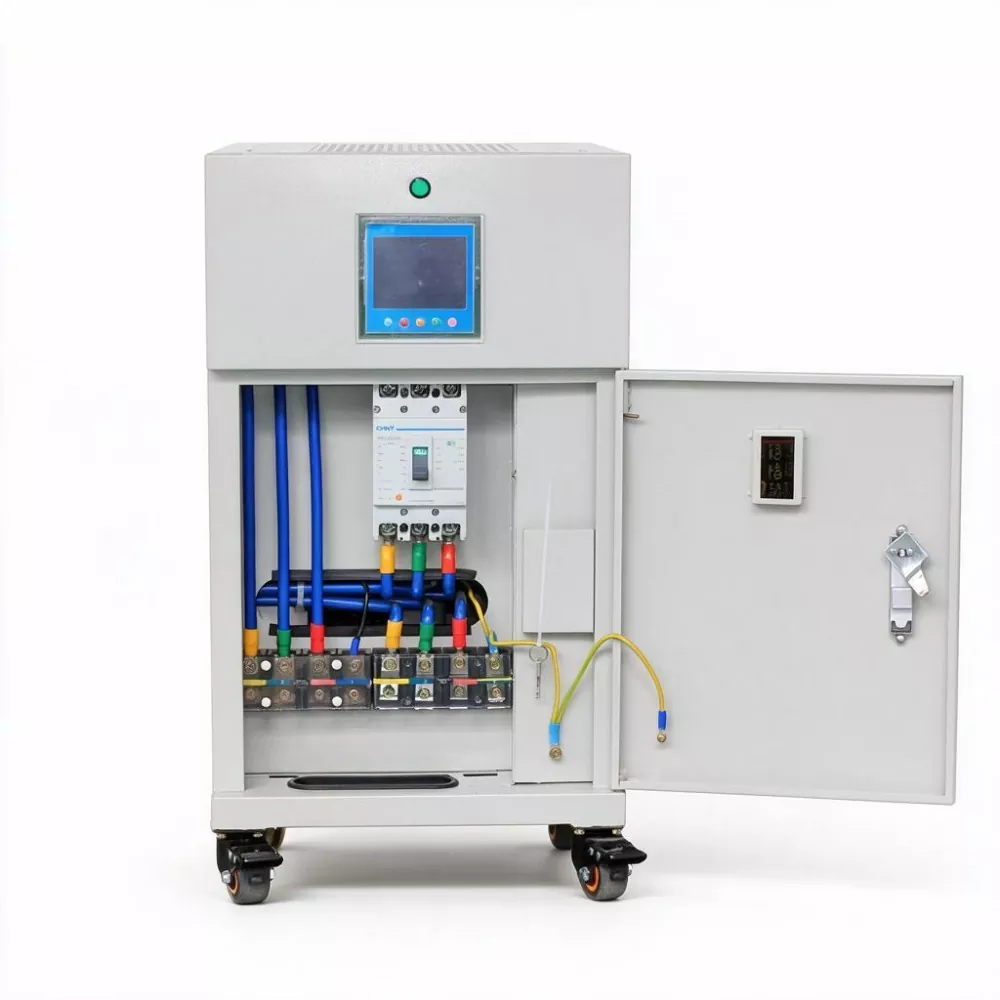

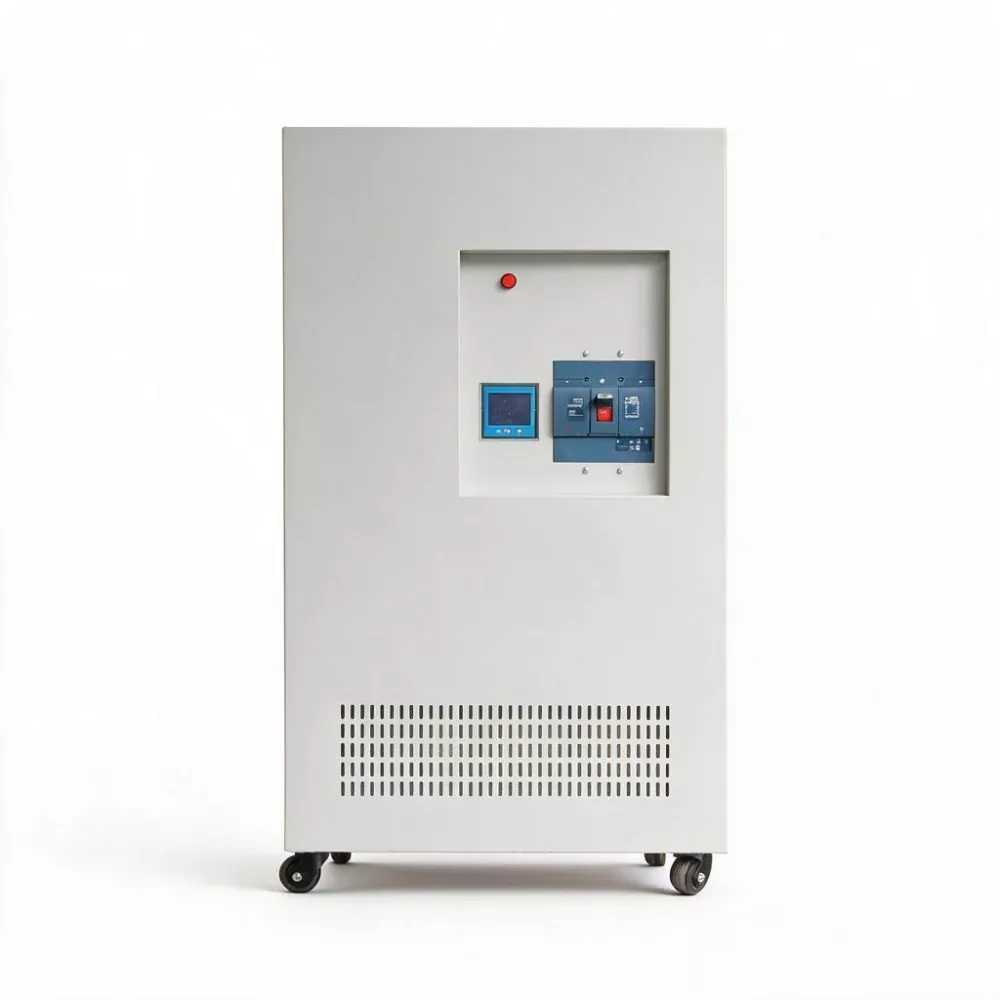

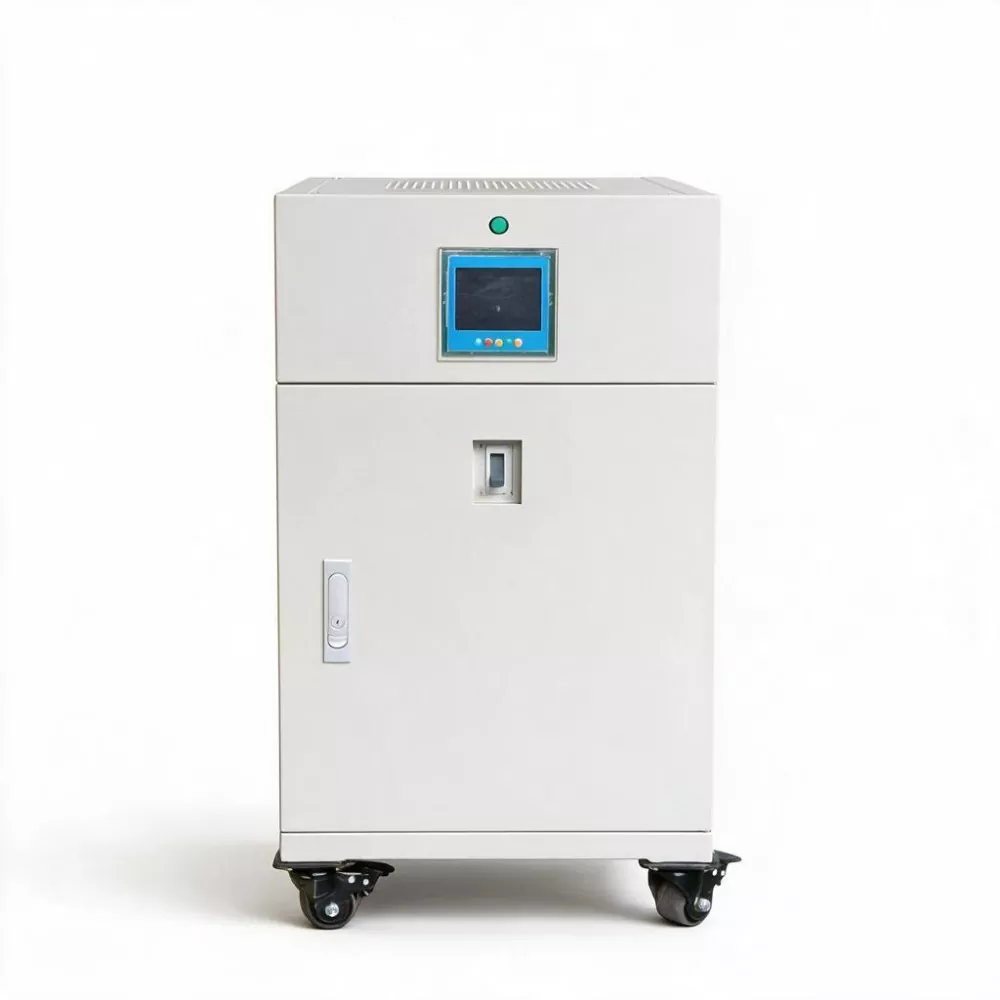

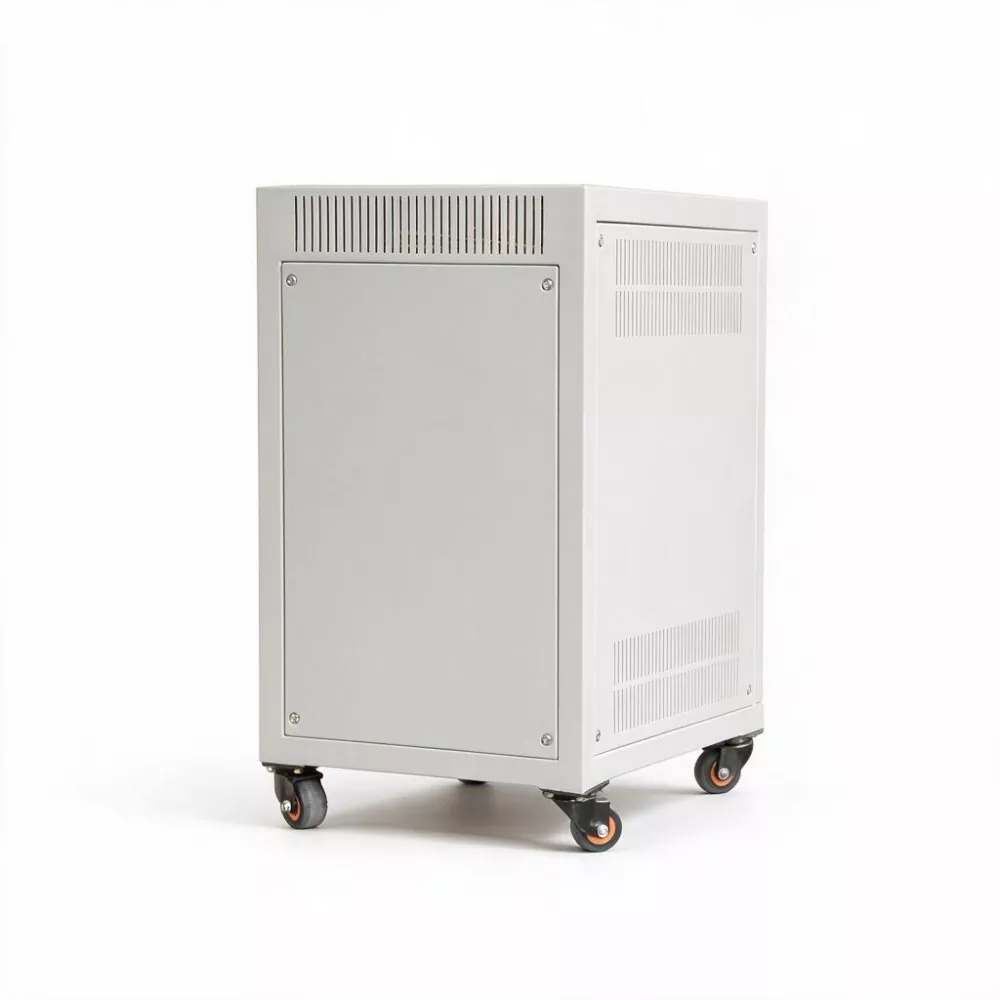

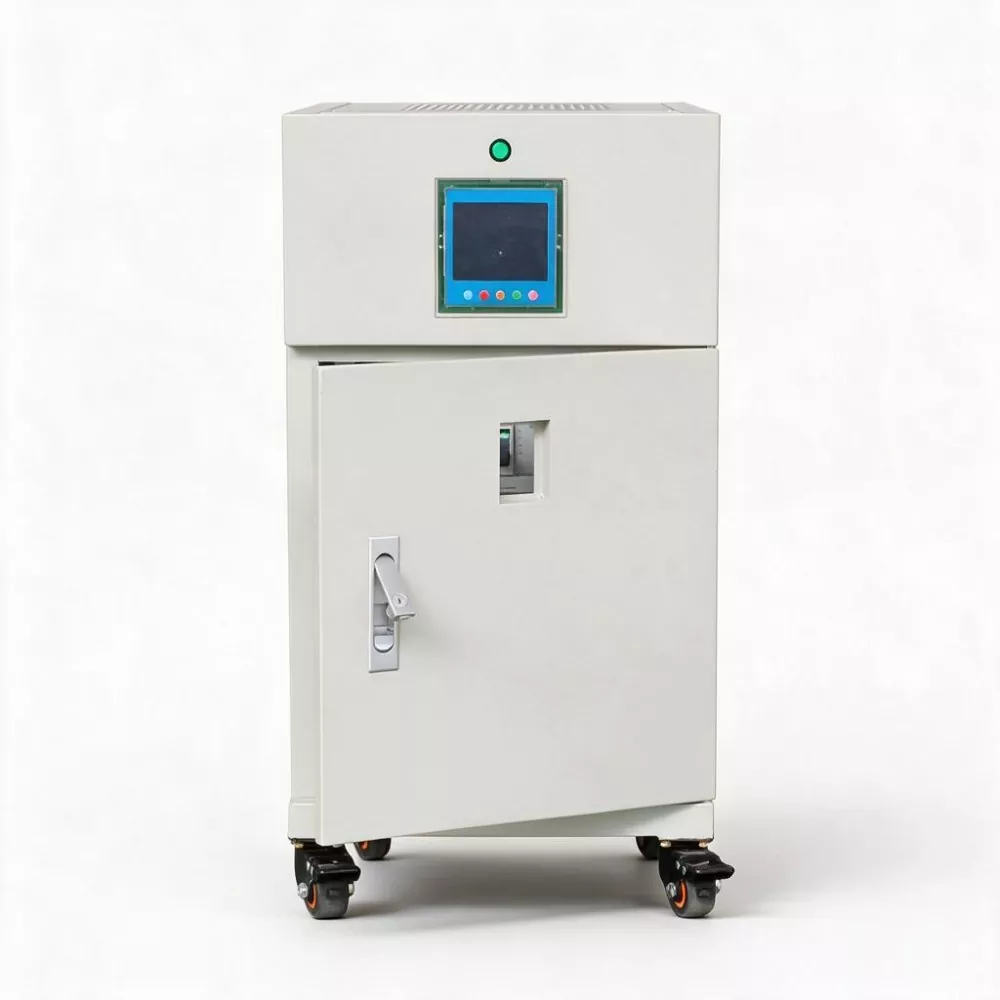

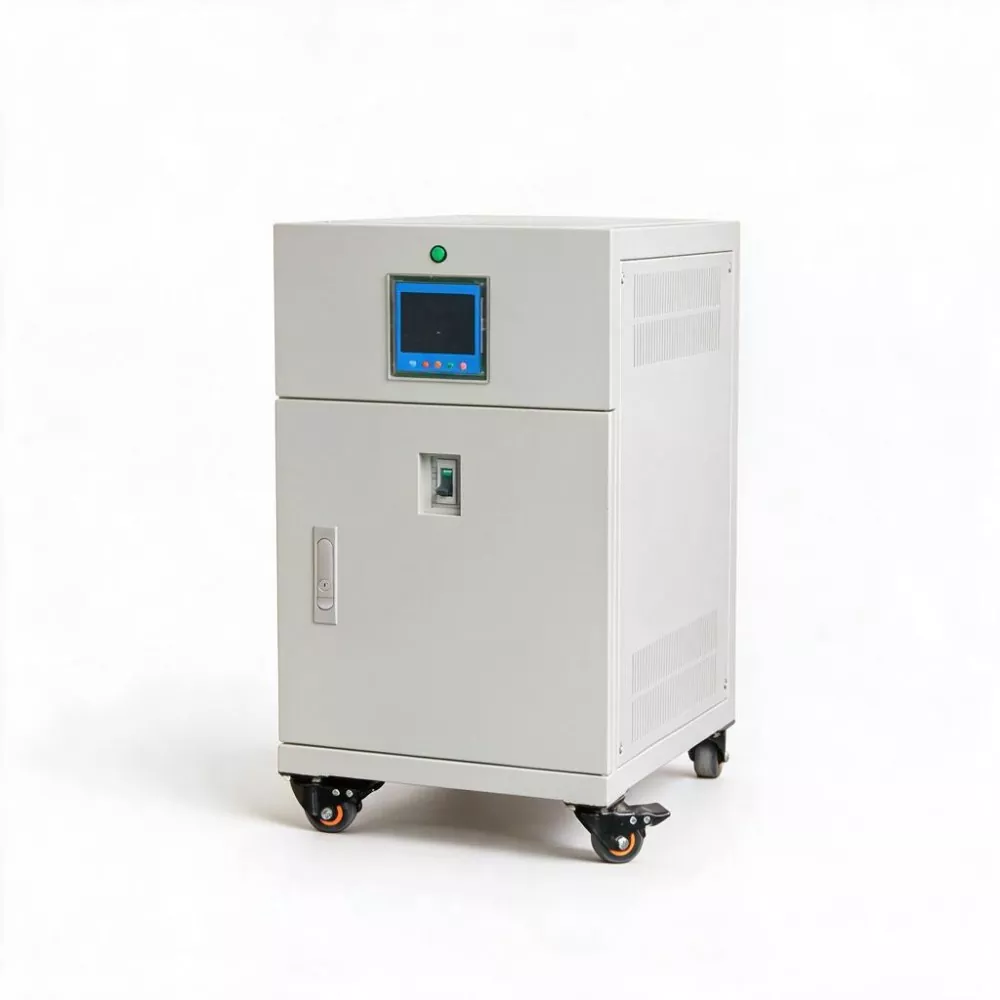

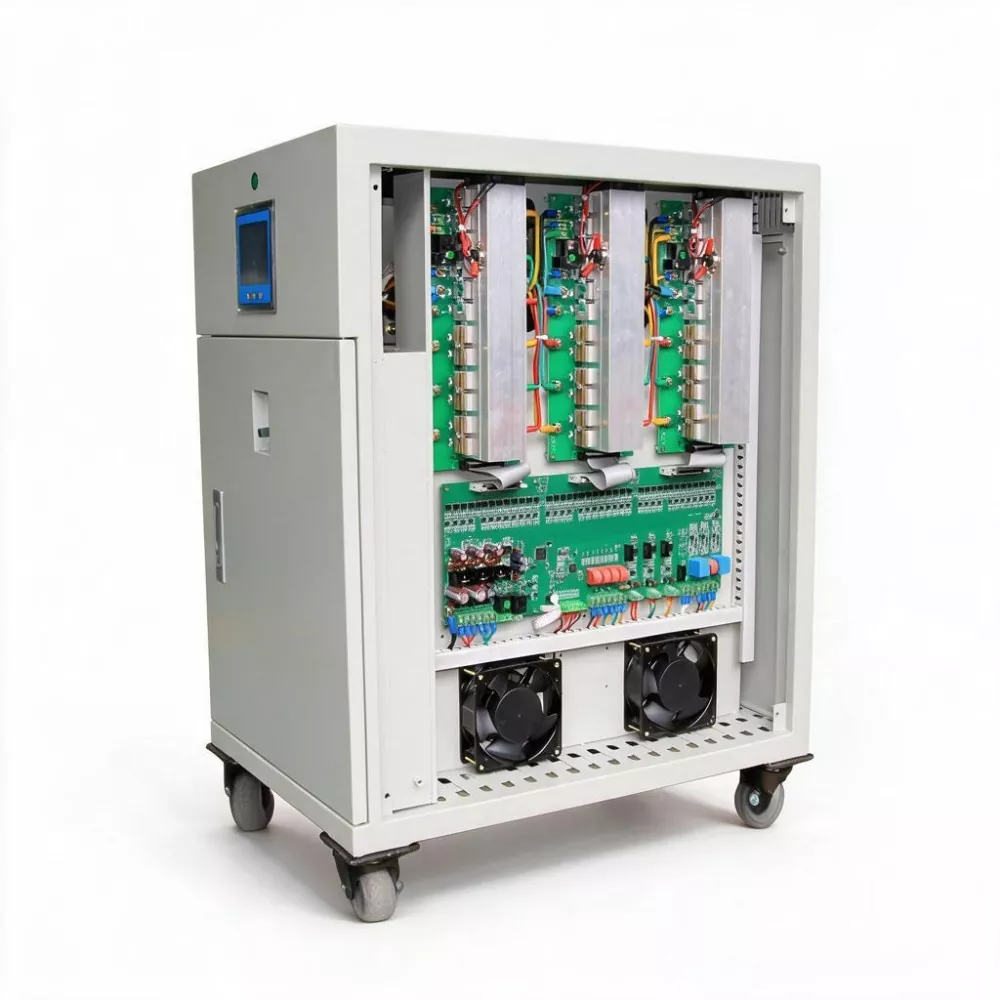

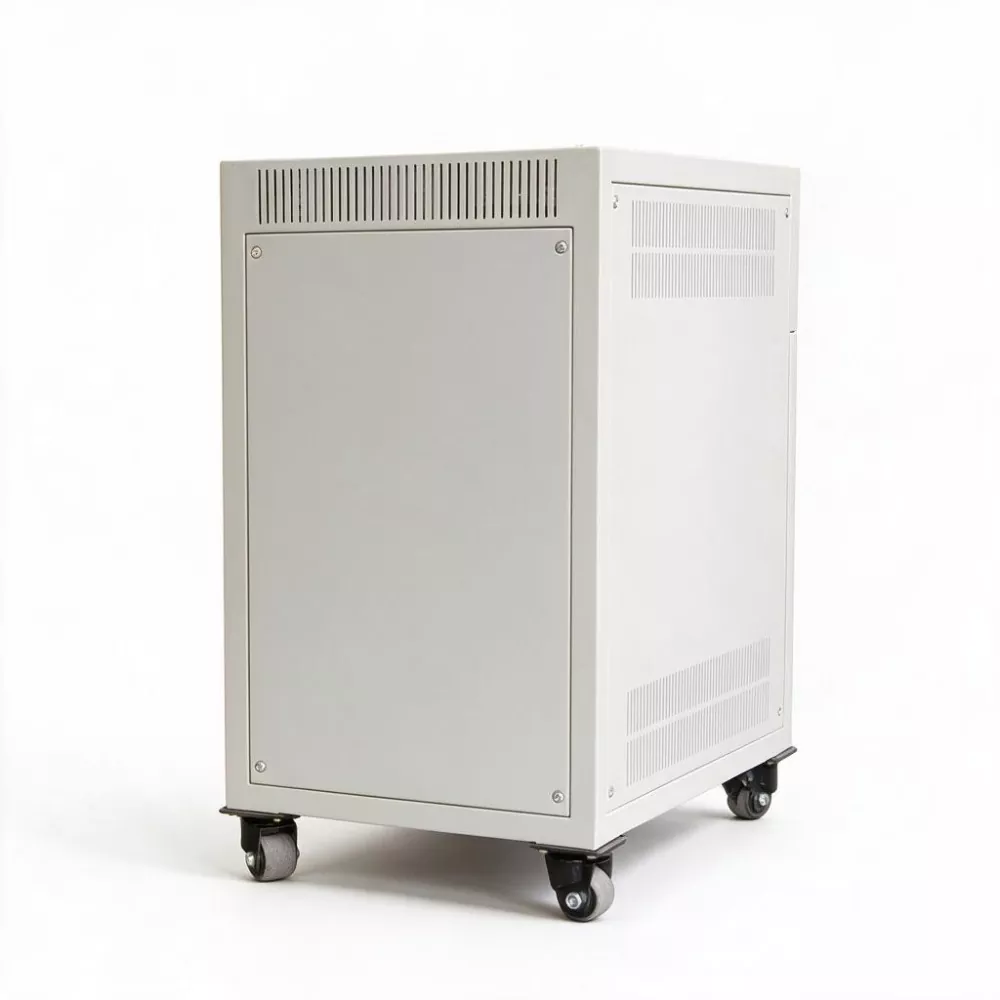

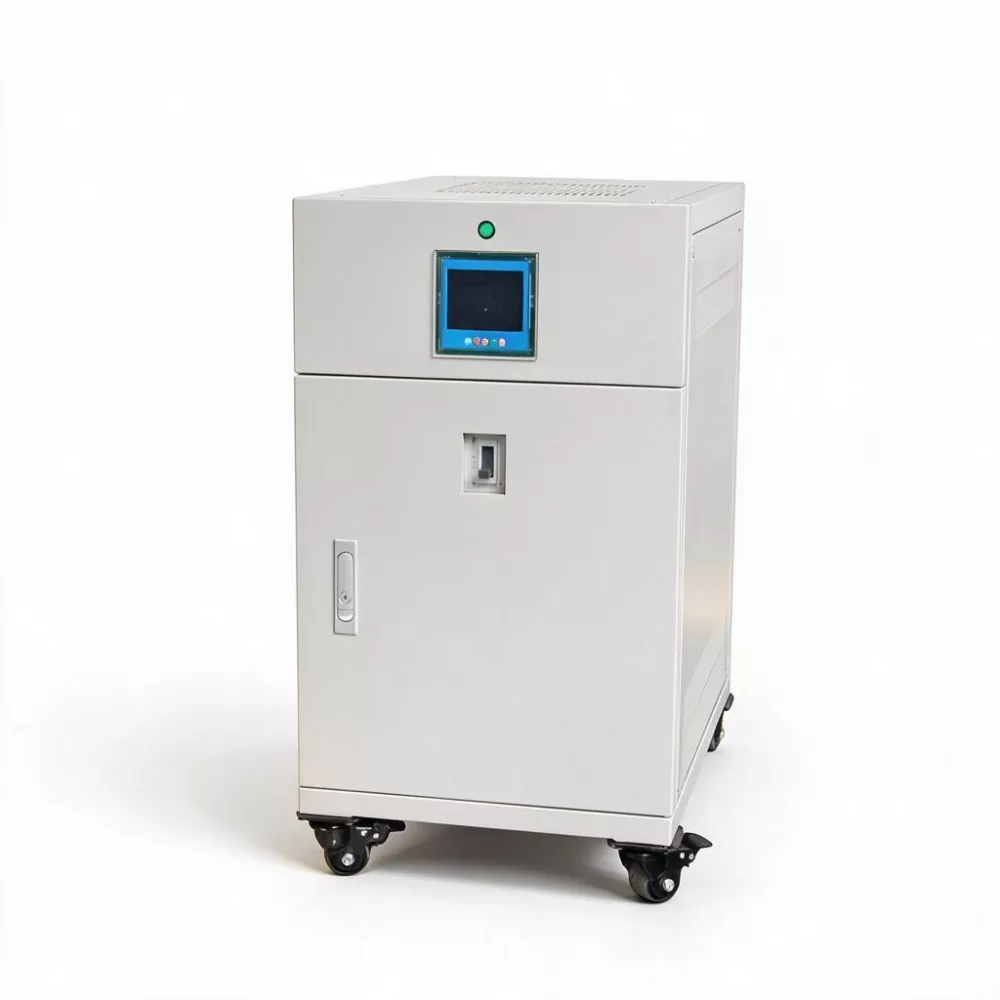

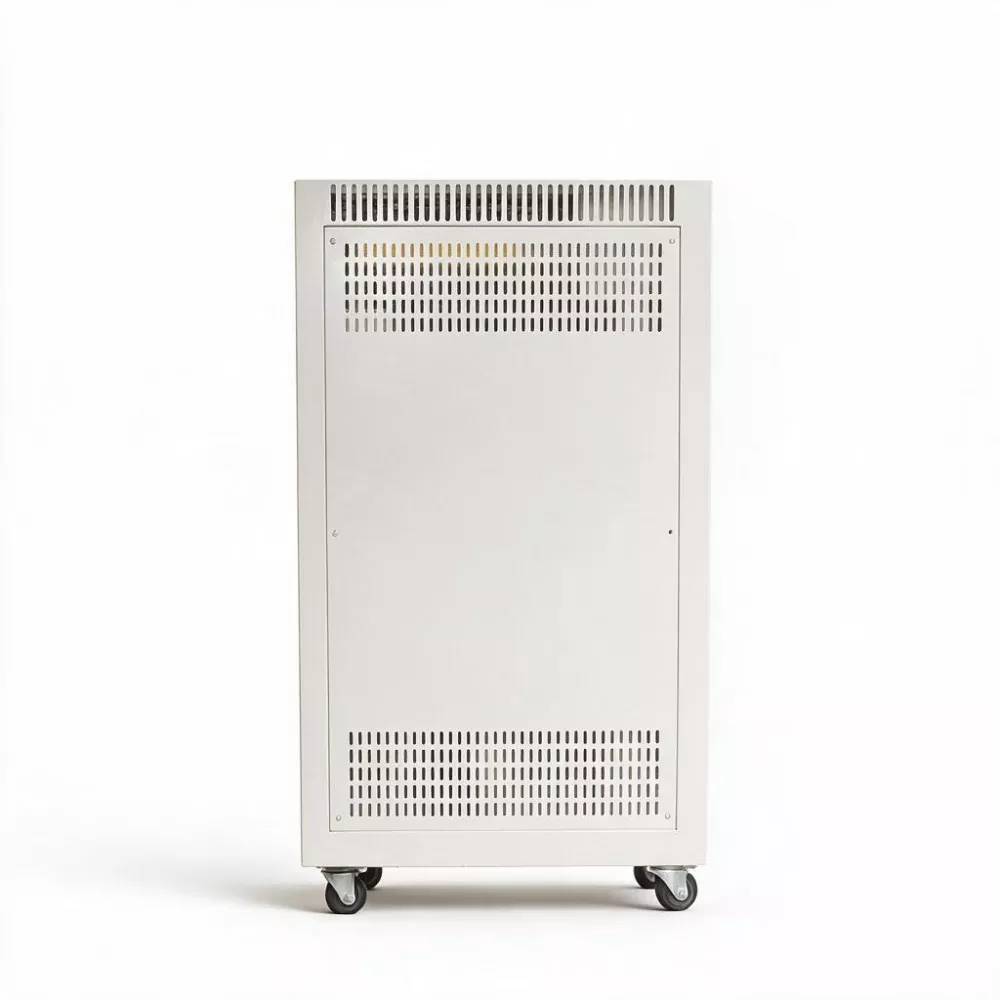

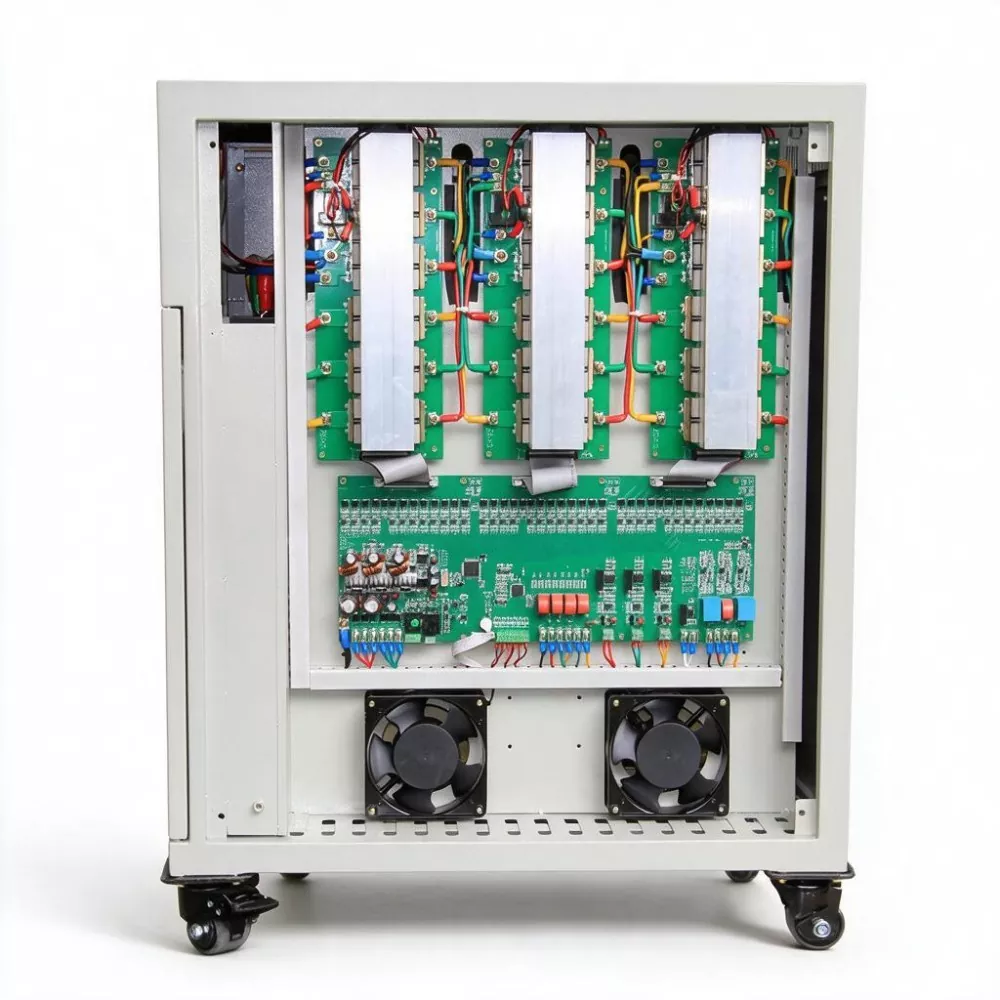

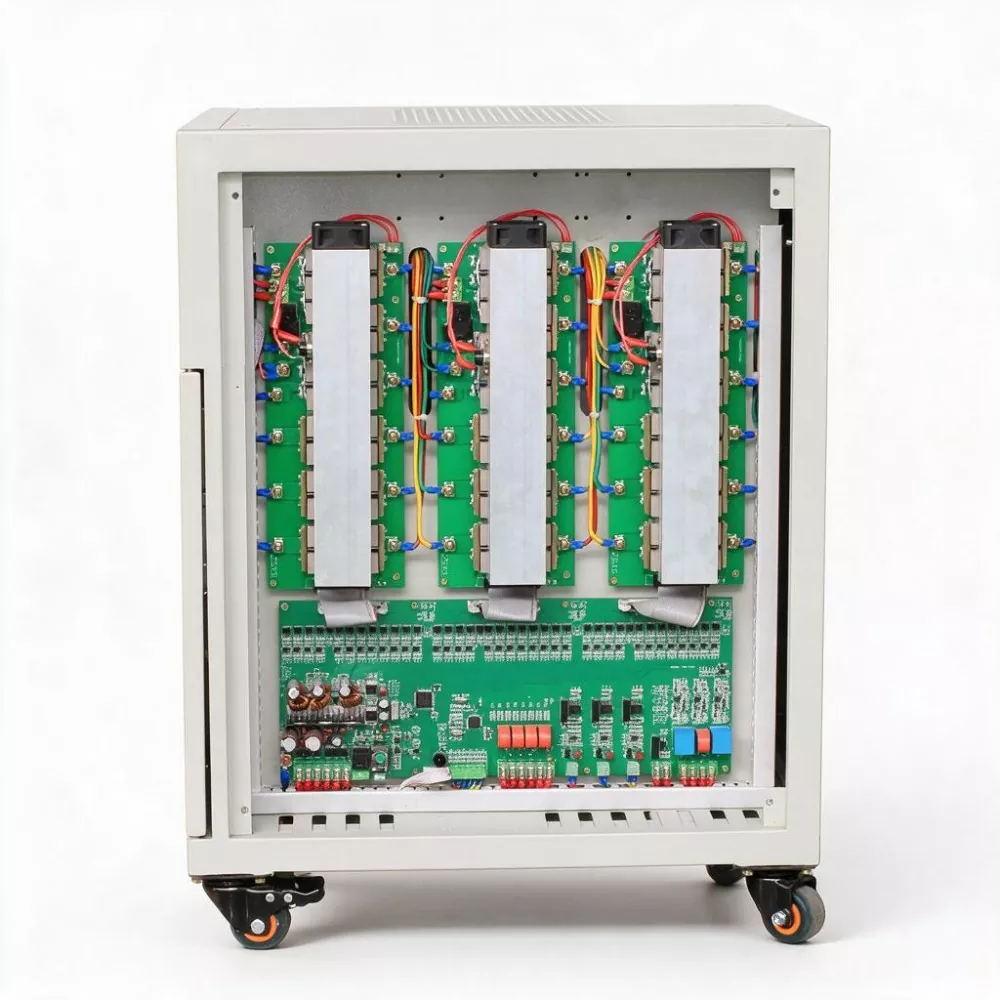

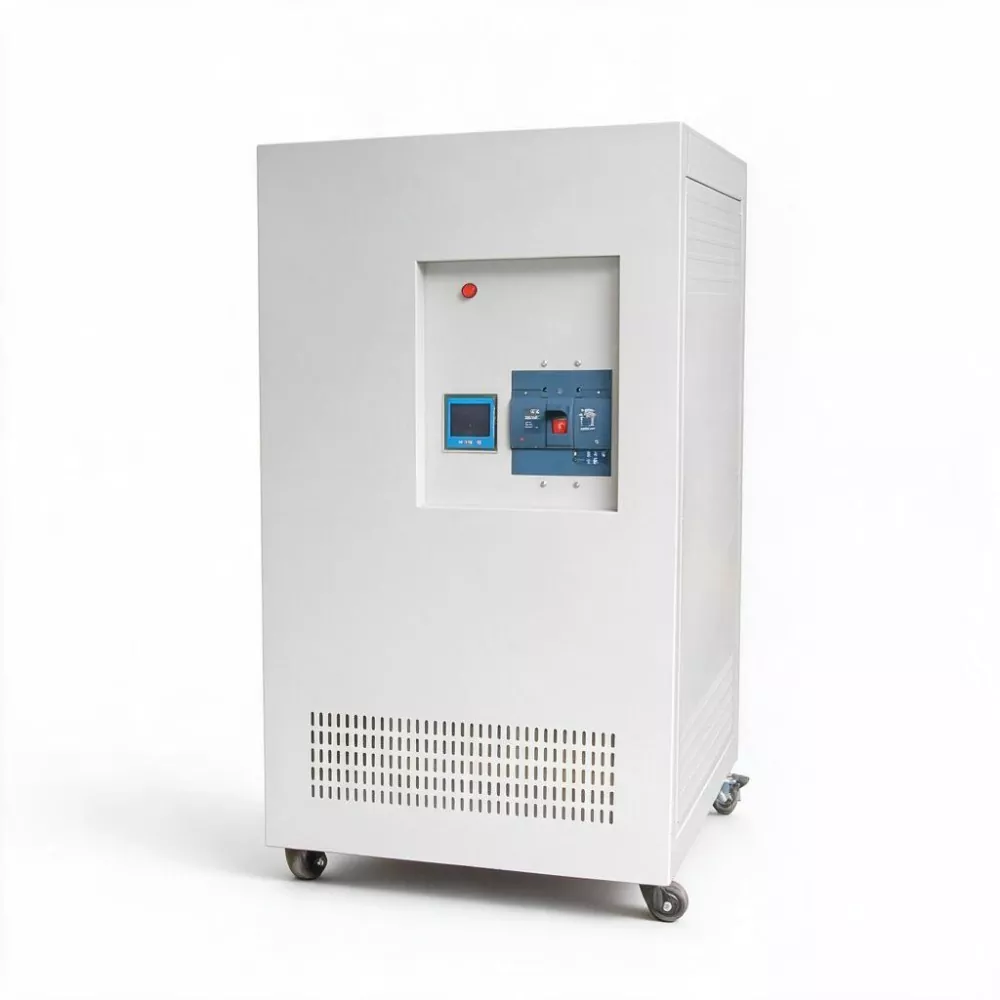

3 相 50kVA SCR スタティック AVR

3 相 50KVA SCR スタティック AVR は、高速 DSP コンピューティング チップを制御コアとして使用し、三相入力電圧の変化をリアルタイムで監視します。グリッド電圧が変動すると、DSP システムは必要な補償電圧をミリ秒以内に計算し、SCR (サイリスタ) モジュールを介して非接触の高速スイッチング補償を実行し、出力の瞬間的な電圧安定性を実現します。全工程に機械的な可動部品が一切不要で、カーボンブラシの磨耗、火花発生、定期交換などのトラブルを完全に排除します。

製品パラメータ

主な特長

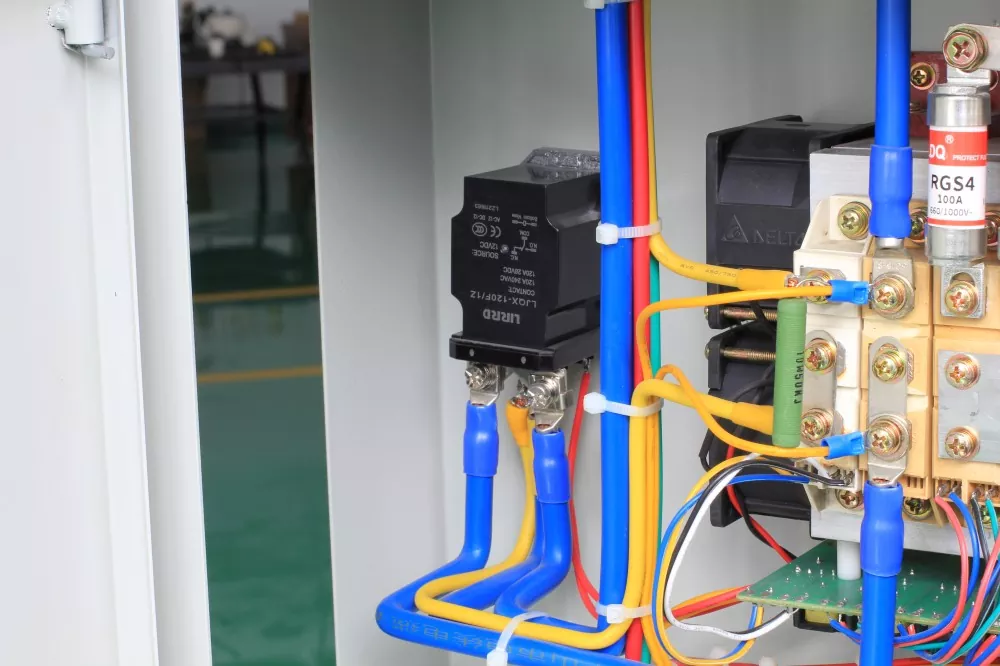

1. 接触制御なし

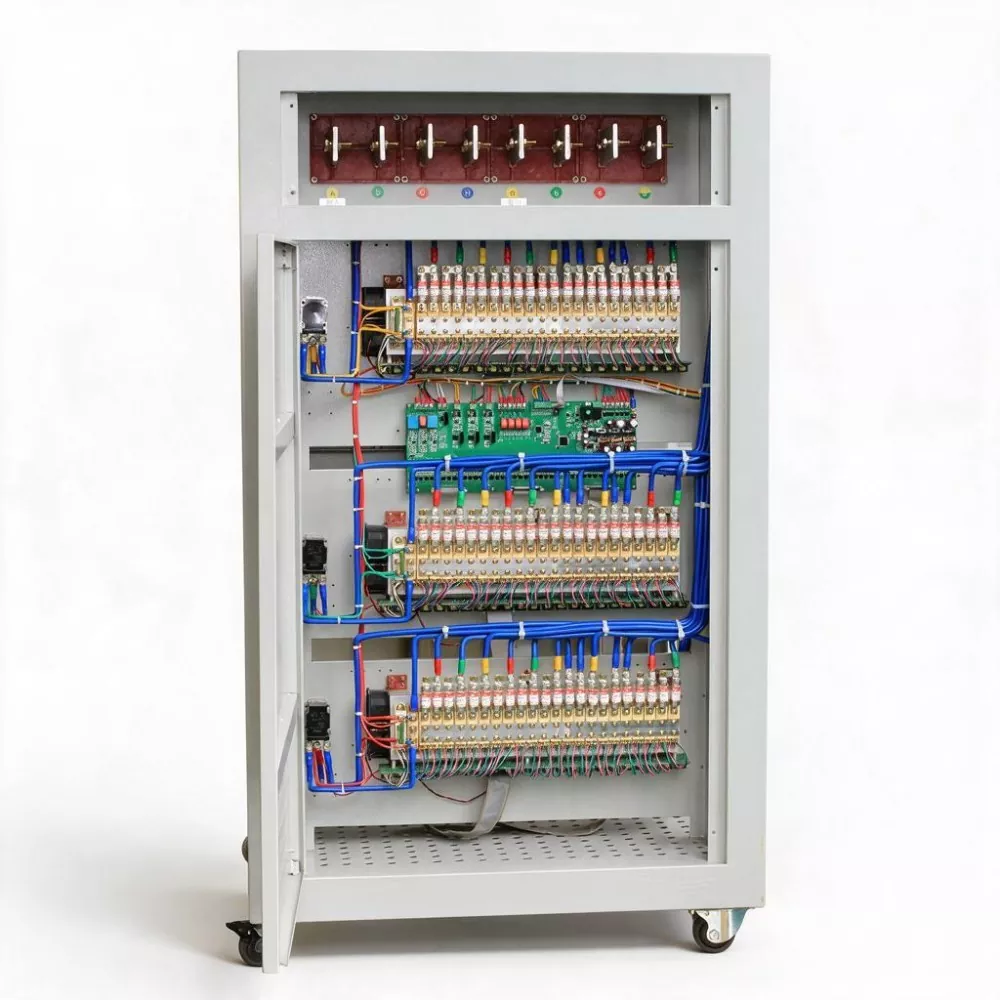

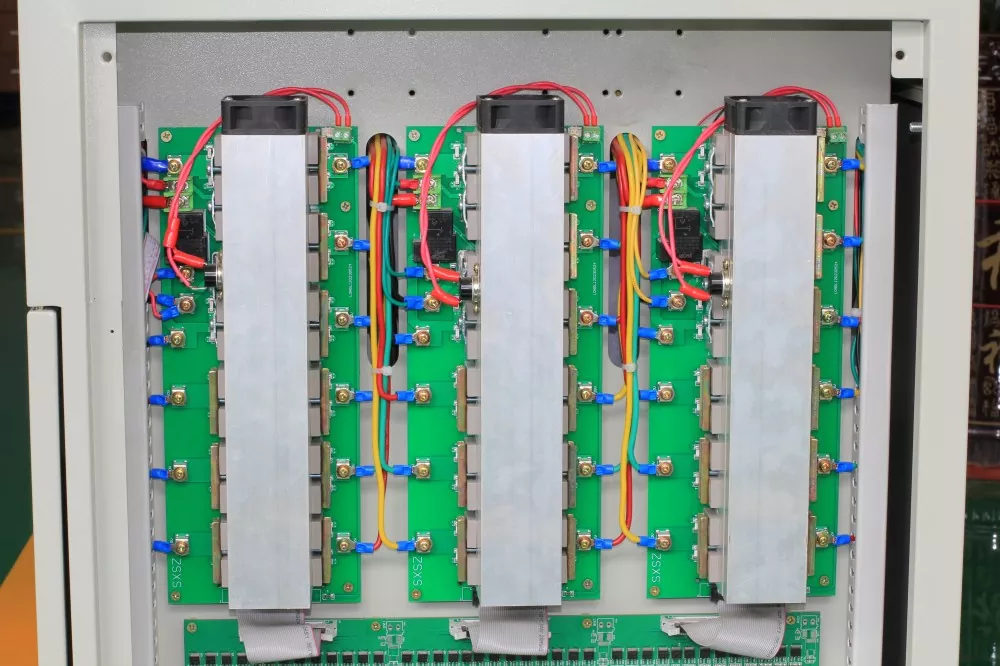

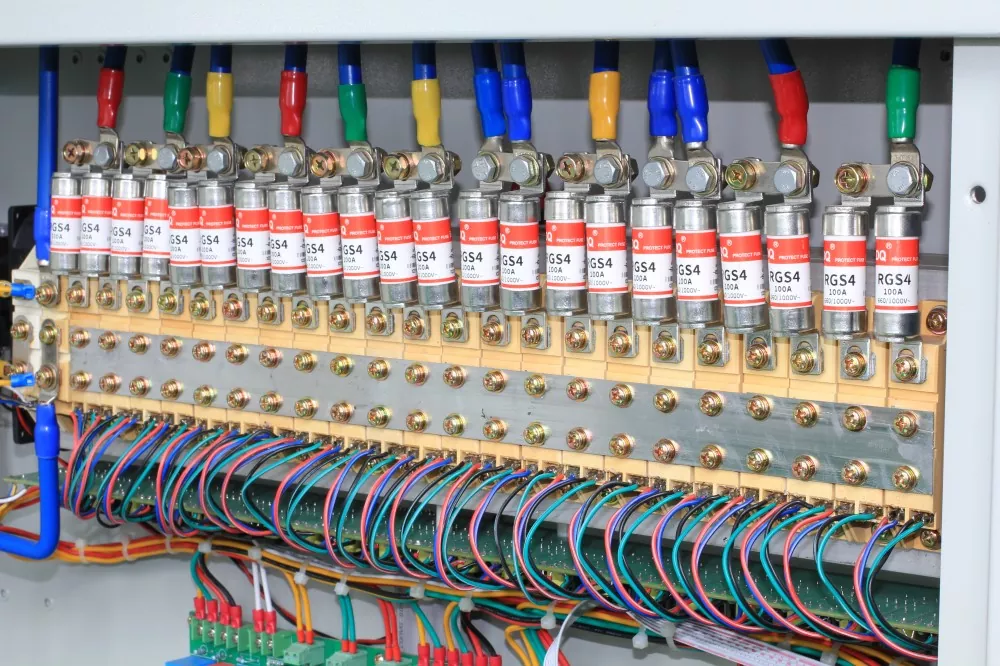

SCR モジュールは、電圧の迅速な補償と調整を実現するために使用されます。機械全体には機械的な可動部品はありません (カーボン ブラシやサーボ モーターもありません)。これにより、カーボン ブラシの摩耗、スパーク、定期的な交換など、従来の電圧レギュレータのメンテナンスの問題点が完全に排除され、真のメンテナンスフリーの運用が実現し、ライフサイクル全体の運用コストが大幅に削減されます。

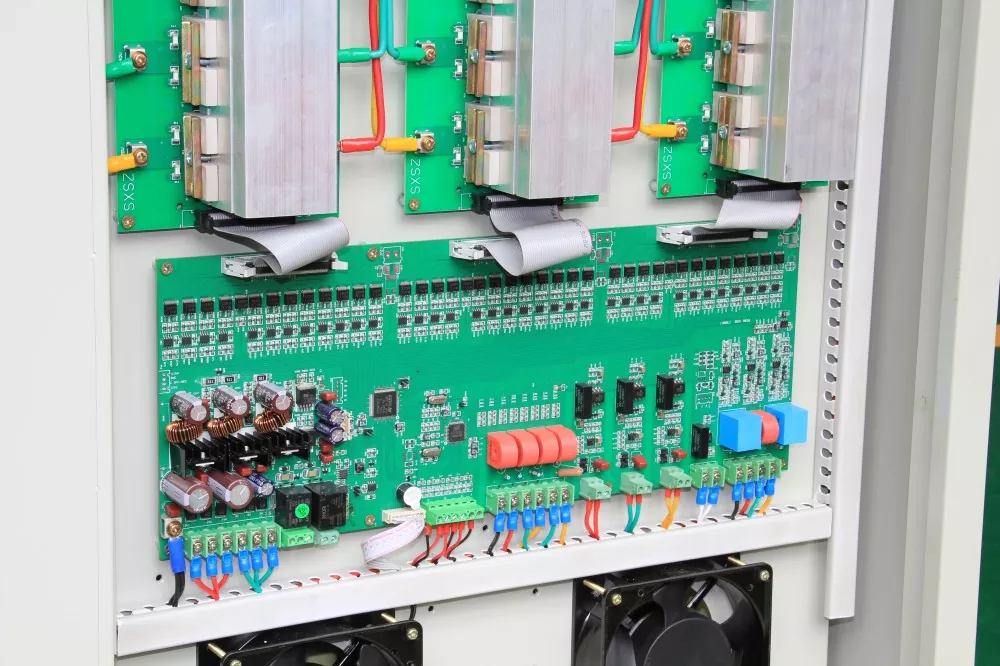

2. DSPデジタル制御

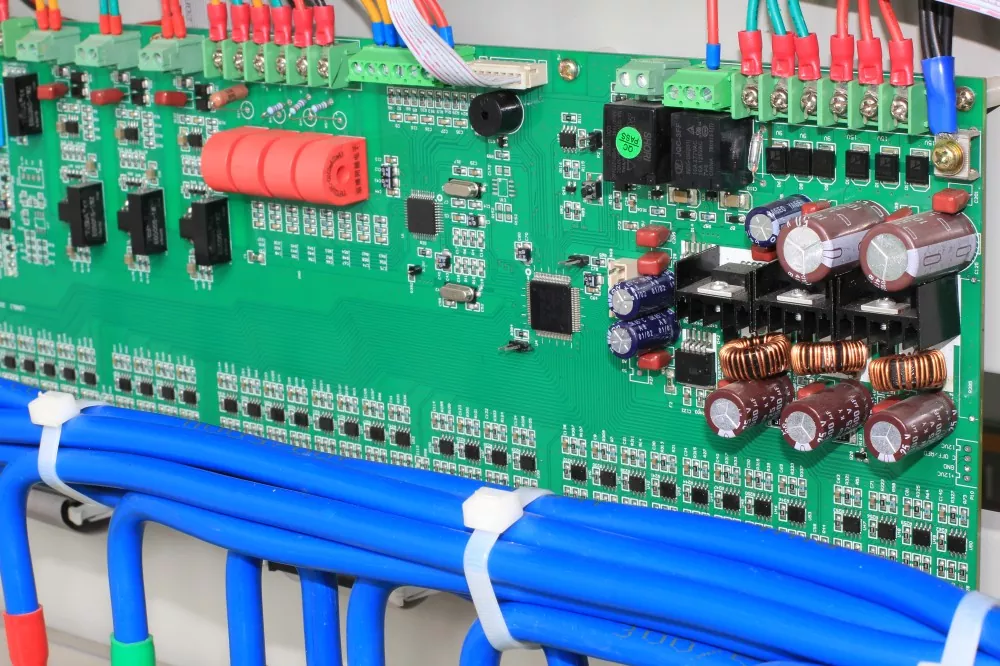

DSP コンピューティング測定チップを制御コアとして使用し、高速 AC サンプリング技術と実効値補正技術を組み合わせて、グリッド電圧の変化をリアルタイムで監視できます。応答速度は 10ms ～ 40ms (調整可能) に達し、グリッド変動のミリ秒以内に調整を完了することができ、出力電圧の瞬間的な安定性を確保することができ、過渡電圧に敏感な機器に特に適しています。

3. 高い電圧安定化精度

相電圧安定化精度は±1%、線間電圧精度は±1.5%です。出力波形歪率は0.1%以下で、高調波の発生がなく、精密機器、医療機器、数値制御システムなどに純粋で安定した電源供給を保証します。

4. 高効率

3 相 50KVA SCR 静的 AVR 効率は 99% 以上で、従来のサーボ タイプの電圧レギュレータの 96% をはるかに上回っています。自己損失が非常に低く、長期稼働によりエネルギー消費コストを大幅に削減でき、企業の省エネ、排出削減、グリーン生産の要件を満たします。

5. ゼロ電流スイッチング技術

ゼロ電流スイッチング技術を使用して、SCR モジュールはゼロ電流点でオンおよびオフになり、スイッチング瞬間の電流ショックと電圧スパイクを効果的に回避し、機器動作の安全性と信頼性を向上させます。

6. プログラム可能な保護とインテリジェントな監視

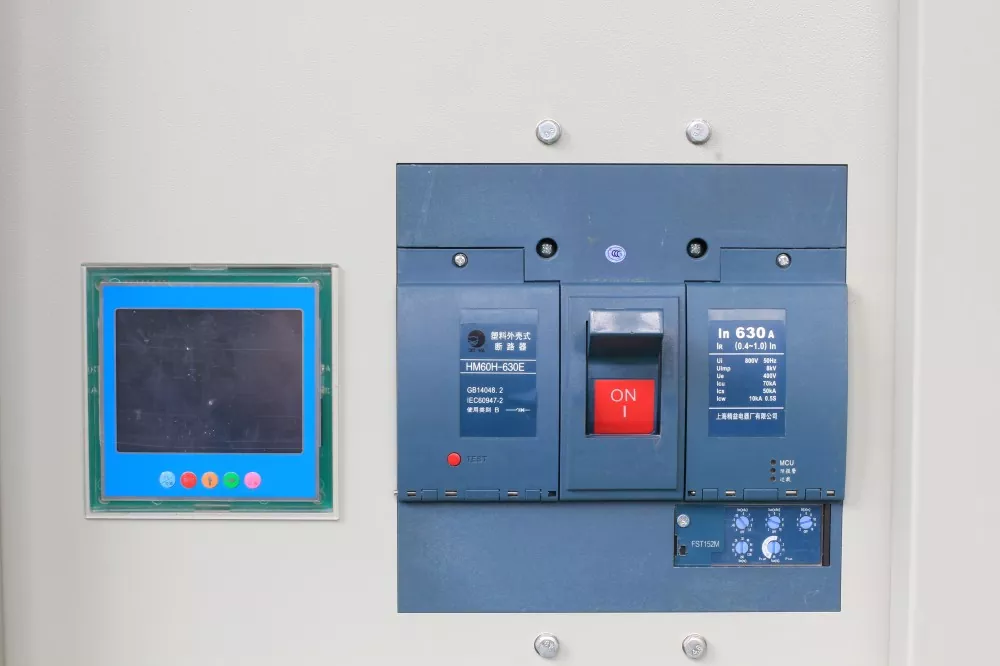

ユーザーはプログラミングを通じて過電圧、不足電圧、過電流保護閾値と電圧安定化精度を設定できます。過負荷、過電圧、不足電圧、短絡、過熱、欠相などの複数の保護機能と自動バイパス機能を内蔵しています。デジタルLEDディスプレイには三相の電圧、電流、電力がリアルタイムに表示され、動作状況が一目瞭然です。

7. E種絶縁、高耐電圧強度

絶縁等級はE級に達し、絶縁強度はAC2500V/1minにフラッシュオーバーや絶縁破壊なく耐えることができます。製品の動作温度範囲は-5℃～40℃、相対湿度は90%未満で、さまざまな産業現場の環境に適しています。

製品の用途

1. 産業オートメーション生産ライン: PLC 制御システム、サーボ ドライブ、ロボット ワークステーション、自動組立ラインに高速で安定した電圧電源を提供し、電圧過渡現象によって引き起こされる機器のアラーム、シャットダウン、生産中断を防ぎます。

2.大規模機械および金属加工装置：大型工作機械、レーザー切断機、プラズマ切断機、スタンピング装置などの大電力加工装置に適しており、安定した電圧電源を提供して加工精度と装置の安全性を確保します。

3. 医療施設：病院の画像センター（CT、MRI）、手術室設備、検査室の精密機器に高精度、高純度の安定した電源を供給し、診断の品質と患者の安全を確保します。

4.通信基地局・データセンター：5G通信基地局や中小規模のデータセンターのスイッチ電源や精密空調機のフロントエンドに使用され、電圧変動による通信機器のクラッシュを防止します。

5. エレベーターおよびビル設備：高層ビルのエレベーターシステム、セントラル空調、消火ポンプなどの主要設備に安定した電力を供給し、異常電圧による設備故障や安全上の危険を回避します。

6. 研究試験機関：大学の研究室、品質検査センター、研究機関の環境試験室、精密測定器、大電力試験装置に高精度の安定した電圧電源を供給し、実験データの精度と再現性を確保します。

従来のサーボモータータイプの電圧調整器との違いや利点は何ですか?

現代の産業オートメーションと精密製造レベルの継続的な向上に伴い、ますます多くの電気機器の電源品質に対する要求が高まり、安定した電圧だけでなく、PLCプログラムの障害、サーボドライブのアラーム、精密機器の測定偏差を回避するために電圧の変動に即座に対応できることも求められています。従来のサーボモータータイプの電圧レギュレータは信頼性の高い性能を持っていますが、その機械的なカーボンブラシ調整方法では、応答速度に物理的な限界（通常は数秒以内）があり、電圧過渡現象に敏感なハイエンド負荷の要件を満たすことが困難です。

3 相 50KVA SCR スタティック AVR の電圧調整精度は ±1% で、従来のサーボ タイプの電圧調整器の ±3% よりもはるかに優れています。その応答速度は最大 10ms に達し、グリッド電圧変動の最初のサイクル内に調整動作を完了し、バックエンドの敏感な機器が電圧変化をほとんど感じないようにすることができます。

効率に関しては、製品効率は99%以上であり、企業は長期的にかなりの電気代を節約できます。

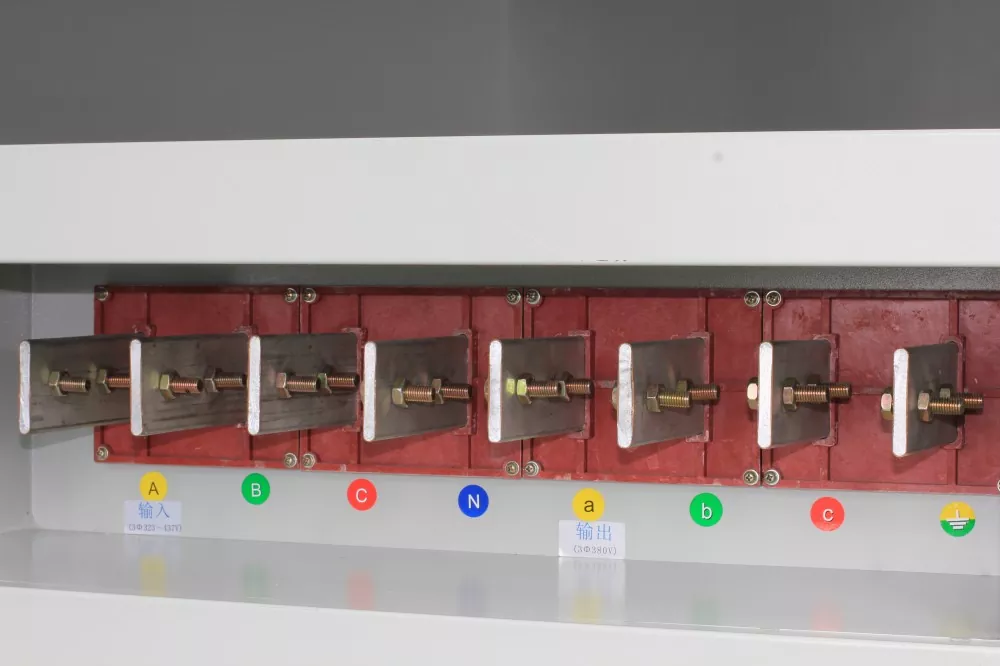

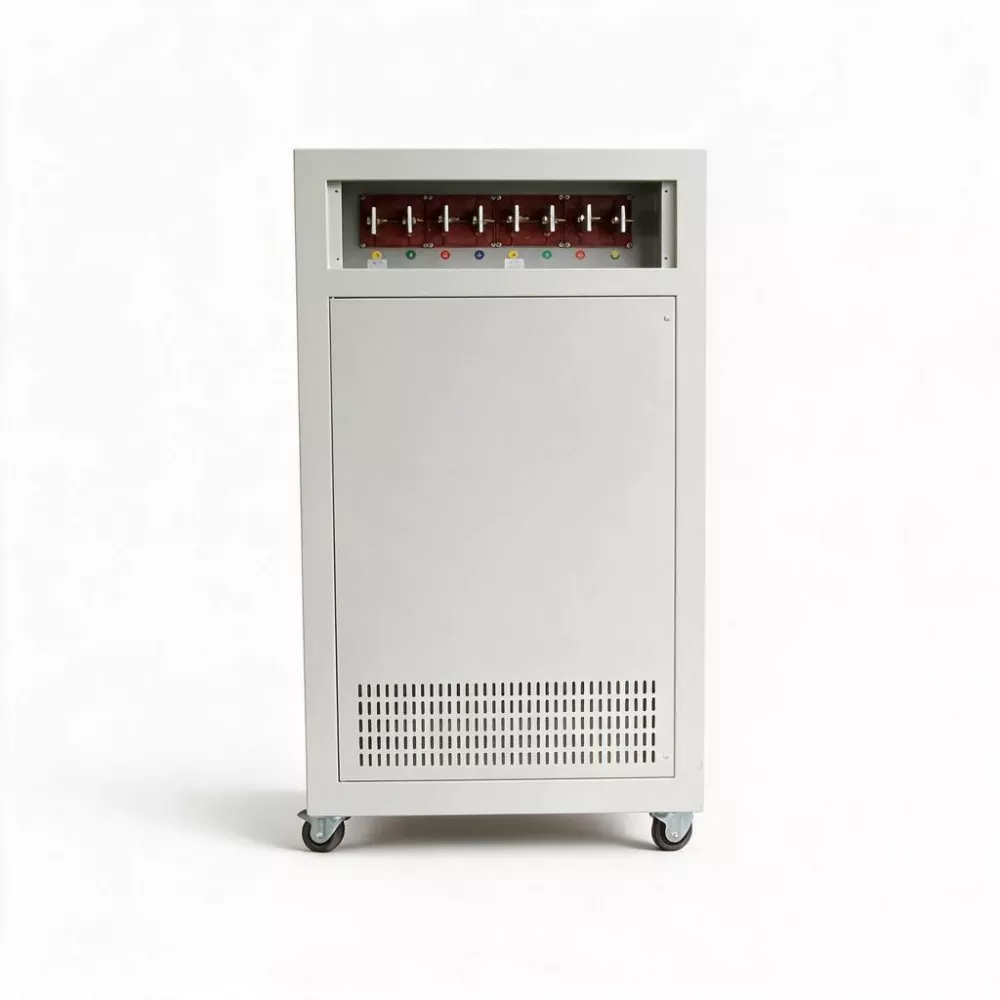

インテリジェンスの面では、SBWZ-50KVA はプログラマブル設定機能を備えています。ユーザーは、実際の現場のニーズに応じて、過電圧、不足電圧、過電流保護しきい値、および電圧調整精度パラメータを設定できます。デジタルLEDディスプレイは、三相の相電圧、相電流、電力などの運転データをリアルタイムに表示できます。この製品は三相 5 線接続 (L1、L2、L3、N、PE) をサポートし、50/60Hz デュアル周波数グリッドと互換性があります。

カスタマイズサービス

KTACは、外観色、パッケージング方法、入出力電圧範囲、特殊機能モジュール（EMIフィルタデバイス、雷保護デバイス、RS232/RS485監視インターフェースなど）などを含むOEM/ODMサービスを提供しています。カスタマイズされたソリューションについては、お問い合わせください。

よくある質問

1. SBWZ シリーズと従来の SBW サーボモータ電圧安定器の本質的な違いは何ですか?

SBWZ シリーズは、DSP デジタル制御と SCR 非接触スイッチ技術を採用しており、機械全体に機械的な可動部品 (カーボン ブラシ、サーボ モーターなし) がありません。従来のSBWシリーズはサーボモーターを使用してカーボンブラシを駆動し、変圧器のコイル上を滑らせて電圧を調整していましたが、機械的摩耗と応答速度の遅さの問題がありました。 SBWZ の応答速度は 10ms ～ 40ms に達し、SBW シリーズ (第 2 レベル) の数十倍です。電圧安定化精度も±1%で、SBWシリーズの±3%に比べて大幅に優れています。

2.「非接触」とはどういう意味ですか?利点は何ですか?

「非接触」とは、電圧安定化装置の電圧調整プロセス中に、機械的な接触コンポーネント (カーボン ブラシとコイル間の滑り接触など) が存在しないことを意味します。電圧補償は、SCR サイリスタ モジュールを通じて電子スイッチング方式で完了します。利点としては、機械的摩耗がない、メンテナンスが不要、火花が出ない、応答速度が速い、寿命が長い、信頼性が高い、長期連続運転に適しているなどが挙げられます。

3. 10ms ～ 40ms という応答速度は実際のアプリケーションでは何を意味しますか?

これは、SBWZ-50KVA が系統電圧が変動した場合、1 系統周期 (20ms) 以内に検出、計算、補償プロセスを完了できることを意味します。バックエンドの敏感なデバイス (PLC、サーボ ドライブ、精密機器など) の場合、電圧変化はほとんどなく、機器は電圧過渡現象によるアラームやシャットダウンを発生させることなく継続的に動作できます。

4. 3 相 50KVA SCR 静的 AVR ≥ 99% の効率はどのように達成されますか?

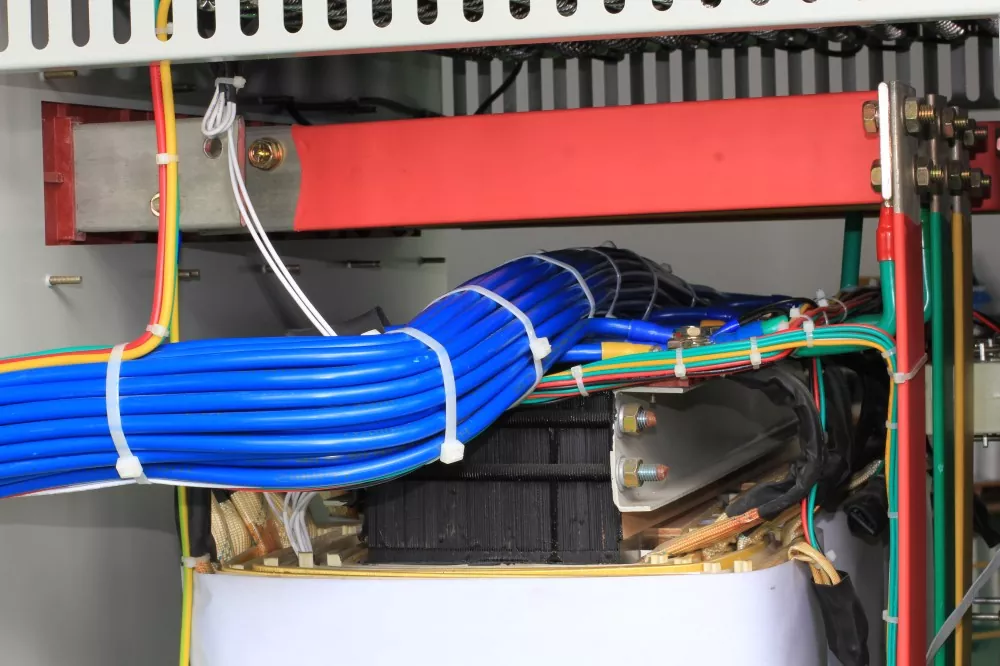

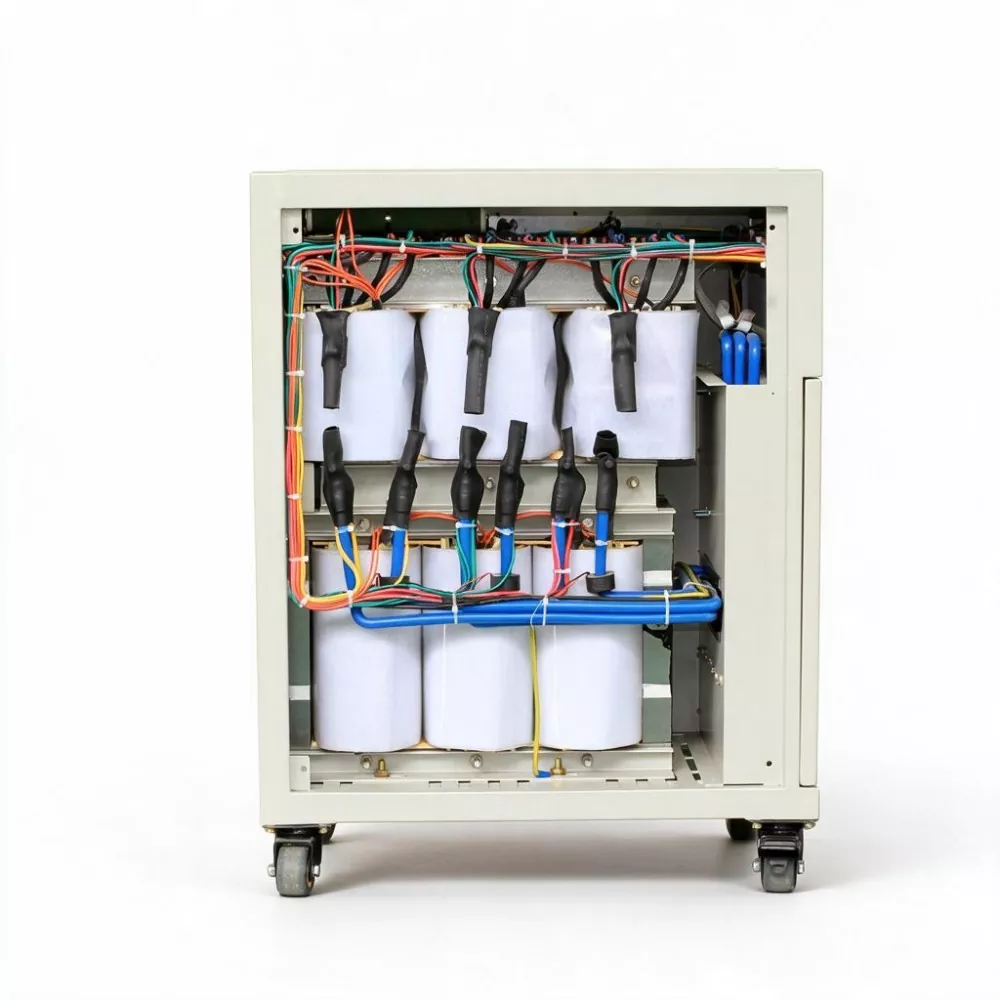

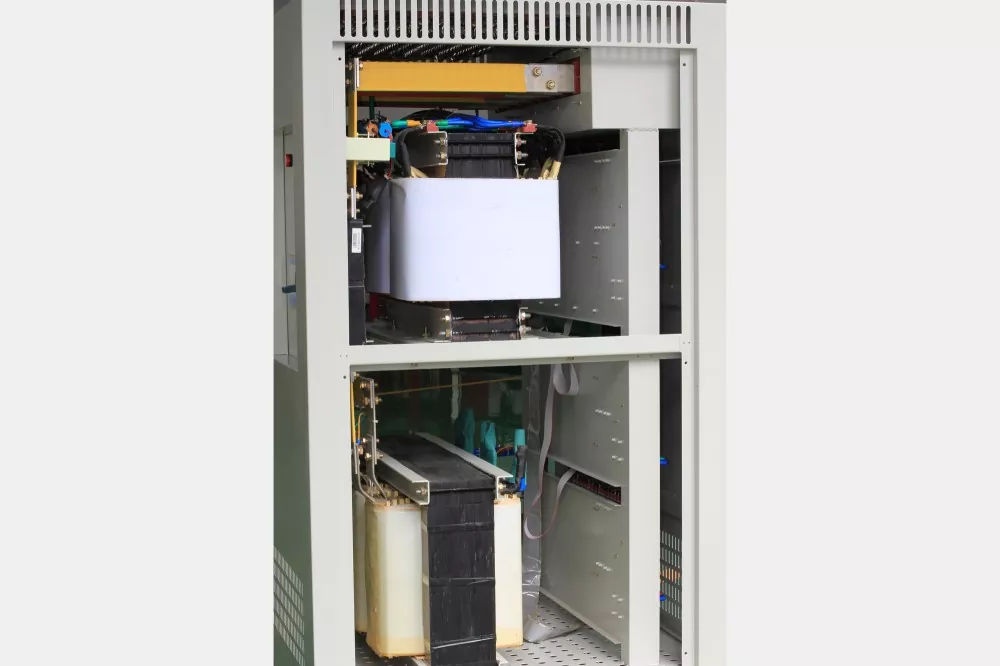

SBWZシリーズは、SCR無接点スイッチ技術と効率的な絶縁トランスを組み合わせた設計スキームを採用しています。 SCR モジュールの伝導電圧降下は非常に低く、伝導損失は従来のカーボン ブラシの接触抵抗の損失よりもはるかに小さいです。同時に、DSP 制御アルゴリズムが補償戦略を最適化し、変圧器が常に効率的な範囲で動作できるようにします。総合効率は 99% 以上に達し、従来のサーボ タイプの電圧安定器 (約 96%) よりも大幅にエネルギー効率が高くなります。

5. プログラマブル設定機能で設定できるパラメータは何ですか?

ユーザーは、デバイスパネルまたは通信インターフェイスを介して、過電圧保護しきい値、不足電圧保護しきい値、過電流保護しきい値、電圧安定化精度およびその他の重要なパラメーターを設定できます。これにより、SBWZ-50KVA はさまざまなグリッド環境や負荷要件に柔軟に適応し、工場での事前設定なしで建設現場でパラメータのマッチングを迅速に完了することができます。

6. 機器はどのような通信プロトコルと監視方法をサポートしていますか?

標準構成では RS485 通信インターフェースをサポートし、Modbus-RTU プロトコルを拡張できます。この機器は、工場の DCS システム、SCADA システム、またはエネルギー管理プラットフォーム (EMS) に接続して、電圧、電流、電力、警報ステータスのリモート リアルタイム監視を実現し、無人操作と予知保全をサポートできます。
