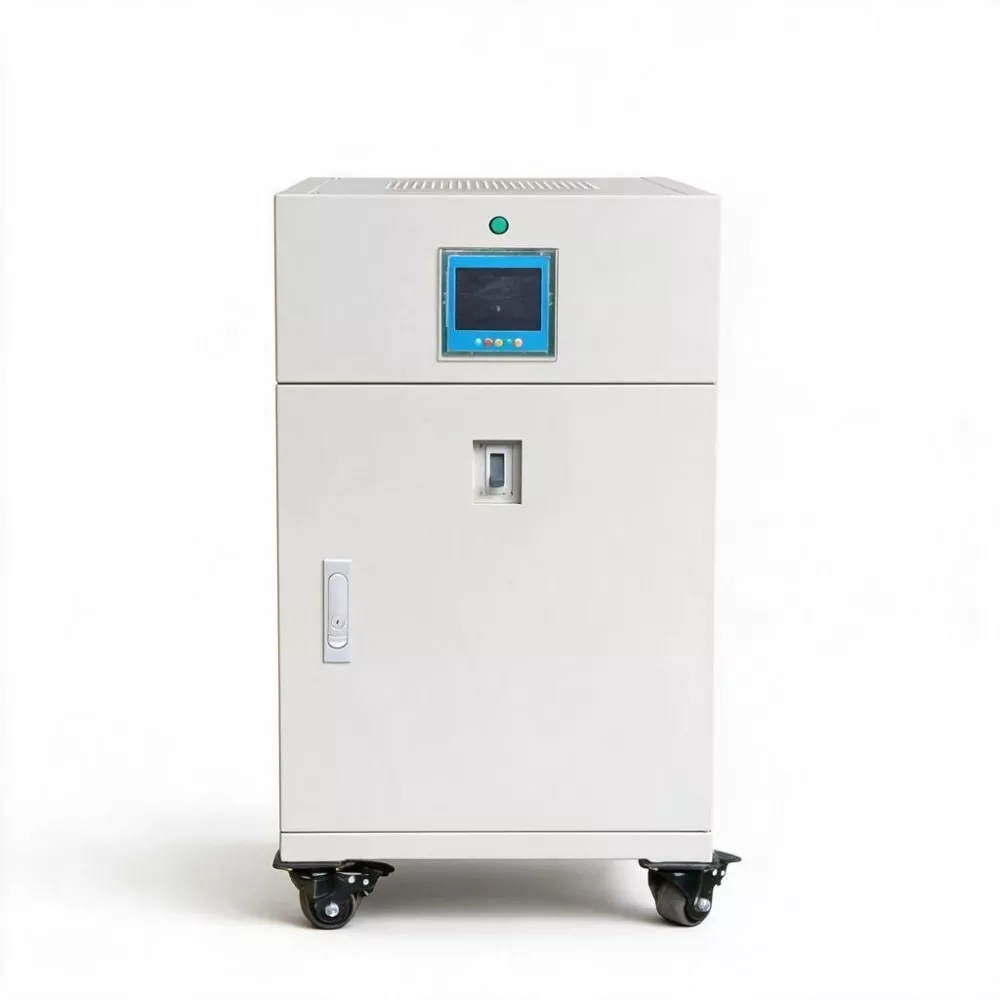

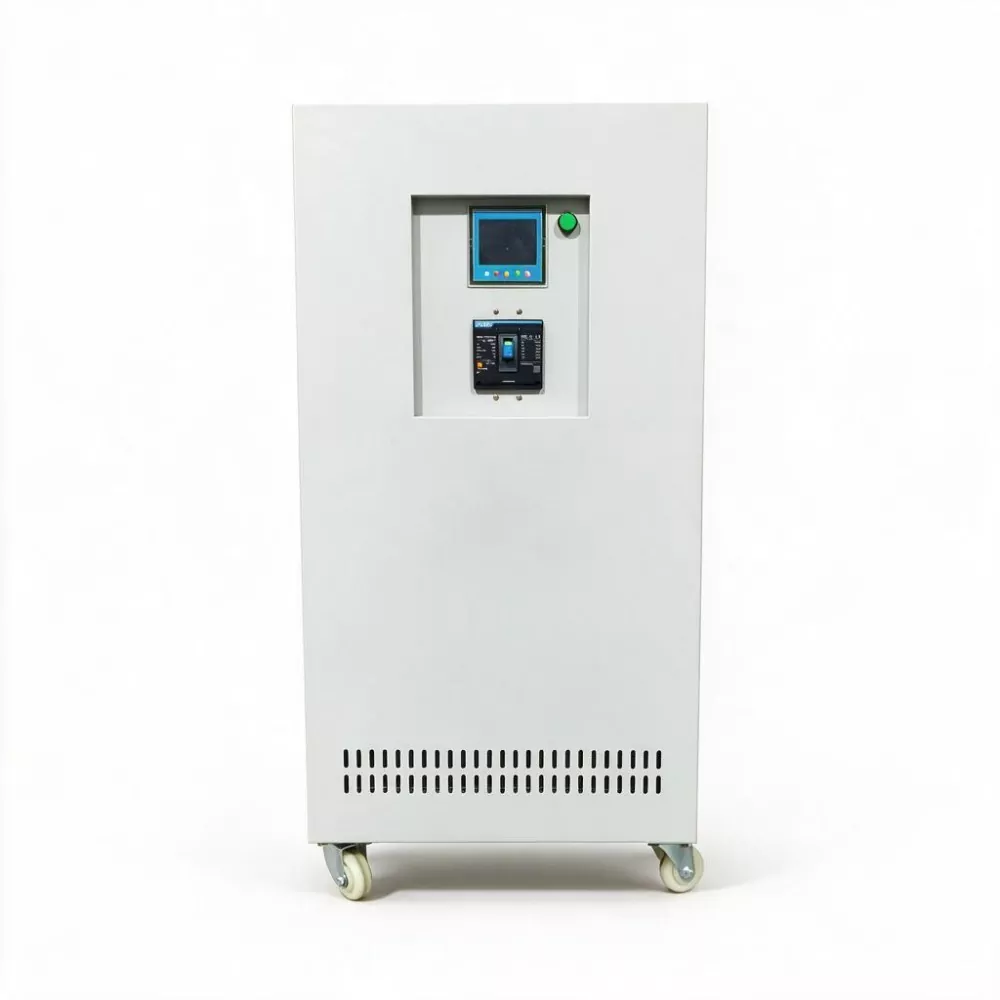

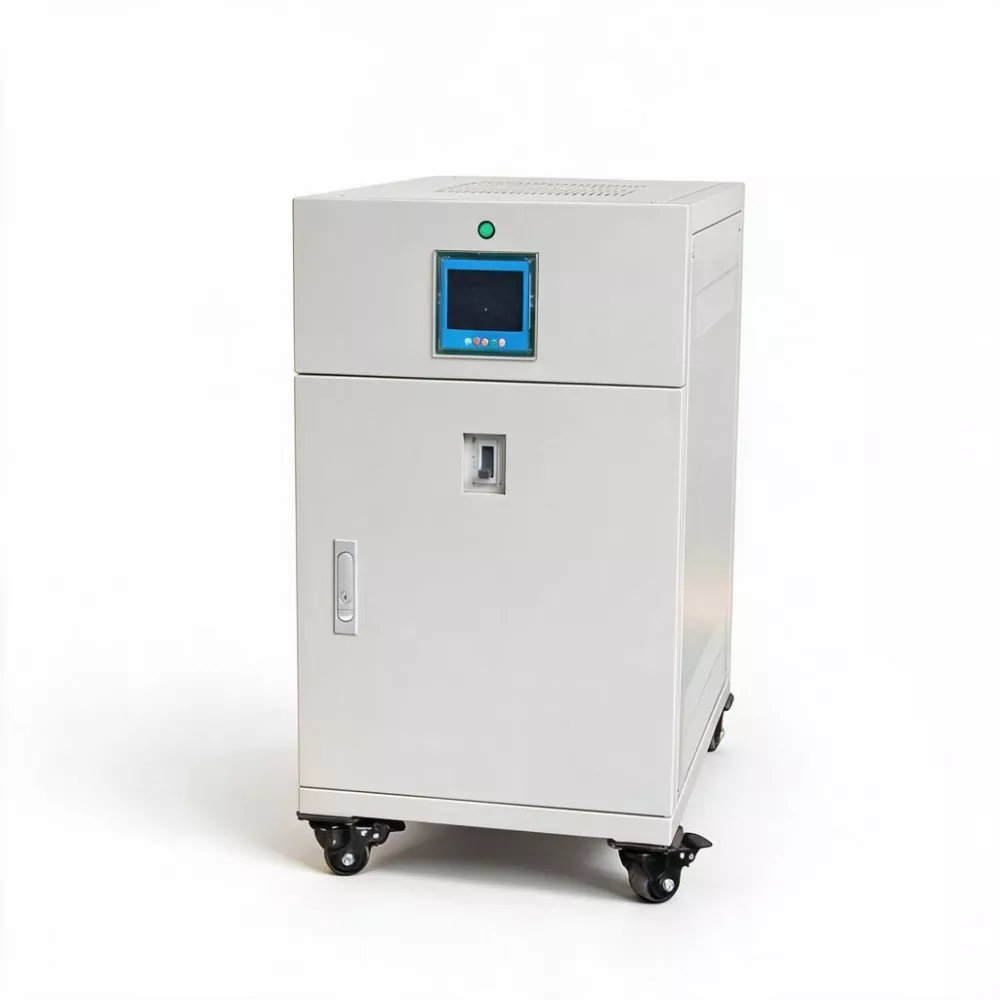

3 相 100kVA SCR スタティック AVR

現代のデジタル経済の基盤はデータセンターと通信ネットワークです。これらの施設のサーバー、スイッチ、ストレージ デバイスには、電力品質に関して非常に厳しい要件があります。 Uptime Institute の統計によると、データセンターの停止の 40% 以上は電力品質の問題に直接関連しており、そのかなりの部分は完全な電源障害ではなく、機器の保護シャットダウンを引き起こす電圧低下、ちらつき、または高調波干渉によって引き起こされます。

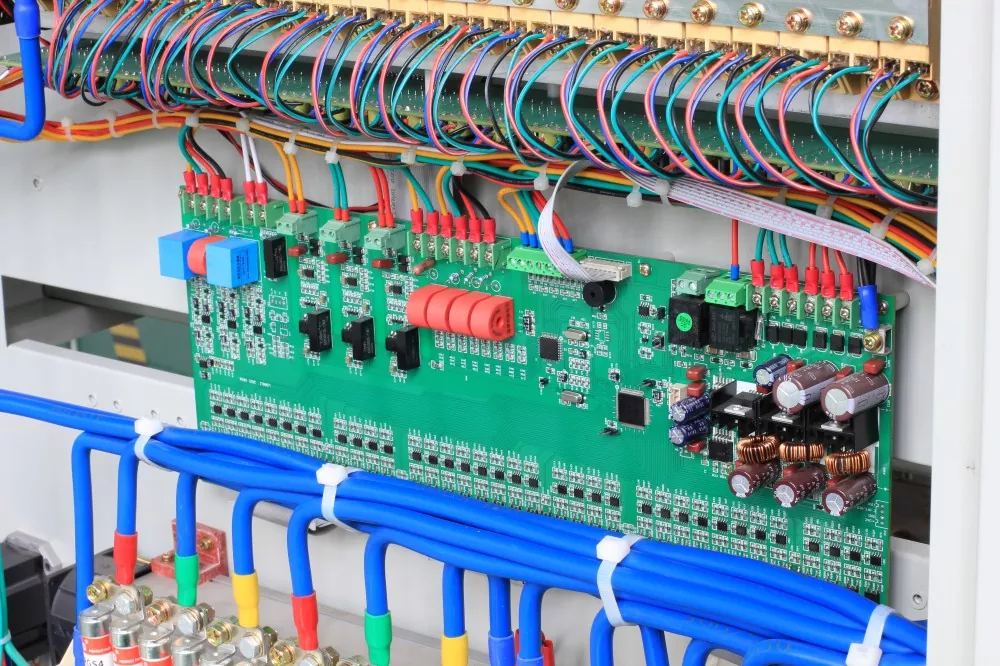

三相 100KVA SCR スタティック AVR は、このタイプの「非停電供給遮断」を主なターゲットとして設計されました。 DSP 高速コンピューティング チップと高速 AC サンプリング テクノロジーを使用して、入力電圧のあらゆる微妙な変化をリアルタイムで監視します。電圧変動が発生すると、制御システムはマイクロ秒以内に偏差計算を完了し、SCRモジュールを駆動して電流のゼロクロス点で非接触補償とスイッチングを実行し、10ms～40ms以内に出力電圧を設定値に戻します。

製品パラメータ

従来のサーボモータータイプの電圧調整器と比較した利点は何ですか?

3 相 100KVA SCR 静的 AVR 全体には機械的な可動部品がなく、カーボン ブラシの摩耗、接触不良、火花発生の危険が完全に排除されます。 24 時間年中無休で中断なく稼働するデータ センターの場合、「メンテナンス不要」とは、メンテナンスのためのダウンタイムを計画する必要がなく、故障しやすいスペアパーツを保管する必要がないことを意味します。

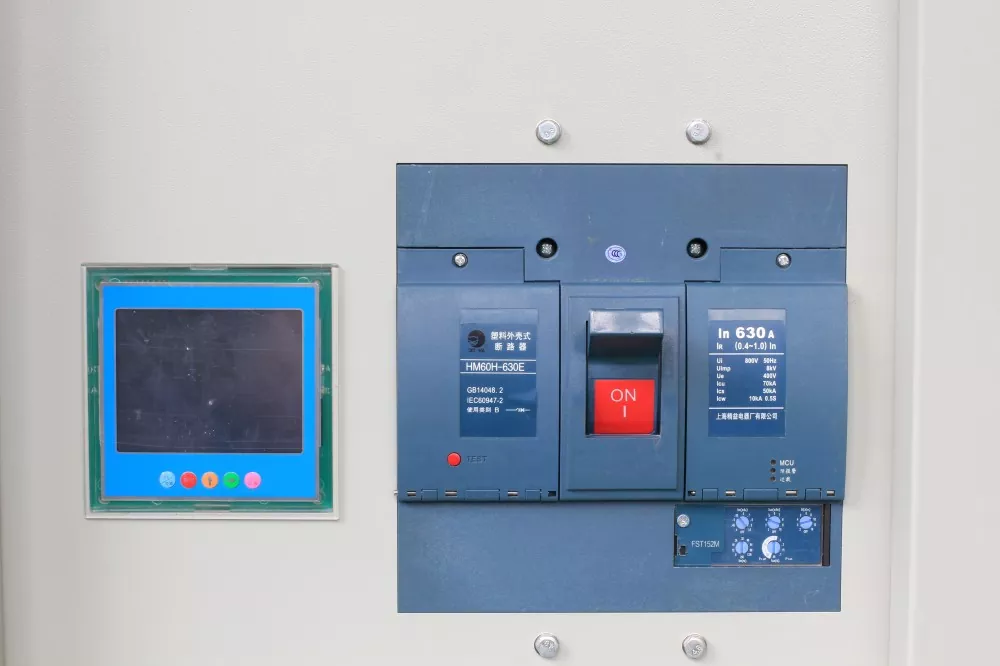

インテリジェントな管理の観点から、SBWZ-100KVA には包括的なプログラム可能な設定と RS485 通信インターフェイスが装備されています。保守担当者は、制御室で三相の電圧、電流、電力、および機器の動作ステータスをリモートで確認し、過電圧、不足電圧、過電流の保護しきい値を設定できます。

電力品質に異常な傾向がある場合、システムは早期に警告を発し、動作モードを「パッシブ修復」から「アクティブ予防」にアップグレードできます。

主な特長

1. ミリ秒レベルの応答

応答時間は10ms～40ms（調整可能）で、系統電圧変動の最初の周期内に調整を完了できます。過渡電圧の影響を受けやすいサーバー、スイッチ、ストレージ デバイスなどの IT 負荷の場合、この速度は電源許容範囲内で補償を完了するのに十分であり、ビジネスが中断されないことが保証されます。

2. 超高電圧安定化精度

相電圧精度 ±1%、線間電圧精度 ±1.5% で、従来のサーボ式電圧安定器の ±3% を大幅に上回っています。高精度の電圧安定化により、サーバー電源の調整負担が効果的に軽減され、電源モジュールの耐用年数が延長され、全体的な故障率が低下します。

3. 完全非接触設計

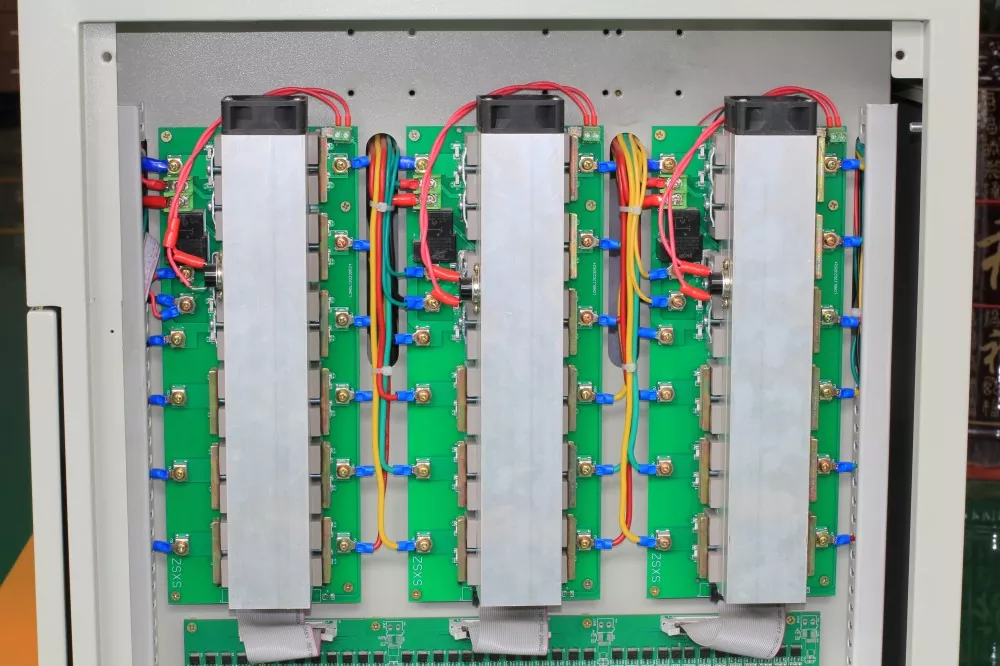

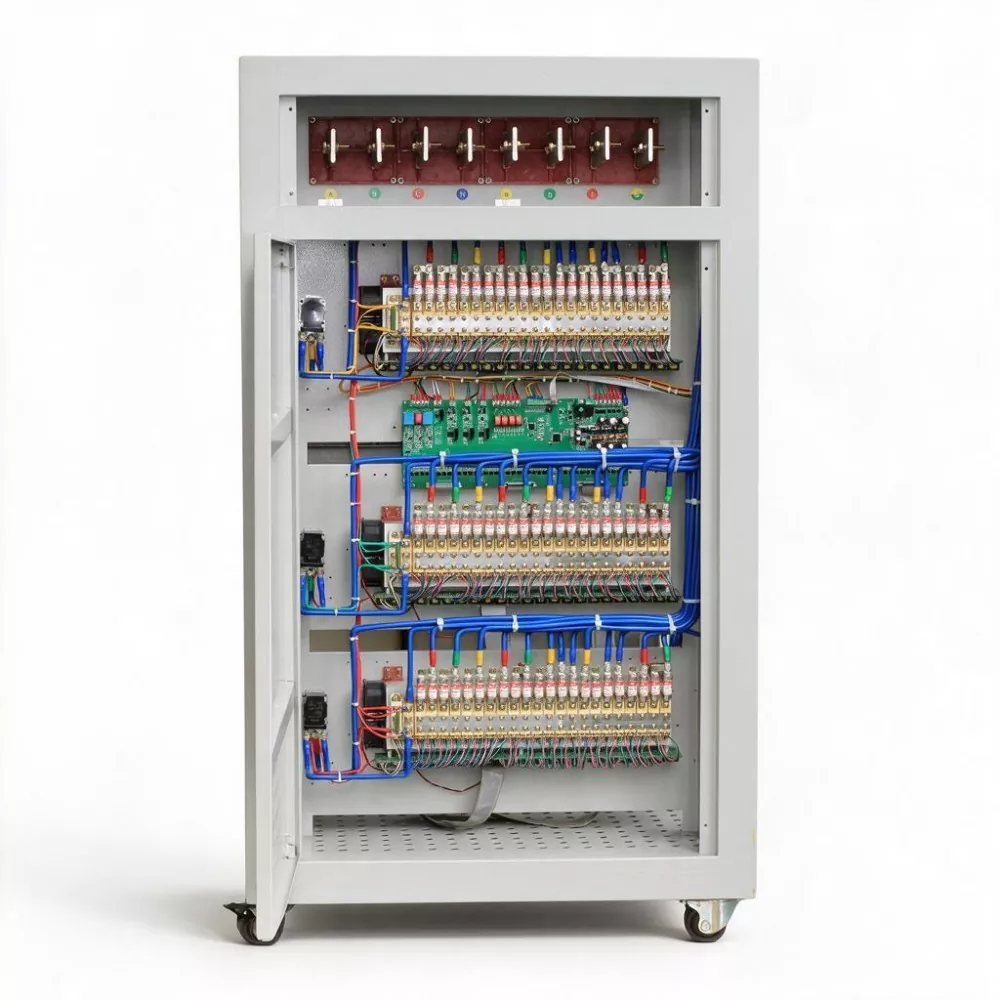

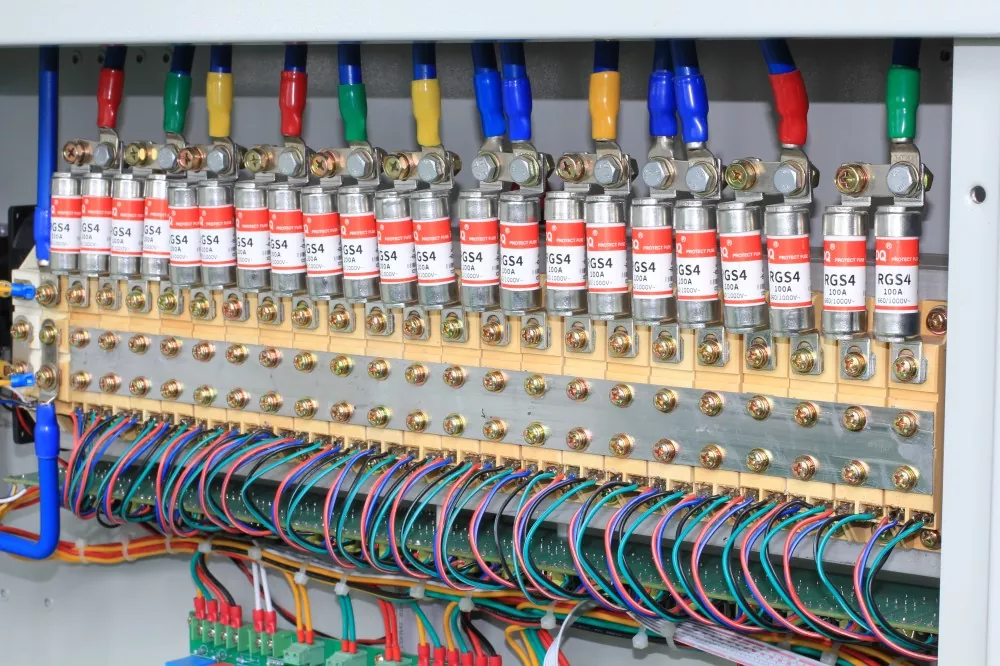

SCR モジュールは、従来のカーボン ブラシとサーボ モーターを置き換えるために使用され、機械全体の機械的な可動部品を排除します。カーボン ブラシの摩耗、火花の発生、定期的な交換などの問題がないため、3 相 100KVA SCR スタティック AVR は、定期的なメンテナンスによる停止が不可能な重要なミッション サイトに特に適しています。

4. 効率 ≥ 99%

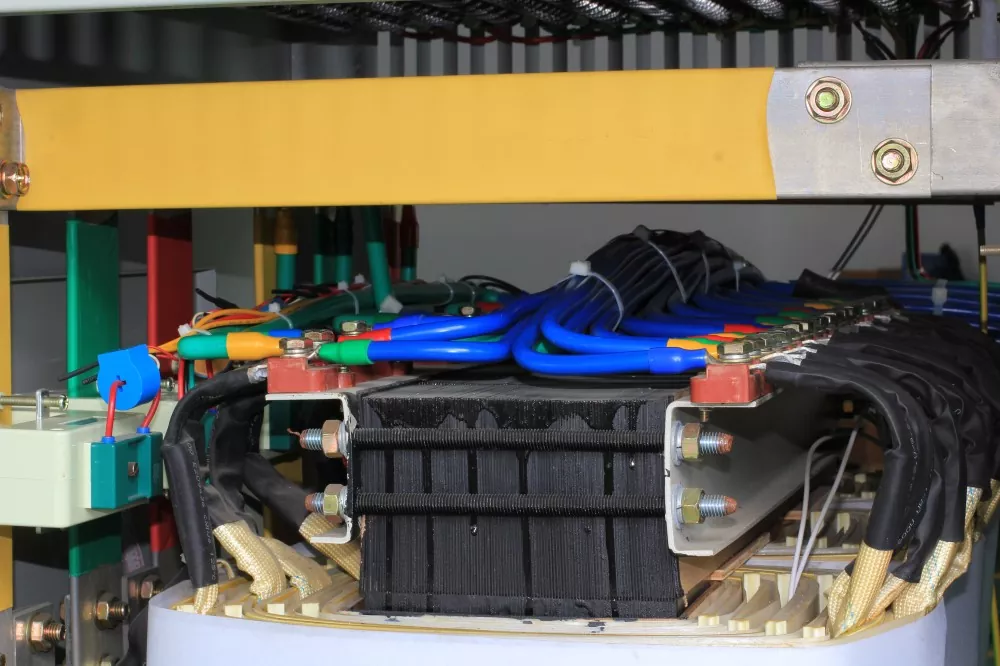

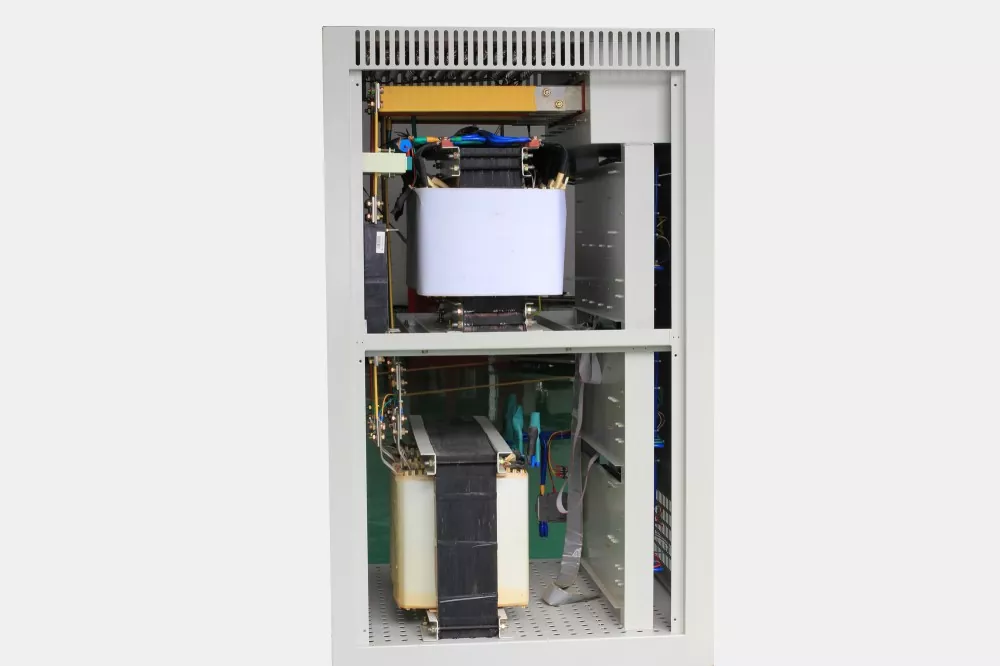

高効率絶縁トランスと低伝導損失 SCR モジュールの使用により、全体効率が 99% 以上になります。 100KVAの容量と年間8,760時間の稼働時間に基づいて計算すると、従来のサーボ式電圧安定器（効率96%）と比較して、年間約3,000～4,000kWhを節約でき、運用コスト（TCO）を大幅に削減できます。

5. 純粋な出力

出力波形歪み率 < 0.1%、増分高調波なし。電圧安定装置自体は電力網に干渉を引き起こさず、電磁環境 (EMC) に対するデータセンターの厳しい要件を満たします。

6. インテリジェントな監視とプログラム可能な保護

ユーザーによる過電圧、不足電圧、過電流保護閾値および電圧安定化精度の設定をサポートします。標準RS485通信インターフェース（Modbus-RTUプロトコル）を搭載しており、DCIM（データセンターインフラ管理システム）や電力環境監視システムに接続して遠隔集中管理を実現します。

製品の用途

1. データセンターとクラウド コンピューティング ノード: IDC コンピューター ルームのサーバー キャビネット、高精度エアコン、UPS フロントエンドに高速電圧安定化保護を提供し、電圧低下によるサーバー再起動のリスクを排除します。

2. 通信コアネットワークと5Gハブ：地方通信ハブ、5Gコアネットワークコンピュータルーム、首都圏ネットワークコンバージェンスノードのスイッチ電源に使用され、電圧変動による通信機器のオフライン化を防ぎます。

3. 金融取引システム：証券取引所や銀行データセンターの取引サーバーやネットワーク機器に「ゼロフラッシュ停電」レベルの電源保証を提供し、取引データの完全性と事業継続性を確保します。

4. ラジオおよびテレビ放送制御センター: テレビ放送システム、衛星アップリンク局、およびラジオおよびテレビ ネットワークのコンピュータ ルームの放送制御装置に使用され、電源問題による放送事故を回避します。

5. ハイエンド製造における精密検出装置：半導体ウェーハ検査装置、光学測定器、三次元測定機など、電圧変動に非常に敏感な機器に純粋な電圧安定化電源を提供します。

カスタマイズサービス

KTACは、外観色、パッケージング方法、入出力電圧範囲、特殊機能モジュール（EMIフィルタデバイス、雷保護デバイス、RS232/RS485監視インターフェースなど）などを含むOEM/ODMサービスを提供しています。カスタマイズされたソリューションについては、お問い合わせください。

よくある質問

1.10 ミリ秒から 40 ミリ秒の範囲の応答時間は、サーバーの電源要件を満たすことができますか?

わかりました。標準的な IT 機器の電源仕様によると、サーバー用の電源には通常 10ms 以上のホールドアップ時間が必要です。 SBWZ-100KVAは最速10ms以内に電圧補償を完了します。ほとんどのグリッド変動シナリオでは、サーバー自体の電源はバックアップ エネルギー ストレージを起動することさえせず、真の「知覚できない」電圧安定化を実現します。

2. 非接触電圧安定装置と UPS (無停電電源装置) の関係は何ですか?

この 2 つは代替的なものではなく、補完的なものです。 UPSは（バッテリから電力を供給することで）「停電」の問題を解決し、SBWZ電圧安定化装置は「不安定な電圧」の問題を解決します。頻繁に電圧が変動するが、完全な停電はめったにないシナリオでは、スタビライザーを単独で使用すると、電源の品質を大幅に向上させることができます。包括的な保護が必要なシナリオでは、UPS の前に SBWZ 電圧スタビライザを配置することをお勧めします。これにより、電圧変動による UPS のバッテリ モードへの頻繁な切り替えが軽減され、バッテリ寿命が延長されます。

3. 効率 ≥ 99% はどの程度真実ですか?長期的にはどれくらいの電力を節約できるのでしょうか？

この効率値は全負荷動作テストに基づいています。 100KVA の負荷と 99% の効率の場合、機器自体の損失は約 1KW です。従来のサーボ タイプの電圧安定化装置 (効率 96%) を使用する場合、損失は約 4KW になります。産業用電力料金が 1 キロワット時あたり 0.7 元、年間 8,760 時間であるため、SBWZ-100KVA は年間約 (4-1) × 8760 × 0.7 ≈ 18,396 元の電気代を節約できます。これは、機器のプレミアムコストから 3 年以内に回収できます。

4. 装置は冗長性を実現するための並列動作をサポートしていますか?

はい。並列冗長構成 (1+1 または N+1) のバイパス キャビネットを介して複数の SBWZ-100KVA を実現できます。 1 つのデバイスが維持されるか障害が発生した場合、もう 1 つのデバイスが負荷をシームレスに引き継ぐことができます。特定の並列構成スキームについては、当社のシステム エンジニアにご相談ください。システム エンジニアは、オンサイトの配電アーキテクチャに基づいて設計します。
5. 3 相 100KVA SCR 静的 AVR はどのように熱を放散しますか?

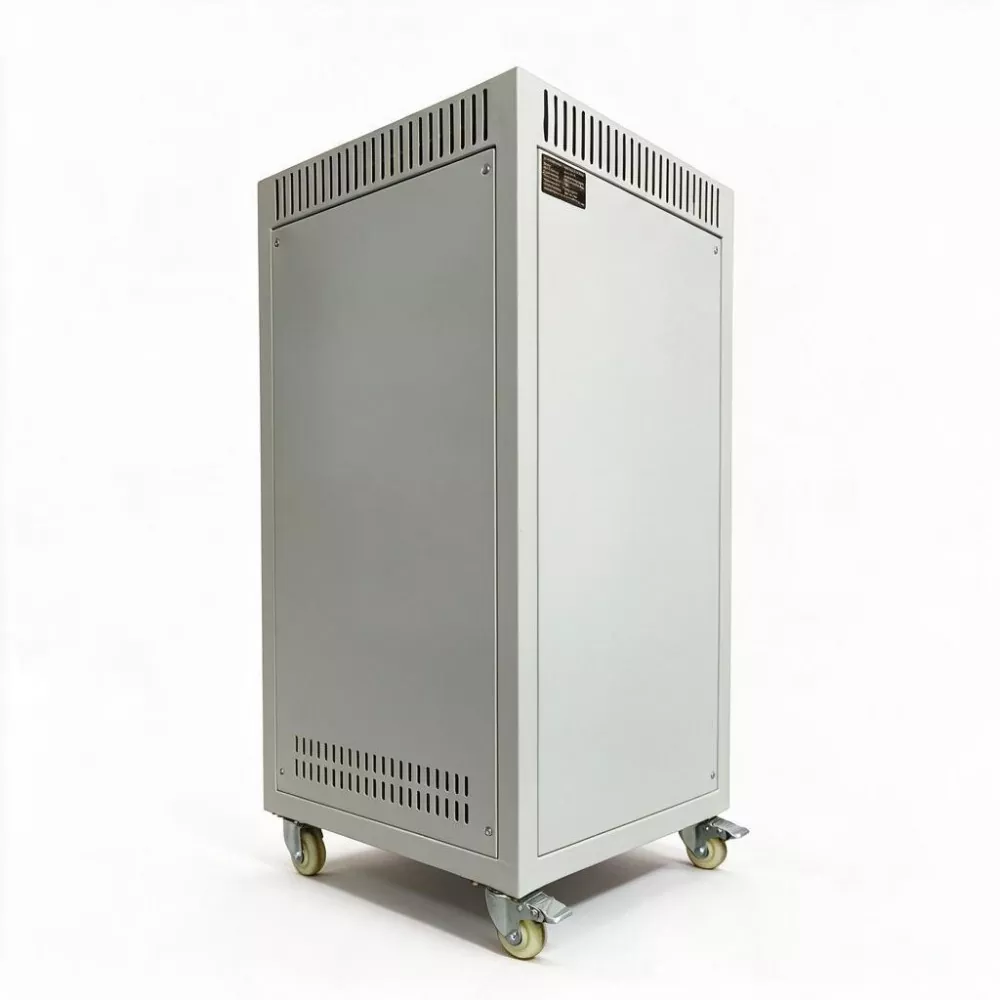

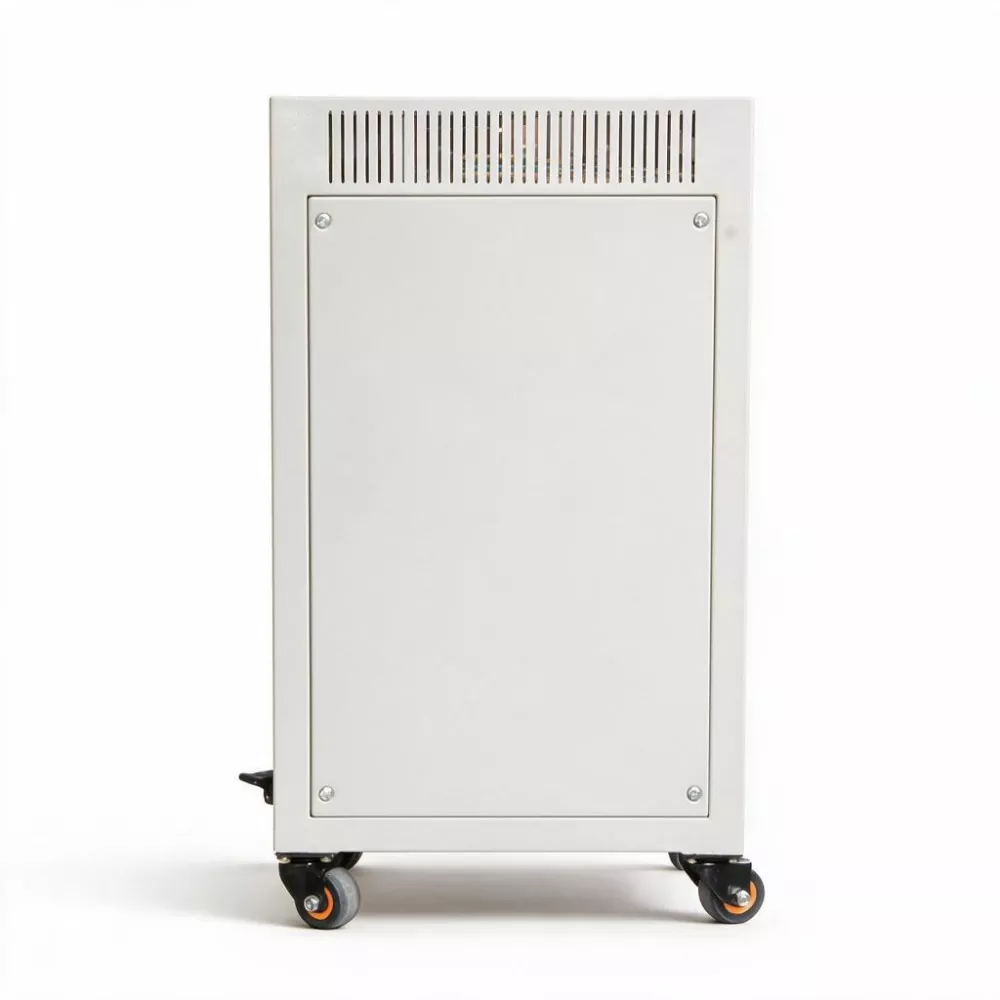

SBWZ-100KVA は、インテリジェントな温度制御強制空冷を使用しており、キャビネットの前面と背面に吸気口と排気口があります。設置空間の周囲温度は-5℃～40℃、相対湿度は90％以下を推奨します。データセンターや通信室に設置される機器の場合、室内の空調環境が要件を十分に満たしていること。通常の配電室に設置されている機器の場合は、十分な換気を確保してください。
