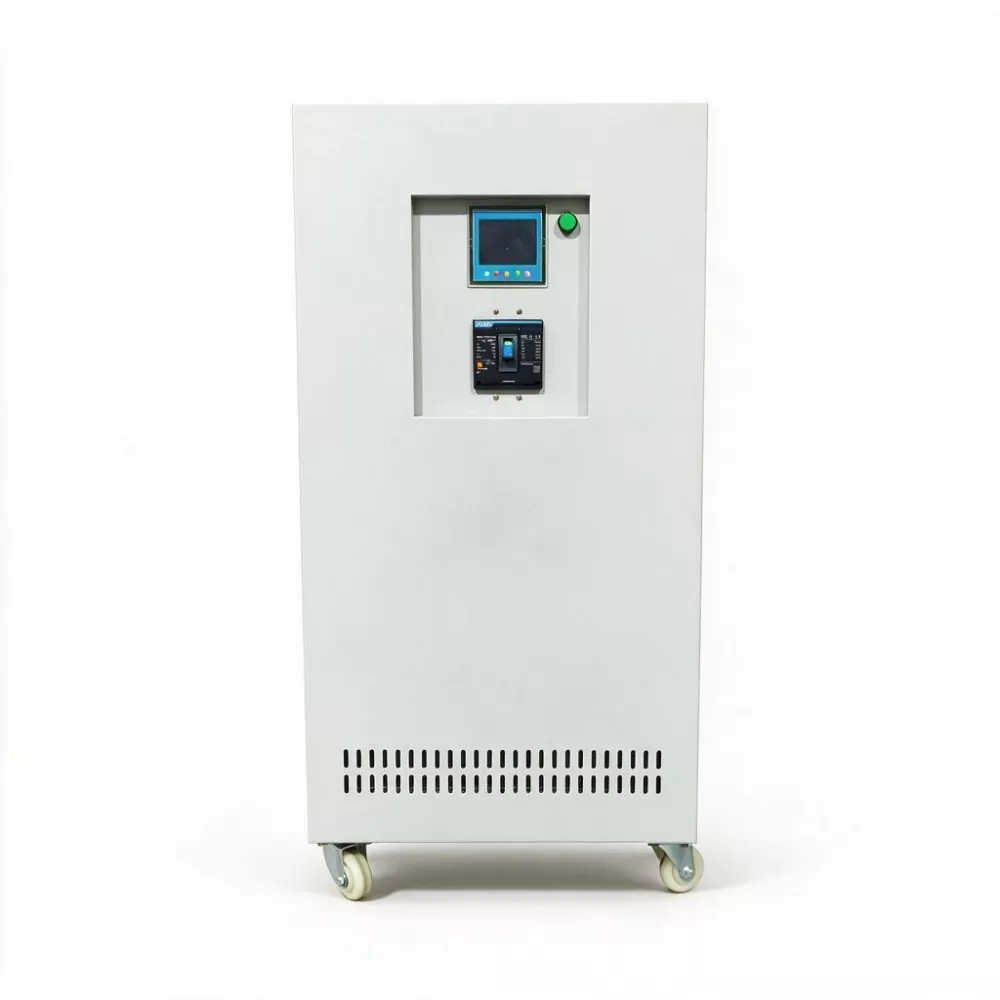

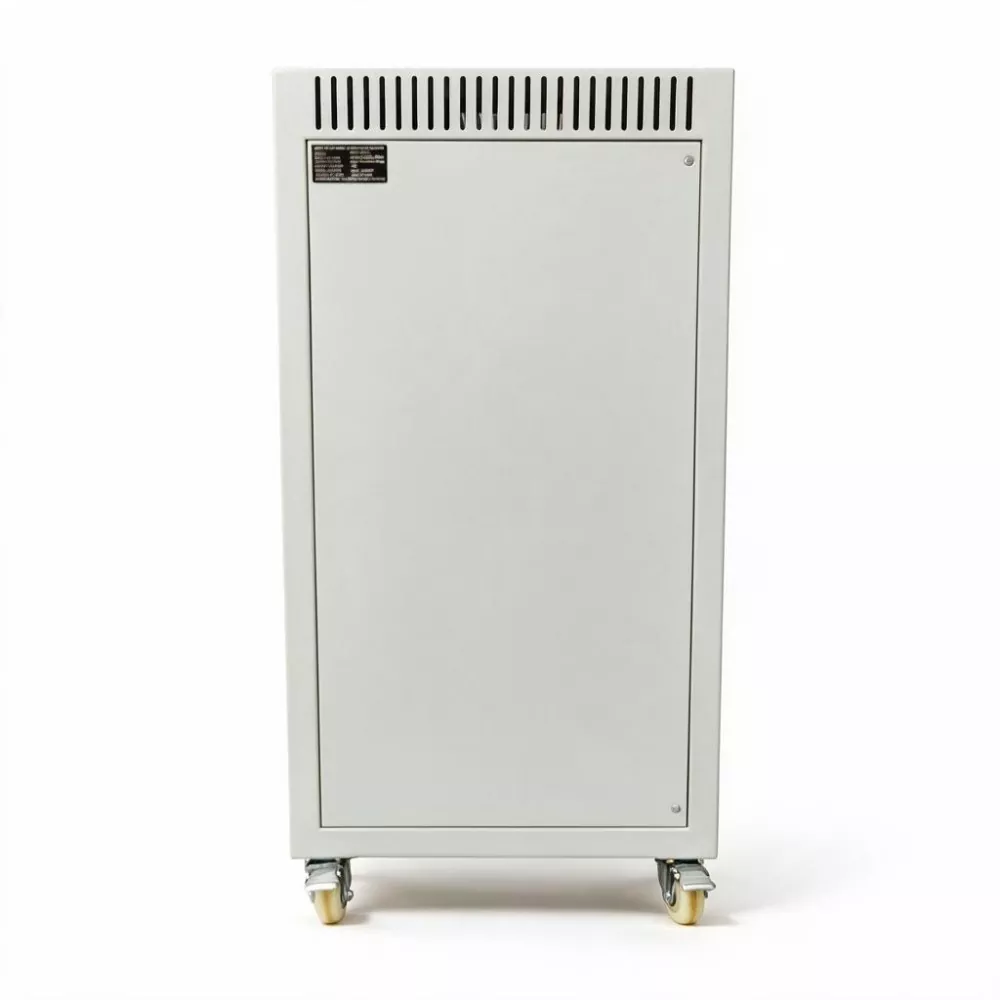

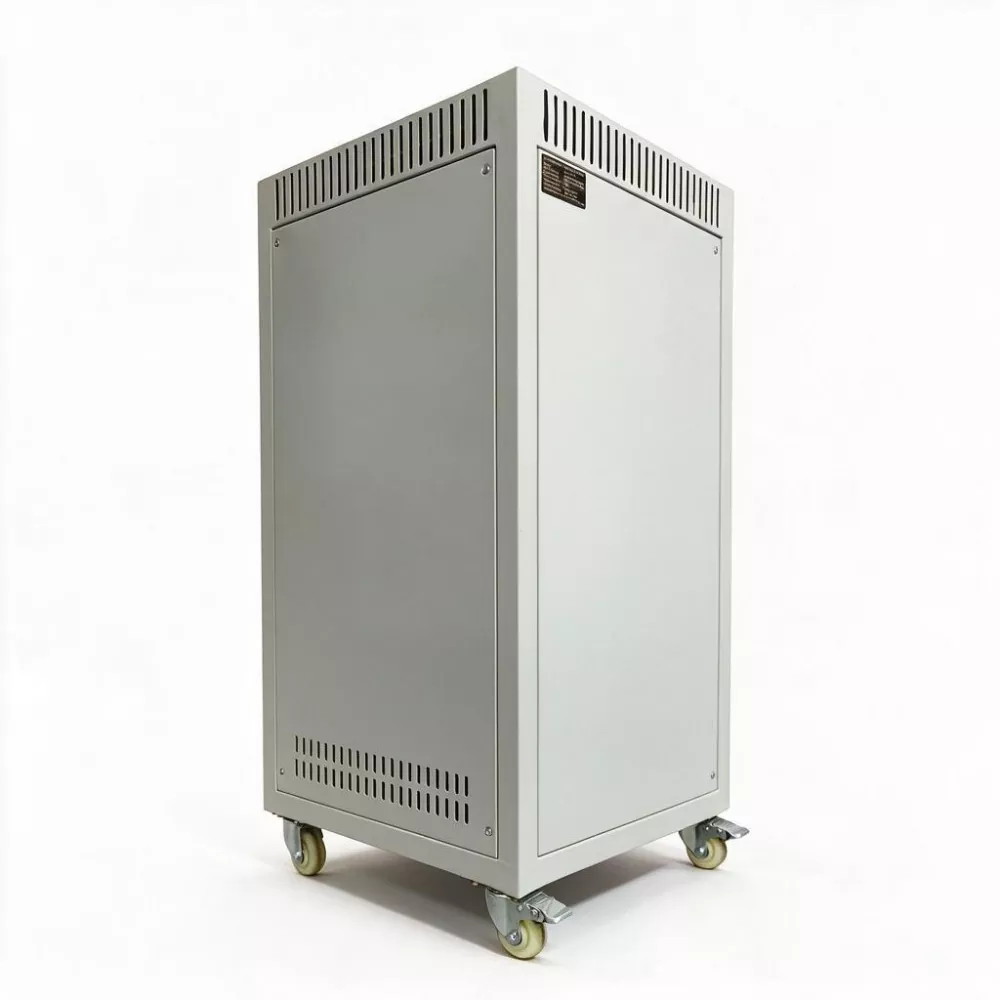

3 相 200kVA SCR スタティック AVR

3 相 200KVA SCR Static AVR は、自動化された製造シナリオ向けに開発されたデジタル非接触電圧安定装置です。定格容量200KVA、定格出力電流304Aで、高速DSPサンプリングとSCRゼロクロススイッチング技術を採用し、ミリ秒レベルの電圧補償を実現します。

グリッド電圧の過渡変動を排除し、電圧フリッカーに起因する生産中断、不安定な動作効率および製品品質の問題を解決し、産業用自動生産装置の全体的な動作効率を安定して保証します。

製品パラメータ

主な特長

1. 生産ラインの継続稼働を確保する

応答時間は 10 ミリ秒から 40 ミリ秒で、数十ミリ秒から数百ミリ秒続く電圧降下イベントを効果的に捕捉して補償できます。サーボドライブ、PLC、周波数コンバータなどのデバイスの場合、この時間枠内に補償が完了するということは、機器が不足電圧保護をトリガーせず、生産ラインが中断されないことを意味します。

2. 200KVAの大容量

定格容量は200KVA、出力電流は304Aで、中規模の自動生産ラインまたは工場の総入力ラインの電圧安定化要件を満たすことができます。複数の小容量電圧安定器を並列に接続する複雑な構成を回避し、「ワンポイントガバナンス、ラインのすべての利点」を実現します。

3. DSP+SCRフルデジタル制御

SCR 非接触スイッチと組み合わせた DSP コンピューティング チップを使用することで、電圧安定化精度は ±1%、応答速度は従来のサーボ システムの 30 ～ 50 倍になります。同時に、機械的磨耗がなく、長期間の使用にわたって一貫した性能が保証されます。

4. 作業場のエネルギー消費量を大幅に削減

約96%の効率を持つ従来のサーボタイプの電圧安定装置と比較して、SBWZ 3相200KVA SCRスタティックAVRは、工場で年間約6,000～8,000kWhの電力を節約でき(平均負荷率70%に基づいて計算)、生産コストを直接削減します。

5. 高頻度の起動/停止条件に適した非接触設計

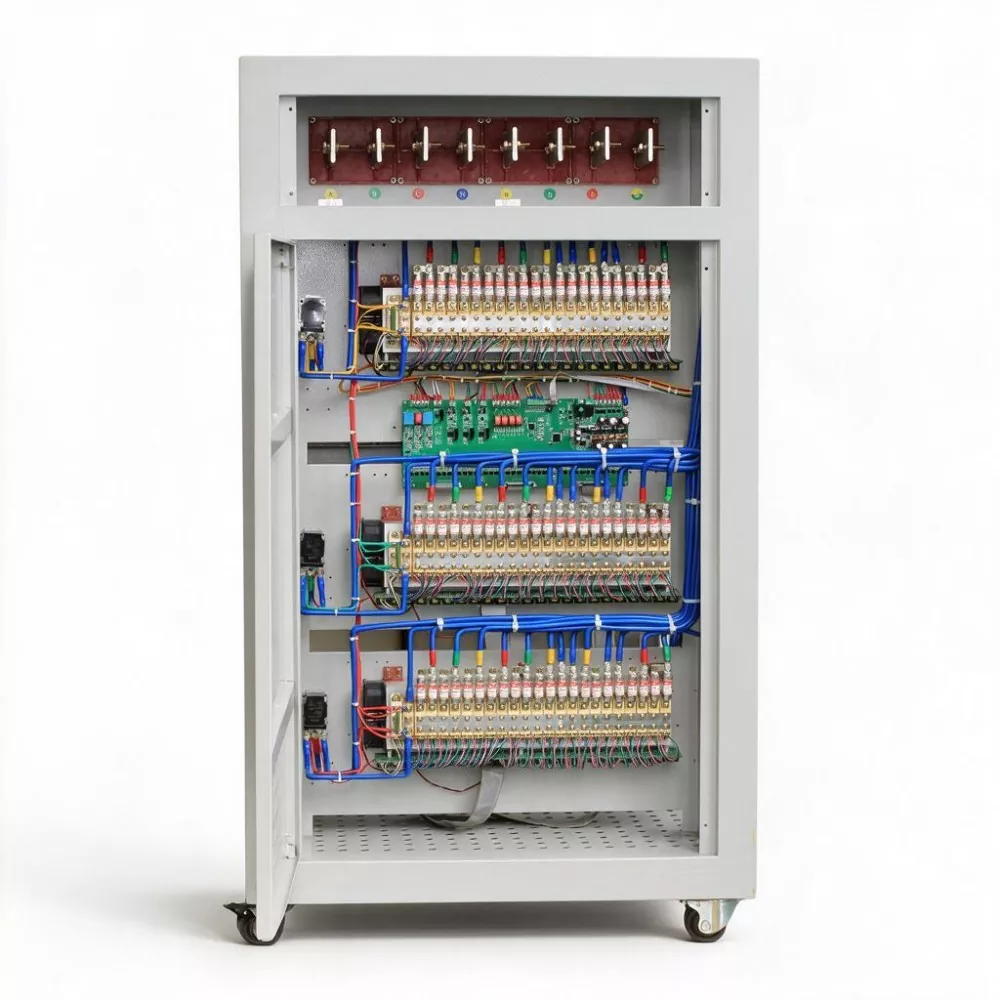

機械全体には、カーボン ブラシ、サーボ モーター、その他の機械的に脆弱な部品はありません。頻繁に起動や負荷が変化する生産ライン（プレスライン、射出成形機グループなど）において、SBWZ-200KVA は従来の電圧安定器よりもはるかに優れた信頼性と寿命を示します。

6. インテリジェントな保護と産業用通信インターフェイス

Supports user programming to set overvoltage, undervoltage, and overcurrent protection thresholds.標準 RS485 通信インターフェイス (Modbus-RTU) は、ワークショップ MES システムまたは SCADA システムに接続でき、リモート監視、障害警報、および電力データ収集を可能にします。

製品の用途

1. 完全な車両およびコンポーネントの製造: スタンピング ライン、溶接ライン、塗装ライン、組立ラインの PLC、ロボット、サーボ システムにライン レベルの電圧安定化保護を提供し、生産リズムと車体精度を確保します。

2. 家電製品および電子製品の製造: 射出成形機、SMT はんだ付けライン、および自動組立ラインの総受電ライン電圧の安定化に使用し、電圧変動による機器のアラームやバッチ不良製品を排除します。

3. 食品・飲料および包装業界: 充填機、密封機、包装ライン、スタッカーロボットの制御システムに安定した電源を供給し、電圧問題による包装不良や生産ラインの停止を回避します。

4. リチウム電池と太陽光発電の製造：リチウム電池巻線機、ラミネート機、太陽光発電部品ラミネート機などの精密製造装置に高精度の電圧安定化電源を提供し、製品の一貫性と歩留まりを確保します。

5.金属加工および重機：高出力加工装置を備えた大型CNC機械群、レーザー切断機、プラズマ切断機などの集中電源供給に適しています。

従来のサーボモーターベースの電圧レギュレーターと比較した利点は何ですか?

サーボ モーター ベースのレギュレーターでは、カーボン ブラシの機械的な動作が完了するまでに数百ミリ秒、場合によっては数秒を要します。数十ミリ秒から数百ミリ秒しか続かない「電力変動」イベントの場合、従来の電圧レギュレータは負荷機器がトリップして停止する前に応答できないことがよくあります。 3 相 200KVA SCR スタティック AVR の電子制御方式は、各過渡電圧イベントを正確に捕捉して補償できます。

自動車製造、家電製造、電子組立などの連続生産が必要な業界において、SBWZ-200KVA は電圧問題による計画外のシャットダウンを 80% 以上削減することが証明されています。中規模の生産ラインでは「電力変動」により年間約50万～100万元の損失が発生するとの試算に基づき、SBWZ-200KVAの投資回収期間は通常6～12か月となる。

よくある質問

1.「パワー変動」とは具体的に何を指すのですか? SBWZ-200KVAはどのように対応するのでしょうか？

「電力変動」とは、産業分野における電圧低下の一般的な用語で、系統電圧が短期間（数十ミリ秒から数百ミリ秒）で定格値の50％～90％まで低下し、その後回復する現象を指します。 SBWZ-200KVA は、DSP + SCR の全電子補償技術を採用しており、応答時間は 10ms ～ 40ms で、一般的な電力変動期間よりもはるかに高速であり、電圧降下中に動的補償を継続的に実行できるため、出力電圧を安定に維持し、下流の機器が電圧不足でトリップしないようにします。

2. 200KVA の容量は何台のデバイスをカバーできますか?

200KVAの容量（三相380V、定格電流304A）で総負荷約160KW（力率0.8で計算）をカバーできます。一般的なアプリケーションシナリオには、中型スタンピングライン (ロボット 6 台 + プレス 3 台 + 搬送システム)、または射出成形機 10 ～ 15 台 (150 ～ 200 トンクラス)、または SMT はんだ付けライン (はんだ付け機 3 台 + リフローはんだ付け + 印刷機 + 搬送システム) が含まれます。特定の選択については、荷重リストを提供してください。私たちが計算します。

3. 非接触電圧安定器はどのように作業場の配電室に設置されますか?環境適応性はどうですか？

SBWZ-200KVAの使用温度範囲は-5℃～40℃、相対湿度は90%以下です。キャビネットの保護等級規格はIP20（直径12mm以上の異物の侵入防止）ですが、カスタマイズによりIP30（防塵）以上へのグレードアップも可能です。ワークショップ環境の場合は、粉塵、オイルミスト、スプレーに直接さらされることを避けるために、機器を別の配電室または電気制御室に設置することをお勧めします。

4. 周波数変換器と併用すると干渉が起こりますか?

いいえ、SBWZ-200KVA自体は高調波を発生しません(出力歪率は0.1%未満)。周波数変換器が下流に接続されている場合、安定化装置は電力網と周波数変換器の間に挿入される「絶縁層」として機能し、代わりに周波数変換器によって生成される高調波の電力網への逆汚染を低減できます。システムの互換性をさらに最適化するために、周波数コンバータのフロントエンドに入力リアクトルを取り付けることをお勧めします。

5. 機器をワークショップの MES または SCADA システムにどのように接続できますか?

3 相 200KVA SCR スタティック AVR には、標準 RS485 通信インターフェイスが装備されており、Modbus-RTU プロトコルをサポートしています。標準の通信ケーブルを介してワークショップの産業用イーサネットゲートウェイまたはPLCコントローラに接続することにより、機器の入出力電圧、電流、負荷率、温度、アラームステータスなどをMES/SCADAプラットフォーム上でリアルタイムに読み取ることができます。詳細な通信プロトコルのドキュメントと技術サポートを提供します。
