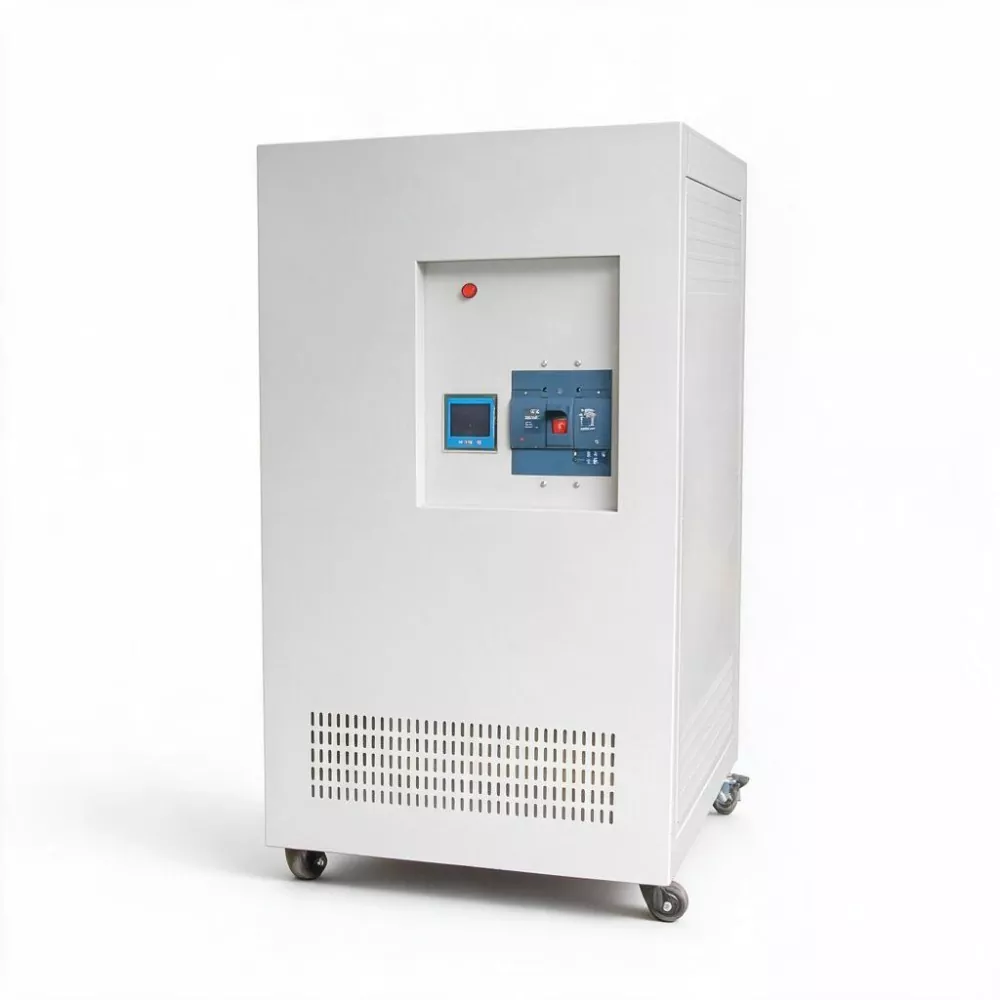

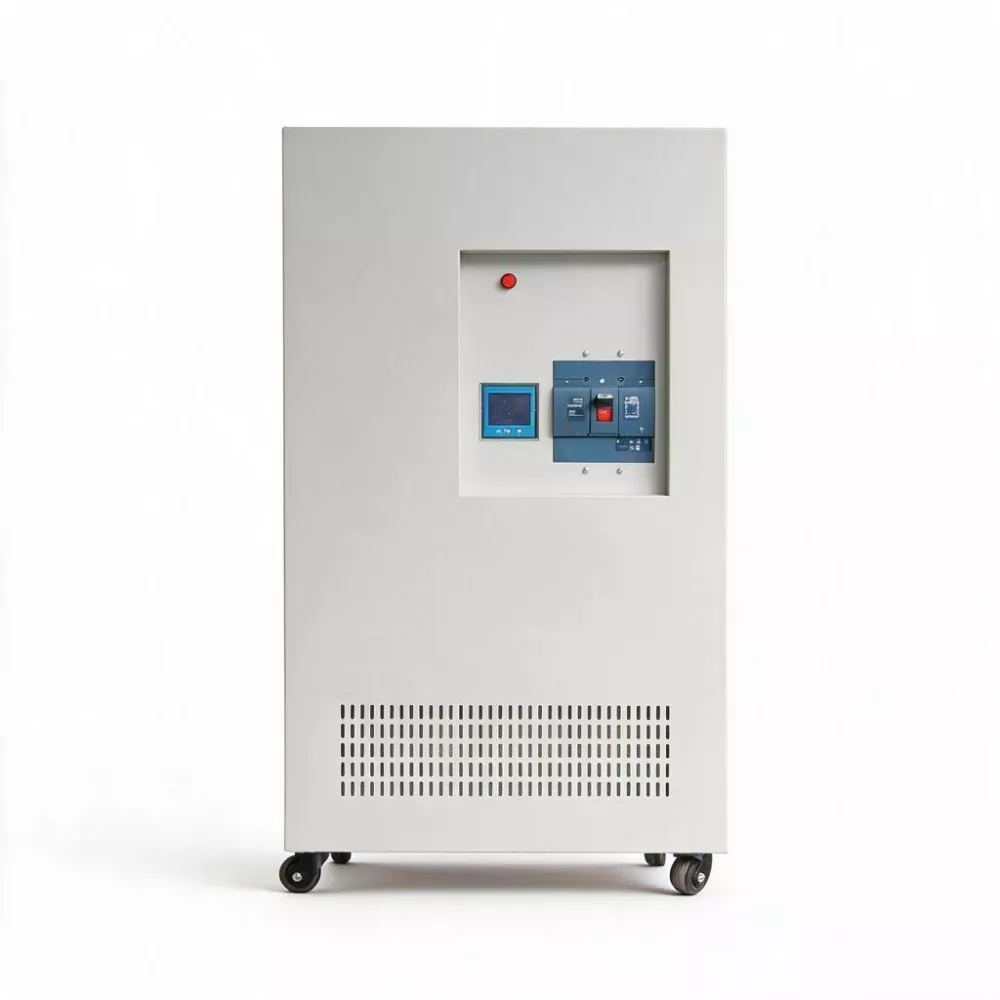

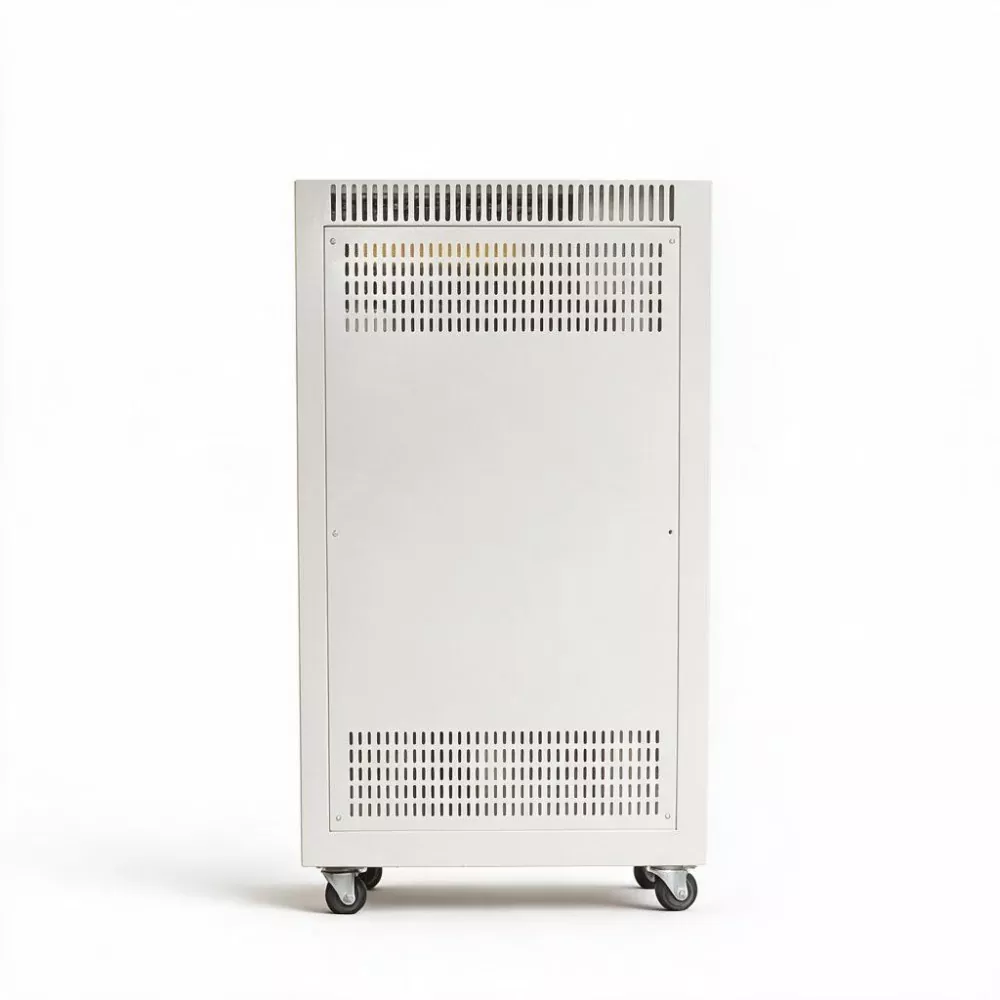

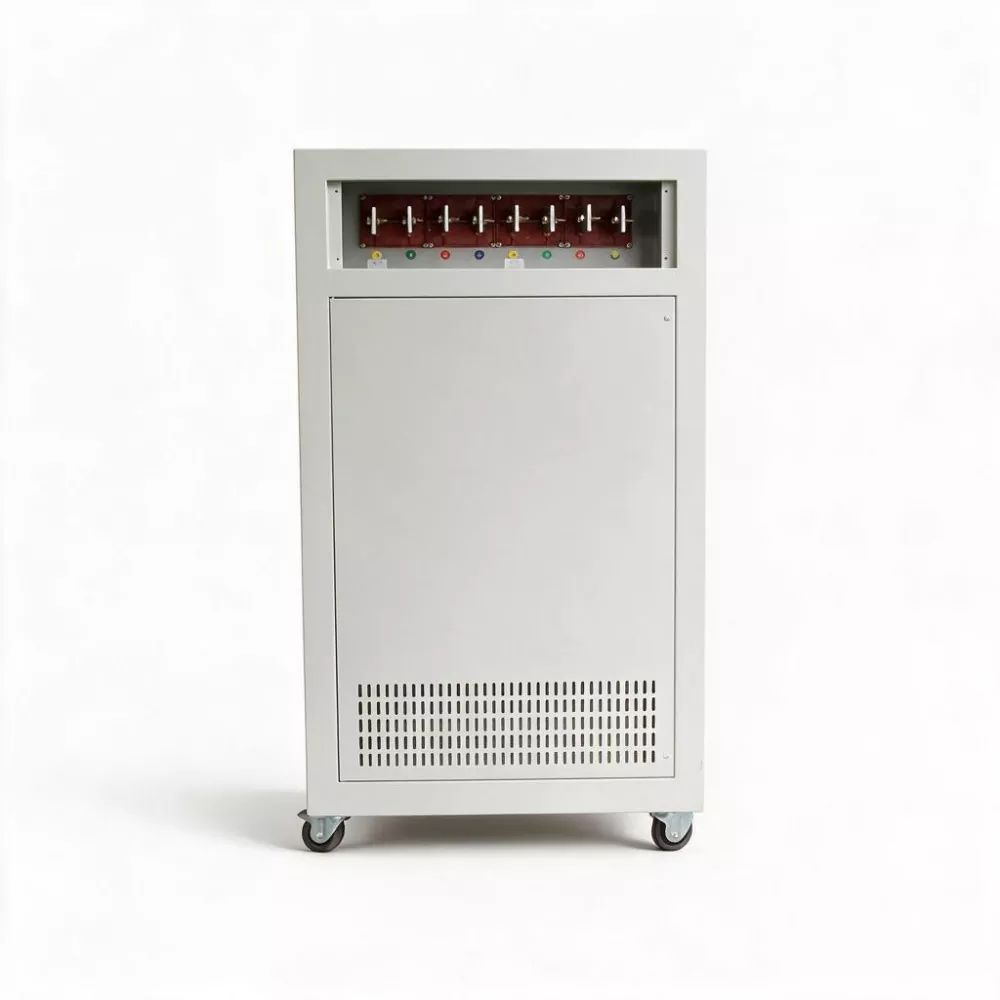

3 相 1000kVA SCR スタティック AVR

メガインフラストラクチャおよび重工業環境向けに設計された 3 相 1000KVA SCR スタティック AVR は、1000KVA/1520A の非接触電圧安定化を実現します。 150% の過負荷容量 (30 秒)、冗長冷却、および IEC 61850 通信により、港湾、鉱山、データセンター、および施設の配電センターへの信頼性の高い統合が保証されます。

大規模インフラの電力供給保証はどのような課題に直面していますか?

1. 極度の負荷による衝撃。

港の海岸クレーンの大型クレーンは、単一の電力容量が 500KW を超える場合があります。複数のユニットが同時に起動すると、過渡電流ショックが数メガワットレベルに達する可能性があります。鉱山の大型破砕機の起動時間は最大数十秒で、その間、電圧は常に低いままです。これらの動作条件では、電圧安定化装置の動的安定性、熱安定性、耐衝撃性に対して非常に厳しい要件が課されます。

2. 過酷な環境条件。

港湾の設備は常に塩霧の浸食にさらされており、鉱山の設備は粉塵の多い環境にさらされています。露天掘り鉱山の物流施設は、-30℃～50℃の極端な温度差に耐える必要があります。電圧安定化装置は、電圧を安定させるだけでなく、このような過酷な条件下でも確実に動作する必要があります。

3. ダウンタイム要件のない継続的な生産。

大型バルク貨物ターミナルの稼働が中断されると、20万トンの貨物船の停泊費用が1日あたり数十万ドルに達する可能性があります。鉱山ホイストが停止すると、地下作業は生産停止の脅威に直面します。ここで、電源装置の信頼性とは動作保証となります。

デザインの利点

・大容量冗長設計：定格容量1000KVA、瞬間過負荷容量は1時間で120％、30秒で150％まで、大型モータ群の同時起動ショックにも冷静に対応可能。

· 冗長冷却システム: デュアルインテリジェント温度制御ファンを搭載しており、1 つは使用中、もう 1 つはバックアップとして使用されます。メインファンが故障すると、バックアップファンが自動的に作動し、高温環境でも装置が継続的に動作するようにします。

・頑丈な構造設計：キャビネットサイズ1030×1000×1970mm、正味重量1850kg、厚い板金と頑丈なシャーシを使用し、優れた耐震性能を備えています。

· 絶縁変圧器の自然な利点: 電磁結合によって入力と出力の間の電気的絶縁を実現し、雷サージやグリッド ピークに対する自然な耐性を備えており、電力グリッド インフラストラクチャが脆弱な遠隔地の大規模鉱山地域、港湾などに特に適しています。

スマートな管理の利点

3 相 1000KVA SCR スタティック AVR は、主力製品として、より完全な監視および通信機能を備えています。標準のRS485インターフェースに加え、イーサネット通信、光ファイバー通信などを拡張し、IEC61850などの電力業界標準プロトコルをサポートし、大規模施設の配電センター（DCC）とシームレスに接続できます。デジタルLEDディスプレイは、三相電圧、電流、電力、負荷率、内部温度など、あらゆる次元の動作パラメータを同時に表示できます。

製品パラメータ

主な特長

1. メガボルトアンペアレベルの超大容量

定格容量 1000KVA、出力電流 1520A で、港湾ガントリー クレーンの電源バス全体、中規模鉱山の吊り上げおよび破砕システム全体、または大規模データセンターの IT 負荷グループ全体をカバーできます。

2. 極度の過負荷容量

120%の定格荷重に1時間、150%の定格荷重に30秒間耐えることができます。港内で複数台のガントリークレーンが同時に起動したり、機雷破砕機群が同時に稼働したりするような過酷な作業条件でも、SBWZ-1000KVAはバイパスする必要がなく、安定した出力電圧を継続的に供給できます。

3. 冗長冷却設計

デュアルファン冗長設計を採用し、プライマリとバックアップを自動で切り替えます。出口の温度制御戦略は、温度 40℃ の環境で全負荷で動作した場合に、内部温度上昇が 60℃ 以内に厳密に制御されるように最適化されています。

4. 高効率

容量 1000KVA、年間平均負荷率 65% の一般的な動作条件下では、従来のサーボ型電圧安定器 (効率 96%) と比較して、SBWZ-1000KVA は年間約 (1000×0.65×4%×8760) ≈ 227,760 kWh の電力を節約できます。産業用電力料金 1kWh あたり 0.7 元で計算すると、年間の電力削減量は約 160,000 元となり、2 年以内に電力削減により設備の追加投資を回収できます。

5. 完全な環境保護

キャビネットの保護レベルは IP40 または IP54 にカスタマイズでき、港、鉱山、野外プロジェクトなどの過酷な設置環境に適しています。頑丈な板金構造と耐震ベースの設計は、衝撃の大きい作業領域の設置要件を満たしています。

6. 包括的な電力供給センター (DCC) 統合機能

RS485通信インターフェースを標準装備し、Ethernet、光ファイバー通信、IEC 61850プロトコルへの拡張が可能。あらゆる次元の運転データ (三相電圧/電流/電力/電力エネルギー品質/温度/警報ステータス) をリアルタイムにアップロードし、大規模インフラストラクチャ配電センターの遠隔監視と集中管理の要件を満たします。

製品の用途

1. 港湾とターミナル: ガントリー クレーン、ポータル クレーン、ゴムタイヤ式ガントリー クレーン、ベルト コンベアなどの大規模荷役設備に集中電圧安定化保護を提供し、港湾業務の効率を確保し、電圧問題による設備の故障を軽減します。

2. 鉱山および冶金：鉱山ホイスト、大型破砕機、ボールミル、振動ふるい、ベルトコンベアなどの大出力機器の電源システムに使用され、採掘および選鉱プロセスの継続性を確保します。

3. 大規模データセンターおよびクラウド コンピューティング ハブ: 超大規模データ センターの IT 負荷グループ、高精度空調システム、UPS フロント エンドに超クリーンで信頼性の高い電圧安定化電源を提供します。

4. 空港インフラ: 空港ナビゲーション照明システム、荷物自動仕分けシステム、ボーディングブリッジ電源システム、ターミナルビルの中核電気機械機器の電源に使用されます。

5. 大規模工業団地および経済技術開発区: 公園全体の主要受電線の中核となる電力品質管理装置として、電圧安定性、高調波分離、および公園全体の電力品質データのサポートを提供します。

6. 国家レベルの研究施設：大型加速器、超電導実験室、核融合研究装置など、極めて高い電力品質が要求される大型科学施設に安定した電力供給を提供します。

カスタマイズサービス

KTACは、外観色、パッケージング方法、入出力電圧範囲、特殊機能モジュール（EMIフィルタデバイス、雷保護デバイス、RS232/RS485監視インターフェースなど）などを含むOEM/ODMサービスを提供しています。カスタマイズされたソリューションについては、お問い合わせください。

よくある質問

1. 1000KVA スタビライザーの過負荷容量はどれくらいですか?複数の大型モーターの同時起動に耐えられますか？

SBWZ-1000KVA の過負荷耐量は、定格負荷の 120% を 1 時間、定格負荷の 150% を 30 秒間耐えることができます。多数のモーターを同時に起動する場合、衝撃電流の持続時間が 30 秒以内である限り、スタビライザーはバイパス モードに切り替えることなくオンライン状態を維持して動作できます。特に極端な起動条件 (総起動電力が 1500KVA を超えるなど) の場合は、システム設計段階でソフト スタート ソリューションを構成できます。

2. この 3 相 1000KVA SCR スタティック AVR は、10KV/0.4KV 変圧器とどのように連携しますか?

SBWZ-1000KVAは、10KV/0.4KV変圧器(通常1250KVA～2000KVA)の低圧側母線に設置されます。これは、変圧器と大きな負荷の間に「安定化絶縁層」を挿入することに相当します。スタビライザーのフロントエンドにフレーム型サーキットブレーカー (ACB) を保護および絶縁スイッチとして構成し、リアエンドの特定の負荷ゾーンに応じて配電キャビネットを構成することをお勧めします。

3. 1850kg の重量はどのように運ばれ、設置されますか?

機器ベースにはフォークリフト穴とリフティングリングがあり、フォークリフト、油圧ハンドリング車両、またはクレーンを使用して位置決めできます。輸送中、装置は木製のサポートで固定され、内部の主要コンポーネントには衝撃吸収材が充填されています。基礎設置場所には、厚さ 150mm 以上の C30 コンクリート打設およびプリセット M12 アンカー ボルトを使用してください。具体的な設置寸法と負荷要件については、「設置マニュアル」を参照してください。

4. デュアル冗長ファンの信頼性の高い切り替えはどのようにして実現されますか?

2つのファンはそれぞれ独立した電源回路と制御回路を備えています。メインファンが動作しているとき、スタンバイファンはスタンバイモードになります。メインファンに障害が発生するか、その速度が設定されたしきい値より低い場合、制御システムは 1 秒以内に自動的にスタンバイファンに切り替わり、同時に通信インターフェイスを介してアラーム信号を送信します。この設計により、1 つのファンが故障した場合でも、装置は全負荷で正常に動作できることが保証されます。

5. 大規模プロジェクトに従来のサーボタイプのスタビライザーではなく SBWZ シリーズが推奨されるのはなぜですか?

主な理由は 2 つあります。1 つは速度です。サーボ タイプのスタビライザーの応答時間は通常 2 番目の範囲にあり、グリッドの変動 (数十から数百ミリ秒続く) にほとんど応答できません。 SBWZ の応答時間は 10ms ～ 40ms で、変動を効果的に捕捉して補償できます。 2 つ目は信頼性です。サーボ タイプのスタビライザーのカーボン ブラシは摩耗しやすい部品であり、高出力アプリケーションでは摩耗が早くなり、交換のために定期的に停止する必要があります。 SBWZ は完全非接触設計で、メンテナンスのためのシャットダウンが不要で、信頼性が大幅に高くなります。大規模なインフラストラクチャの場合、これら 2 つの違いが電源システムの可用性レベルを直接決定します。

6. 3 相 1000KVA SCR スタティック AVR は、系統接続された発電システム (太陽光発電所や風力発電所など) で使用できますか?

わかりました。 SBWZ-1000KVAは50/60Hzの2周波に対応しており、新エネルギー発電所の所内電源システムに使用可能です。昇圧ステーションのスイッチ電源、制御システム、防火設備、換気設備に安定した電力を供給します。さらに、太陽光発電所の夜間または低照度の時間帯にステーションの電力がグリッド電源に完全に依存している場合、電圧安定装置により、ステーション内の機器がグリッドの電圧変動の影響を受けないようにすることができます。
